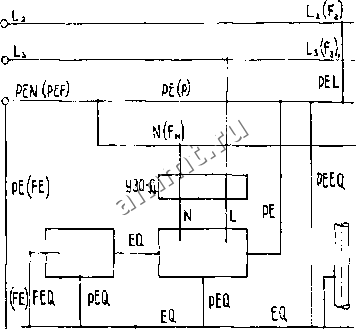

Рис. 2.2.2. Защитное и рабочее заземлении в системе TN.

нионно-технологическос оборудование с токами утечки, превышающими 3,5 мА. В дальнейшем такое оборудование будем называть информационно-технологическим оборудованием с большими токами утечки. Заземление электроустановок, питающих информационно-технологическое оборудование с большими токами утечки, должно соответствовать общим требованиям настоящего раздела с учетом требований 2.2.18.-2.2.25., которые дополняют общие требования. Требования настоящего раздела распространяются на электроустановки зданий до места присоединения информационно-тсхно.югического оборудования (рис. 2,2.3).

В дальнейшем изложении будем использовать следующую терминологию:

Информационно-технологическое оборудование - блоки электроаппаратуры, которые раздельно или собранные в системы накапливают, запоминают и преобразовывают информацию. Ввод и вывод информации может осуществляться с помощью электронных Приборов.

Система уравнивания потенциалов с низкими помехами - Система уравнивания потенциалов, при которой уровень гальванических влияний внешних источников не вызывает недопустимых нарушений в работе информационно-технологического оборудования.

В этом разделе под термином рабочее (функциональное) заземление понимается использование земли и уравнивающих Проводников для целей передачи сигналов и для обеспечения электромагнитной совместимости (ЭМС),

Главный заземляющий зажим 2.2 I. В тел случаях гагда цепи БСНН, ЗСНН и доступные проводящие части оборудования класса [I и класса ![[ заземлены для рабочих (функциональных) целей, они должнье быть соединены с системой Уравнивания потенциалов в соответствии с требованиями раздела 2.1, (рис, 2,2,4), Рабочее (функциональное) заземление может быть обеспечено посредством защитного проводника питающей цепи информационно-технологического оборудования. В ряде случаев роль рабочего (функционального) заземляющего проводника и защитного Проводника выполняет специальный совмещенный проводник, соединеннь[й с главным заземляющим зажимом здания.

- 4

Рис. 2.2.3. Питающая электроустановка и информационно-технологическое оборудование I - электроустановка; 2 -информационно-технологическое оборудование (ИТО); 3 - разъемное контактное соединение для тока промышленной частоты; 4 - присоединенное ИТО; 5 - соединительная коробка; 6 - соединительные зажимы 68

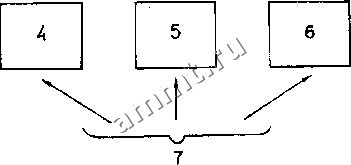

Рис, 2,2.4. Уравнивание потенциалов проводящих частей, доступных одновременному прикосновению 1 - открытые проводяшне части; 2 - доступные проводяшне части, заземленные для рабочих (функциональных) целей; 3 - сторонние проводящие части; 4 - оборудование класса I; 5 - оборудование классов I, II, III; 6 - металлические конструкции, трубопроводы и т, п.; 7 - общая сеть уравнивания потенциалов

2.2.2, Роль своеобразного распределенного главного заземляющего зажима здания может вьшолнять главная заземляющая шина здания, позволяющая заземлять информационно-технологическое оборудование здания путем соединения подлежащих заземлению частей оборудования с ближайшей точкой заземляющей шины. Главная заземляющая шина здания должна быть выполнена в виде замкнутого контура, проложенного по периметру здания. Площадь noricpciHoro сечения главной заземляющей шины здания должна бьць не менее 25 мм- по меди. Однако не требуется применять заземляющую шину сечением более 50 мм по меди.

2.2.3. К главному заземляющему зажиму или к главной заземляющей шине должны быть присоединены заземляющие проводники, защитные проводники проводники главной системы уравни-

вакия потенциалов, проводники рабочего (функционального) зазем-лснчя, стальные трубы коммуникаций зданий и между зданиями, металлические части строительных конструкций, в том числе стальная арматура железобетонных строительных конструкций, система центрального отопления и системы вентиляции и кондиционирования воздуха. Кроме того, - проводящие зкраны, металлические оболочки и стальная броня кабелей связи;

- заземляющие проводники устройств защиты от перенапряжений;

- заземляющие проводники антенн радиосвязи;

- заземляющие проводники систем питания постоянного тока информационно-технологического оборудования;

- Проводники системы молниезащиты;

- проводники вспомогательной системы уравнивания потенциалов.

2.2.4. Главная заземляющая щина должна быть проложена открыто или в кабелепроводе (плинтусе, коробе, лотке и т. п.), обеспечивающем доетупноеть по всей длине. Голые проводники зазем-J[яющeй шины должны быть изолированы от поддерживающих устройств, а в местах прохода через стены должны быть защищены от коррозии.

2.2.5. Главный заземляющий зажим заземляющей щины должен быть присоединен к заземлителю заземляющим проводником, удовлетворяющим требованиям раздела 2.1. Площадь поперечного сечения заземляющего проводника должна быть не менее 10 мм по мели.

2.2.6. Для снижения высокочастотного электромагнитного влияния в заземляющий проводник могут включаться специальные фильтр-пробки. Эти устройства не должны заметно увеличивать сопротивление заземляющего проводника при промь[Щленной частоте.

Электромагнитная несовместимость информационно-технологических установок и PEN - проводников зданий

2.2.7.Для исключения возможности прохождения рабочего тока lEN-проводника (рис. 2.1.5) через сигнальные цепи, в зданиях, имеющих информационно-технологические установки, должна быть применена система питания TN-S (рис. 2.1.6). 70

Уравнивание потенциалов

2.2.8, Система уравнивания потенциалов включает специальнь[е [[роводники, металлические оболочки кабелей, металлические трубопроводы здания, металлические кабелепроводы, специальные мски[.[ические сетки, смонтированные в полу каждого этажа здания или в части пола.

2.2.9, Стальные и железобетоннь[е каркасы строительных кон-струкинн зданий должнье бь[ть объединены в единую систему уравнивающих проводников, Присоединенную к заземляющему зажиму главной щины заземления.

Рабочие заземляющие проводники

2.2.10, Площадь поперечного сечения рабочего заземляющего проводника должна быть определена с учетом длительности протекания рабочего тока при нормальном режиме, а также с учетом возможного тока короткого замыкания. Однако площадь попереч-1ЮГ0 сечения рабочего заземляющего проводника должна бь[ть не менее 10 мм- по меди.

Объединение рабочих заземляющих и защитных проводников

2.2.1 I, Проводник возврата постоянного тока питания информа-ц[[онно-технологической установки может быть использован в качестве рабочего заземляющего и защитного проводника, если при этом напряжение прикосновения к открытым проводящим частям [(е превысит [[рсде;[Ьно допустимь[х значений.

2.2.12, Площадь поперечного сечения объединенного рабочего 1аземляющего и защитного проводника должна быть такой, чтобы [[;[дсние напряжения в нем при длительном протекании тока нормального режима было не более 1 В, При расчете падения напряжения шунтирующая проводимость сторонних проводящих частей ие учитывается,

2.2.13, Рекомендуется объединенный рабочий заземляющий и з;и[Н1Т[1Ь[й проводник через каждые 10 м присоединять куравнива-Ю[цеи сегке или к главной заземляющей шине.
