расходов. При этом можно отказаться от датчиков числа оборотов и элементов, приводящих их во вращение, заменив измеряемые величины датчиков числа оборотов на давления. Вполне достаточно провести суммирование двух таких замененных измеряемых величин и затем путем расчета проверить результат, чтобы получить ясное представление о взаимовлиянии параметров.

Потый расход угля

j>,3 , Давление питания

От датчика число оборотов

От датчика числа оборотов

От датчика числа оборотов

От датчика число оборотов

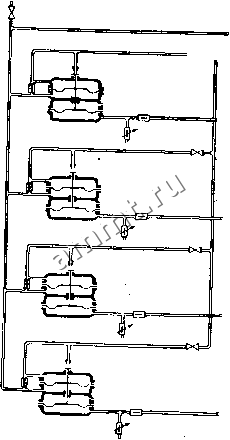

Фиг. 2.9. Вычислительная схема для суммирования четырех расходов.

1.4. Регулирование соотношения между одной величиной и суммой из восьми одинаковых и трех различных физических величин

Разберем этот процесс на примере регулирования нагрузки котла, нагревающегося за счет сгорания различных видов топлива.

Как было сказано выше, регулирование нагрузки и процесса горения отличается друг от друга весьма незначительно. Поэтому целесообразно описать одновременно обе задачи регулирования.

Если предположить, что суммирование расходов угля принимается раздельным, то вычислительные схемы регулирования нагрузки и регулирования процесса горения окажутся одинаковыми, как это видно из фиг. 2.10 и 2.11. Поэтому достаточно просуммировать все отдельные расходы угля только один раз. Совершенно безразлично, производится ли суммирование восьми расходов угля полностью, раздельно или в вычислительном устройстве регулятора нагрузки или регулятора процесса горения. Но мы передадим задачу .суммирования расходов угля вычислительному устройству регулятора нагрузки.

Прежде чем начать с чертежа схемы прибора, полезно начертить блок-схему, как это показано на фиг. 2.12.

На основании фиг. 2.12, можно начертить принципиальные схемы приборов (фиг. 2.13 и 2.14).

Недостаточно, если необходимое измеренное значение общего расхода горючего вещества в процессе регулирования нагрузки служит одновременно для определения дбщего расхода воздуха, который необходим для регулирования процесса горения. Регулятор нагрузки должен еще учитывать теплотворные способности различных видов топлива, а регулятор процесса горения - подавать определенное количество воздуха, необходимое для полного сгорания каждого вида топлива, учитывая теплотворную способность. Однако на каждую единицу тепла, выделяемого горючим веществом, требуется различное количество воздуха.

Поэтому регулятор нагрузки должен иметь не менее трех кнопок для задания следующих величин:

1. Коксовый газ/Нагрузка; 2. Доменный газ/Нагрузка; 3. Уголь/Нагрузка.

Соответственно регулятор процесса горения должен иметь три кнопки для задания следующих величин:

И исполнительному механизму воздушного клапана

0л--Давление ~ питания

Воздух

, Полнчй расход угля

Доменный газ

Коксовый газ

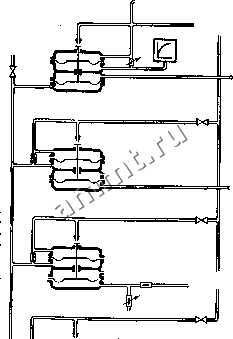

Фиг. 2Л0. Основная вычислительная схема для ре-гулирования нагрузки при обогреве котла тремя различными видами топлива.

1. Воздух/Коксовый газ; 2. Воздух/Доменный газ; 3. Воздух/Уголь.

При измерении расхода угля с помощью датчика числа оборотов для каждого отдельного датчика числа оборотов требуется восемь регулировочных кнопок, а для регулятора нагрузки и регулятора процесса горения- 14. Каждая кнопка должна быть правильно уста-

К исполнигЛельному механизму угольного тЛателя

Давление питания

Нагрузка

Полный расход угля

Доменный газ

Коксовый газ

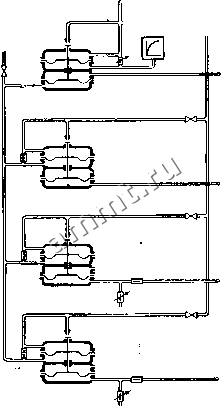

Фиг- 2.11. Основная вычислительная схема для регулирования процесса горения при обогреве котла Тремя различными видами топлива.

Коксовый газ

Доменный /\ газ

Питатель

Пип15тель В

Воздух -для сжигания в топке

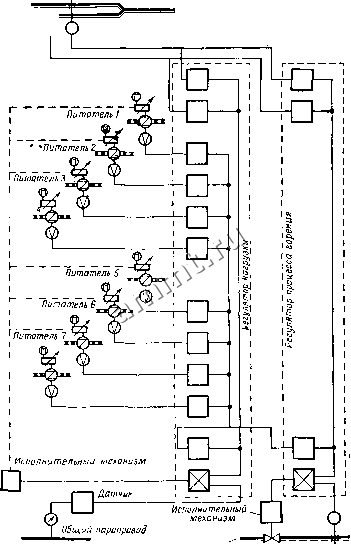

Фиг, 2.12. Блок-схема регулирования нагрузки н процесса горения при обогреве котла коксовым газом, доменным газом н углем, подающимся к топке с помощью восьми угольных питателей.

новлена, что сделать не так-то просто. Кроме того, следует указать, что настройки, произведенной один раз

Давление питания

Коксовы

Доменный газ

Питатель

Литатепь

/31 ПитатепьЗ

Питатель Б

Питатель 3

Пита

Пита те пь 7

Питатепь 8

К исполнительному механизму для

Датчик команды

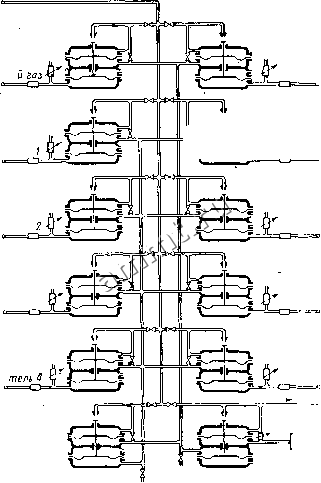

Фиг. 2.13. Вычислительная схема для регулирования нагрузки котла, обогреваемого коксовым газом, доменным газом и углем, подаваемым восемью угольными питателями.
