. TN-C

TN-S

Рис. 10.4. CHCTeMaTN-C-S 1 - заземлитель нейтрали источника питания; 2-открытыепроводящие части

чащигныс меры должны соответствовать режиму и защитнь[М мерам, принятым в сетях стационарных электроприемников.

10.6.2. При питании электроприёмнишв передвижных установок от стационарных или передвижных источников с заземленной нейтралью зануление следует выполнять в сочетании с защитным отключением (рис. 10.5).

При выполнении зануления передвижньк электроустановок проводимость РЕ-проводников должна соответствовать требованиям главы 7.

10.6.3. Корпуса электроприемников передвижной установки дол-жнь[ иметь надежную металлическую связь с корпусом этой установки {рис. 10.6).

! 0.6.4. При выполнении электричесшй связи корпуса источника питания с корпусом передвижной установки в качестве РЕ-проводника электричесшй связи корпусов электрооборудования должна использоваться специальная жила кабеля в трехфазньк и однофазных сетях при системе питания TN-S (рис. 10.6).

о о (!)

/ / / /

3 3 4

Рнс. 10.5. Электроустановка, питающая строительную площадку небольших размеров 1 - источник питания; 2 - дифференциальный выключатель; 3 - бетономешалка; 4 - электропила; 5 - защитный проводник; 6-заземляющий проводияк; 7-распреяел1ггельный щит; 8-усиленная изоляция; 9 - заземлитель; 10 - переносное освещение; II -1аземлителынламентноготипа

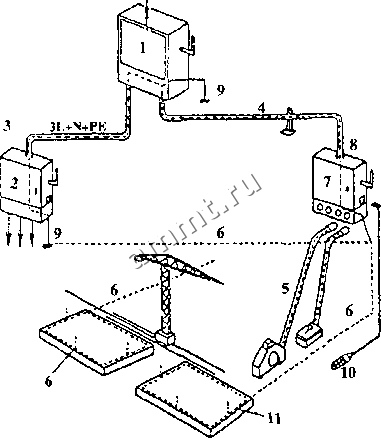

Рис, 10.6. Электроустановка, питающая строительную площадку средних размеров

1 - главный распределительный шит; 2 - распределительный шит, интающнй стационарное злектрооборудованис;3 - подземный кабель; 4 - воздушная линия; 5- защитный проводник; 6 - заземляющий проводник; 7 - распределительный щит, питающий передвижное п переносное электрооборудование; 8 - усиленная изоляция; 9 - заземлитель; 10 - переносное освещение; 1] - заземлитель фу ила ме нти ого ти п а 170

10.6,5. Защитные проводники, включая проводники электричее-кой связи корпусов оборудования, должны быть медными, находиться в общей оболочке с фазными проводниками и иметь равное с ними сечение.

I О.Ь.Ь. в автономных передвижных источниках электроэнергии зрехфазиого тока допускается использование PEN-проводника на участке от нейтрали генератора до зажимов на щите распределительного устройства {система TN-C).

10.6.7. В передвижных электроустановках с автономными пере-движ[)Ь[МИ источниками питания допускается наличие разъединя-к(1пих приспособлений в цепях всех проводников (фазных, нулевых, защитных), если эти разъединяющие приспособления отключают все фазные н нулевые проводники одновременно с отключением iamnTHMX проводников или ранее.

5D-120 мс

SOD мА

ЗООмА

>120 мс

300 мА

50-120 мс

30 мА

Рис. 10.7. Схема питания, обеспечивающая последовательную селективность защиты прн использовании УЗО-Д

I0.6.S. в случае применения в качестве меры защиты в передвижных злектроустановках защитного отключения, питающее напряжение должно Отключаться устройствами, установленными до ввода в установк-у, при этом рекомендуется, чтобы в зону защиты ВХОДИЛ и кабель, используемый для элею-роснабжения указанных передвижных электроустановок (рис. 10.7).

10.7. Краны

10.7.1. Части кранов, подлежащие занулению, должны быть присоединены к металлическим конструкциям крана, при этом должна бьпь обеспечена непрерывность электрической цепи металлических шнструкции.

10.7.2. Рельсы кранового пути должны быть надежно соединены на стыках сваршй, приваршй перемычек соответствующего сечения, приваршй к металлическим подкрановым балкам для сования непрерьвной электрической цепи, а также занулены.

При установке крана иа открытом воздухе рельсы кранового пути. Кроме того, должны быть соединены между собой (рис. 10.8) и заземлены не менее чем в двух разных местах, если сопротивление растеканию самих рельсов недостаточно.

10.7..V При питании крана кабелем отдельная жила для зануления должна находиться в общей оболочке с остальными жилами.

10.7.4. Корпус кнопочного аппарата управления крана, управляемого с пола, должен быть изготовлен либо из изоляционного материала, либо запулен не менее чем двумя проводниками.

В Ka4L-CTBC одного из этих проводников может быть использован тросик, на котором подвешен кнопочный аппарат управления.

10 7 5 Троллейные конструкции должны быть занулены.

Для зануления пневмошлесных кранов должны применяться заземлители в соответствии с ГОСТ 1б556-8 Заземлители для передвижных электроустановок. Общие технические условия .

Рис. 10Х Схема заземления (зануления) крана, усгаиовлениого на открытом возд>хе н питающегося по гибкому кабелю I -заземлитель; 2 -вторичная обмотка питающего трансформатора; 3 - неподвижный четырехжнльный питающий кабель; 4 - гибкий переносиой питающий кабель; 5 - кран; 6 - рельсовые пути крана; 7 - перемычка; 8 - в в одно-распределитель ное устройство

10.8. Лнфты

10.8.1. Металлические направляющие кабины и противовеса, а также корпуса лебедок, металлические оболочки кабелей и проводов, металлические рукава и грубы электропроводок, а также металлические шнструкции, на которых установлено электрооборудование, металлические конструкции ограждения шахты и другие электропроводящие шнструкции и энементы лифтов (подьемнишв) должны иметь надежное электричееше соединение с сетью зануления.
