Сигнальные соединения 2.2.14. В зданиях с наружными проводными установками, вклю-чаюшими PEN-проводники, для обеспечения электромагнитной совместимости кабелей связи и электроустановок могут быть применены следующие меры:

1. Использование оптоволоконных систем для кабелей связи;

2. Использование разделяющих трансформаторов для питания пнфармационно-технологического оборудования;

3. Отделение трасс кабелей связи от трасс силовь[х кабелей;

4. Использование оборудование класса И.

Способы заземления и уравнивания потенциалов для обеспечения электромагнитной совместимости

2.2.15. Радиальное соединение защитных проводников (рис,

2.2.5) может бь[ть допущено для заЕЦиты информаиионно-техноло-[ [тчсского оборудования, имеющего низкую чувствительность к и[сктромагпитным влияниям. При этом питающая сеть и система (аземления рассматриваемого информационно-технологического оборудования должны быть отделены от других питающих сетей и с[[стсм заземления, а также от сторонних проводящих частей. Рабочие заземляющие и защитные проводники информационно-тех-но-тигпчесиэго оборудования соединяются посредством специального изолированного проводника с заземляющим зажимом главной п[пнь[ заземления,

2.2.16. Местная система уравнивания потенциалов (рис.

2.2.6) позволяет несколько Снизить уровень электромагнитных влияний электроустановок на информационно-тсхншЕОГичсское оборудование. Как и в случае радиального соединения (и. 2.2.15.), системы питания и заземления рассматриваемого информационно-тех-но.югичесиэго оборудования, включая уравнивающую сетку, долж-[[ь[ оьЕть отделены от других питающих сетей и систем заземле-[[пя, а также от сторонних проводящих частей, таких как стальной nJ[H жс][Сзобетоннь[й строительный каркас здания.

2.2.17. Для обеспечения общего уравнивания потенциалов на киждом этаже должны быть выполнены гор1[30)1тальнь!е уравнива-к)ш([с сетки, между которыми должны быть устроены всртикаль-Hbio уравнивающие связи (рис. 2.2.7). При этом сисгома уравнива-10[[х сеток соединяется со всеми сторонними проводящими час-72

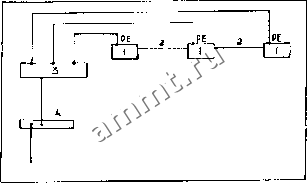

Рис. 2.2.5. Радиально соединенные защитные проводники 1 - информационно-технологическое оборудование; 2 -- сигнальные кабели; 3 - распределительный щит; 4 - главный заземляющий зажим или главная заземляющая шина

тями здания, в том числе со стальными и железобетонными стро-итс.[ьнЬ[Ми каркасами и металлическими трубопроводами здания, и также с открыть[ми проводящими частями электроустановок, Об[пее уравнивание потенциалов должно выполняться для обеспечения электромагнитной совместимости ответственнь(х информа-щкнно-технологическихустановок.

Дополнительные требования для оборудования с токами утечки, превышающими 3,5 мА

2,2,18. Требования пп. 2.2.18,-2.2.22. распространяются на электроустановки, питаняцие информационно-технологическое оборудование (рис. 2-2.3), Дополнительные требования, относящиеся к системам питания ТТ и IT, даны в пунктах 2,2.23, и 2.2,24,

Информационно-технологическое оборудование с тоиэм утечки, превышающим 3,5 мА, несовместимо с электроустановками, со-льржащими УЗО-Д,

рнс. 2.2.6. Использование местной горизонтальной системы уравнивания потенциалов (горизонтальная сетка) Обозначения те же, что и на рис. 2.2.5

Дополнительные требования для злектроустановок, питающих оборудование с токами утечки, превышающими 10 мА

2 2,19. Если при выполнении [ребований злектромагннтной со-нмсСЕНмости (см. гл, 2.1) ток утечки оборудования превышает IО м А. то питание оборудования должно быть выполнено одним из [рох С[[особов, указанных в пп. 2.2.20., 2.2.21 2,2,22,

Защитные проводники увеличенного сечения 2.2.20. Площадь поперечного сечения защитных проводников: lil в случае использования в качестве РЕ-проводника независимою проводника площадь его [гоперечного сечения должна быть [[С менее 10 мм-;

б) в случае использования в качестве РЕ-проводника двух про-

водников с независимыми контактными соединениями площадь поперечного сечения каждого проводника должна быть не менее 4 ММ-;

в) в случае использования в качестве РЕ-проводника одной из жил многожильного кабеля площадь её поперечного сечения должна быть не менее 2,5 мм при условии, что суммарная площадь поперечных сечений всех жил кабеля не менее 10 мм;

г) в случае прокладки РЕ-проводника в металлическом кабелепроводе, который преднамеренно соединен с ним параллельно.

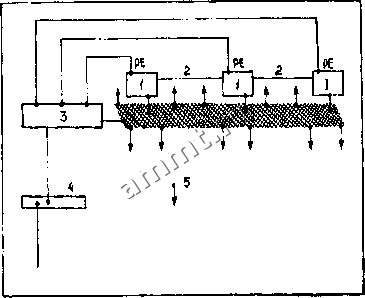

Рис. 2.2.7. Использование горизонтальных и вертикальных систем уравнивания потенциалов 5 - соединения с горизонтальными системами уравнивании потенциалов на других этажах, а также соединения с металлическим или железобетонным каркасом здания; дру-ие обозначения те же, что и на рис. 2.2.4

[[ЛОЕцадь поперечного сечения проводника должна быть не менее 2,5 ММ .

2.2.21. Мониторинг целостности защитных проводников должен обеспечивать автоматическое отклнэчение питания в случае их

p.TlpbLBd,

2.2.22. Питание оборудования должно осуществляться через разделяющий трансформатор (рис. 2.2.8) или от источников с рав-ноценнь[м разделением цепей. При этом вторичная цепь должна выполняться по системе TN-S (рис. 2.2.6).

Дополнительные требования для системы ТТ

2.2.23. Если цепь защищена устройством дифференциальной за-[циты (УЗО-Д), то полный ток утечки 1/Л), сопротивление расте-К1[н[(ю заземлителя открытых проводящих частей оборудования R (Ом) и ток уставки УЗО-Д 1(Л) должны удовлетворять следую-[[!сму соотнощению

L\ - Предельно допустимое значение напряжения прикосновения. В.

Дополнительные требования для системы IT

2.2.24, Питание оборудования с большим током утечки от сис-[смь[ IT может быть допущено при условии, что сопротивление !азсмляюшего устройства, используемого для заземления откры-ть[Х Проводящих частей информационно-технологического оборудования, -R удовлетворяет неравенству

50 R< -

- ток замыкания фазы на открытые проводящие части. Значение включает в себя значения всех токов нулевой последовательности,

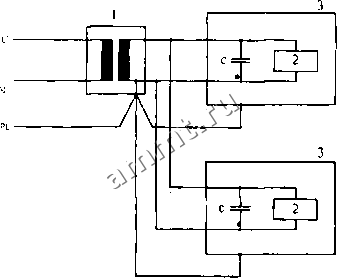

Рис. 2.2.8. Питание U IU через разделяющий трансформатор I - разделяющий трансформатор; 2 - нагрузка; 3 - открытые проводящие части; С - помехоподавляющий фильтр

Требования к системе уравнивания потенциалов с низкими помехами

2,2,25. Открытые проводящие части информационно-технологического оборудования должны быть присоединены к зажиму главной заземляющей шины.

Это требование распространяется и на открытые проводящие части оборудования классов И и III, а также цепей ЗСНН и ФСНН,
