r rs

TF51

L,2 ZZ

S

TFSf ta

2,2k SI

.0 330

7Z0k

30 720

S,6k

;,2<;f- . c

-BB 0-C

131 ,3> ®

S,Bk

2,Zk

TF51 \

®

Выход

.2,2K

33 4 ,7<

FFf

Cffpoc

-\;+6B hz

2H23B3

200нс . ® ®

-- -n n 1. ЛЛ

©

4-75 0

~3B - }-~0

0,2 0,8 ШЩ,

/мкс

характерные осциллограммы в различных точках схемы.

Транзисторная декада 120 МГц

Для современной цифровой измеригельной и вычислительной техники необходимы пересчетные устройства с цифровой индикацией, обладающие высоким быстродействием - до 100 МГц и выше. Повышение быстродействия таких устройств достигается использованием туннельных диодов в схемах триггеров.

Структурная схема описываемой декады (рис. 36) включает следующие элементы: счетчик, усилители триггеров и дешифратор. Счетная часть декады состоит из пяти триггеров и выполнена на основе кольцевого сдвигающею регистра с перекрестными связями. Для получения коэффициента счета 7Ссч=10 триггеры соединены в кольцо таким образом, что между любыми соседними триггерами осуществляется прямая связь, а между пятым и первым - перекрестная.

1 2 3 5 S 7 8 3

Росоооооос

11 12 13 IS Т6 17 18 19 20

\з \2 f J 1з д2

S 3 10

Вход

Входной.

Выход

Cfpoc

Рис. 36. Схема декады 120 МГц.

При этом выходы Q и предыдущего триггера (точки 5 и б) соединены через стабилитроны Д2 и Де соответственно с входами S л R (точка / и 3) следующего триггера; выходы триггера Тгъ (точки 5 и 6) соединены соответственно с входами триггера Тг\ (точки 3 и 1). При таком соединении триггеров счетчик последовательно принимает десять устойчивых состояний: 00000, 10000, 11000, 11100, НПО, 11111, 01111, 00111. ОООМ, 00001, 00000, а каждый триггер при этом переключается с частотой 1/5 частоты счетных импульсов, поступающих на вход декады.

Триггер выполнен по комбинированной схеме, в которую входят 1уииельный диод Дч и транзисторы Г5 и Те- Транзисторы включены по схеме с общей базой (рис. 37,а).

с целью обеспечения достаточной энергии входного импульса, необходимой для срабатывания элементов схемы, на входе декады включен формирователь импульсов, выполненный по схеме переключателя тока (транзисторы Т, и Т). Транзисторы включены по схеме с общим коллектором. Входной сигнал поступает через дифференцирующую цепочку RisCi. Переключатель тока работает следующим

-72,6В -6,3В -72,SB @

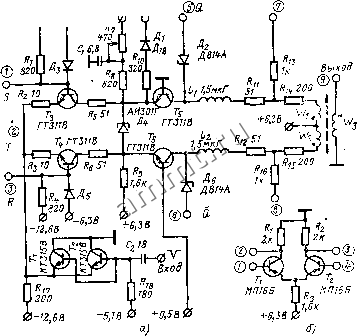

Рис. 37. Схемы триггера 120 МГц (а) и усилителей триггеров (б).

образом. В исходнохм состоянии транзисторы Т, и Гг отперты. При поступлении на вход декады запускающего импульса последний дифференцируется и запирает транзисторы Г) и Гг. В результате импульс тока от источника-!2,6 В поступает на входы Г всех триггеров (точка 2). В целях улучшения условий запуска на входе каждого триггера включены транзисторы Гз и Г4, работаюи;ие в ключевом режиме. В работе ключей реализована логическая схема И. Ключевые транзисторы Гз и Г4 управляют работой триггера, пропуская импульсы тока поочередно на входы туннельного диода д4. Работа логических ключей происходит следующим образолт. Нмпульс сброса отрицательной полярности устанавливает триггеры счетчика в нулевое состояние, при котором транзистор Г5 (в каждом триггере) на-
