Декада смонтирована на печатной плате с односторонним монтажом. Материал платы - фольгированный стеклотекстолит марки СФ-1 толщиной 1,5 мм, размеры платы 125X135 мм.

Одновременно с пересчетным устройством на плате смонтирован дешифратор, собранный по схеме рис. 12. Транзисторы в триггерах имеют Вот от 60 до 80, резисторы типа МЛТ-0,125 (0,25), конденсаторы КЛС-Е или КМ.

Входной сигнал ЮкГц

0,1мс

Ктектор

. 0,2мс

База

База 7j

Коллектор

Itic

0,tMC

Коллектор

0,Вмс.

База Тп

Коллектор Tj

Рис. 29. Осциллограммы процессов в триггерах декады при работе на частоте 10 кГц.

Для предохранения транзисторов от перегрева при пайке желательно иметь длину их выводов 8 - 10 мм. С этой целью монтаж транзисторов производится на втулках из изоляционного материала высотой 7-8 мм с наружным диаметром 10 и внутренним 6-7 мм.

Для соединения декады с остальной схемой прибора одна из сторон платы используется как вилка разъема. На этой стороне сосредоточены все выводы схемы декады.

После проверки монтажа необходимо проверить работоспособность декады. Для этого подключают питание --2 и -12 В Вначале подают импульс положителыюй полярности в цепь сброса и тем самым переводят триперы в исходное состояние. Затем от генератора импульсов подают на вход декады сигналы с частотой I, 10, 100 кГц и контролируют работу\триггеров по осциллографу, сравнивая полученные осциллограммы с приведенными на рис. 29. Чтобы избежать ошибки, необходимо продерять длительность импульсов (особенно выходных) с помощью калибровочной сетки осциллографа. При исправных элементах и отсутствии ошибок в монтаже декада будет работать без налаживания.

Если декада не делит на 10, необходимо подобрать сопротивление резистора Rie в цепи обратной связи. В большинстве случаев сопротивление 1,5 кОм является оптимальным; иногда приходится уменьшать сопротивление до 1 кОм.

Затем подают напряжения +100 и -SO В для питания индикатора. При подаче на вход декады последовательности импульсов частотой 1 Гц на индикаторе должны поочередно высвечиваться цифры от О до 9. Это будет свидетельствовать о нормальной работе пересчетной части и дешифратора.

В рассматриваемой декаде могут использоваться и другие типы дешифраторов, например, собранные по схемам рис. 16.

Транзисторная декада 10 МГц

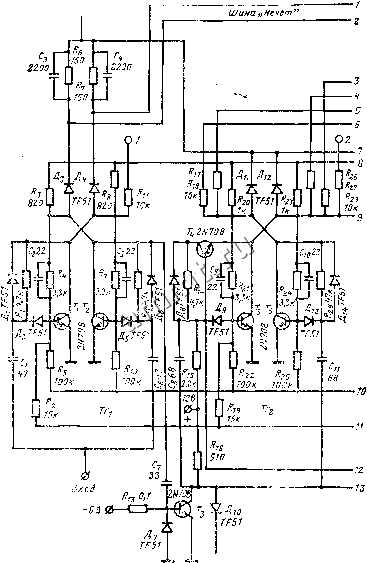

Декада, схема которой представлена на рис. 30, позволяет вести счет импульсов с частотой до 10 МГц В декаде применены триггеры с управляемым счетным запуском на базы. Для обеспечения быстродействия в декаде использованы высокочастотные транзисторы и диоды, введена диодная фиксация коллекторного напряжения запертых транзисторов (на уровне 6 В), резисторы дифференцирующих цепей шунтированы диодами, в схему декады введены два ключа - промежуточный и управляющий.

Для улучшения стабильности работы при измеиенни температурных условий в декаде применены кремниевые транзисторы структуры п-р-п.

Запуск декады производится импульсами отрицательной полярности амплитудой около 6 В. Сброс на нуль осуществляется импульсом положительной полярности амплитудой 12 В и длительностью 50 мкс.

По цепи <sc6poc триггеры развязаны резисторами сопротивлением 15 кОм. Быстродействие триггера Тг, повышено за счет уменьшения сопротивлений коллекторных нагрузок (Rs и Rs).

Так как применение диодной фиксации снижает амплитуду выходного сигнала, для обеспечения уверенного запуска триггеров Ггг и Гг4 и разгрузки триггера Гг] к выходу Q последнего подключен промежуточный ключ на транзисторе Гз. В отсутствие сигнала ключ заперт. Для повышения быстродействия в схеме ключа также применена диодная фиксация. Ключ является инвертором выходного сигнала триггера Тг,. На выходе ключа формируются импульсы отрицательной полярности. При поступлении иа вход триггера Гг] второго счетного импульса транзистор запирается и на его выходе

0 -гбв

Рис. 30. Принципиальная
