чения, то ее наименование не указывают; для каждого устройства и элемента, изображаемого условными графическими обозначениями- буквенно-цифровое обозначение; для каждого устройства,изображенного прямоугольником,- наименование или буквенно-цифровое обозначение.

Наименования и обозначения функциональных частей, изображенных прямоугольниками,рекомендуется вписывать внутрь прямоугольников. Сокращенные или условные наименования поясняют на поле схемы. На рис. 14 для сравнения показаны структурная и функциональная схемы электросварочного nocta. На функциональной схеме (рис. 14,6)

/7 НГ Е ЭОМ \- L

Рис. 15

по сравнению со структурной (рис. 14,а) подробно раскрыто содержание двух устройств электросварочного поста: щита электропитания и приборного щита. Остальные элементы показаны в виде прямоугольников с соответствующими наименованиями. Стрелки показывают направление развития процесса. На функциональной схеме допускается изображать.элементы подключения, а также указывать технические характеристики функциональных частей, параметры в характер ных точках и др.

Если в состав изделия входят элементы разных видов, то стандартом рекомендуется разрабатывать несколько схем соответствующих видов одного типа (например, схема электрическая принципиальная и схема гидравлическая принципиальная) или одну комбинированную схему, содержащую элементы и связи разных видов.

На рис. 15 изображена комбинированная функциональная схема метода оптического стробирования в динамических магнитополяри-метрах, содержащая элементы и связи электрической и оптической схем; источник излучения Е, электрооптический модулятор ЭОМ, четвертьволновую пластинку ЧВ, поляризатор П, катушки Гельм-

гольца КГ, анализатор Л, фотоприемник ФУ7, генератор высокой частоты ГВЧ, синхронизатор С, усилитель мощности УМ, стробоскопический преобразователь СПр, селективный усилитель СУ, синхронный детектор СД, усилитель постоянного тока УПТ.

11. ПРАВИЛА ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ СХЕМЫ (201)

Схема является наиболее полной электрической схемой объекта, на которой изображают все электрические элементы и устройства, необходимые для осуществления и контроля в объекте заданных электрических процессов, все связи между ними, а также элементы подключения (разъемы, зажимы), которыми заканчиваются входные и выходные цепи. Допускается изображать на схеме соединительные и монтажные элементы, устанавливаемые в объекте по конструктивным соображениям, а также приводить упрощенные изображения неэлектрических элементов (пневмопро-/ J S 7 воды, кулачки для выключателей

н т. п.). Неэлектрические элементы изображаются условными графическими обозначениями или упрощенными конструктивными очертаниями.

Электрические элементы на схеме изображают условными графическими обозначениями, начер-

\\ \

Z 4 6 8

таиие и размеры которых уста-Рис. 16 иовлены в стандартах ЕСКД и

в стандартах СЭВ. Элементы и устройства, имеющие не одно положение контактов, изображают в положении, обеспечивающем обесточенное состояние. Элементы и устройства,которые приводятся в действие механически, изображают в нулевом или отключенном положении. В технически обоснованных случаях допускается отдельные элементы схемы изображать в выбранном рабочем положении с указанием на поле режима, для которого изображены эти элементы. Элементы, используемые в изделии частично, допускается изображать не полностью, а только используемые части.

Условные графические обозначения элементов, функциональных групп и устройств выполняют совмещенным нли разнесенным способом.При совмещенном способе составные части элементов или устройств изображают на схеме так, как они расположены в изделии, т. е. в непосредственной близости друг к другу. При разнесенном способе условные графические обозначения составных частей элементов располагают в разных местах схемы с учетом порядка прохождения по ним тока (т. е. последовательно), так чтобы отдельные цепи были изображены наиболее наглядно. Разнесенным способом допускается вычерчивать как отдельные элементы или устройства (например, обмотки и контактные группы реле, контакты штепсельных разъемов, половины комбинированной радиолампы и др.), так и всю схему. Раздельно изображаемые части элементов можно соединять линией механической связи (штриховая линия), указывающей на принадлежность их к одному элементу. При изображении элементов разнесенным способом разрешается на свободном поле схемы помещать условные графические обозначения элементов, выполненные совмещенным способом. При этом элементы, используемые в изделии частично, изображают полностью с указанием использованных и неиспользованных частей (например, все контакты реле). Выводы неиспользованных частей изображают

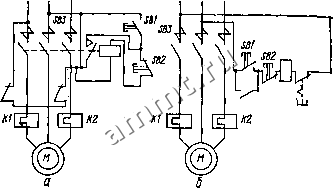

короче выводов использованных (рис. 16). Принципиальная схема дистанционного управления двигателем при помощи магнитного пускателя изображена совмещенным (рис. 17,а) и разнесенным (рнс. 17,6) способами.

Рекомендуется выполнять схемы строчным способом: условные графические обозначения элементов нлн их составных частей в соответствии с функциональным назначением группировать в горизонтальные и вертикальные цепи. При этом допускается нумеровать цепи арабскими цифрами.

Рис. 17

Схемы выполняют в многолинейном или однолинейном изображении. При многолинейном изображении каждую цепь изображают отдельной линией, а элем.енты в цепях - отдельными условными обозначениями, как показано на рис. 18,а. При однолинейном изображении цепи, выполняющие идентичные функции,изображают одной линией, а одинаковые элементы этих цепей - одним условным обозначением (рис.18,6). Однолинейное изображение рекомендуется для упрощения

Af Bt CI

S, \\\

или i

\SI...S3

Рис. 18

начертания схем с большим числом линий связи н их большой протяженностью (например, принципиальные схемы силовых цепей). Однолинейные и многолинейные изображения цепей и условных графических обозначений элементов по ЕСКД приведены в гл. II.

В состав схемы, кроме изображения, входят надписи,характеризующие входные и выходные цепи, позиционные обозначения элементов и перечень элементов.
