..-ЭК

усилитель

Кали5ратор

задержки

Оконетый усилитель

.Внеш. -0 запуска 1

блок управления лучом по яркости

Усилитель штронизации

±

ВысокоЬалып-ный истотж питания

Низковольтный источник питания

1ЯИ.....1Лвлок запускаЫ гЖ... U Д


Рис. 11



ТЛ Конечный Lr адрес ЦВ

7 П/ск

ляющие последовательность процессов во времени, а также параметры в характерных точках (величины токов, напряжений, формы и величины импульсов и др.). Данные помещают рядом с графическими обозначениями или на свободном поле схемы. Начатый

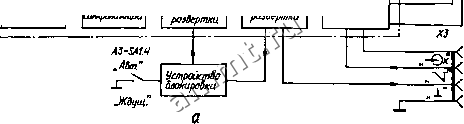

На структурной схеме осциллографа (рис. 11, а) нанесены квалифицирующие символы рода тока и напряжения, формы импульсов, а также поясняющие надписи. Данные, предназначенные для нанесения на изделие, заключены в кавычки.

10. ПРАВИЛА ВЫПОЛНЕНИЯ ФУНКЦИОНАЛЬНОЙ СХЕМЫ (102)

Схема определяет функциональную роль электрических элементов и групп элементов, раскрывая сущность процессов, происходящих в объекте в целом или Рис, 12 в отдельных его функциональных

частях. Для сложного объекта разрабатывают несколько функциональных схем, поясняющих происходящие процессы при различных предусмотренных режимах-работы. Количество функциональных схем, разрабатываемых на объект, степень их детализации и объем помещаемых сведений, определяется разработчиком с учетом особенностей изделия.

Входу

КАЦП


MIL 25 кГц

Рис. 13

На схеме изображают функциональные части объектов и связи между ними. Действительное расположение в объекте элементов и устройств может не учитываться. Построение функциональной схемы должно отражать последовательность функциональных процессов слева направо и сверху вниз.

Функциональные части изображают условными графическимиобо-значениями, установленными в стандартах ЕСКД, и прямоугольниками.



При этом части схемы с поэлементной детализацией изображают по правилам выполнения принципиальных схем, а прн укрупненном изображении функциональных частей - по правилам структурных схем (рис. 13; 14,6; 15).

sSru

ЭАентро-питания


-юов


Выключатель

30. М А

Реостат Ъатсттй

приборный

\-

-,fJn

ю - г


Выключатель

30...Ш

Реостат Ьотстиьй


Рис. 14

На функциональной схеме высокочастотного преобраггователя переменного напряжения вольтметра (рис. 13) прямоугольниками изображены: А2 - входной усилитель постоянного тока (УПТ); A3 - масштабирующий УПТ; Л5 - фильтр нижних частот; А6 - модулятор. Изображения выходного детектора {А1) и детектора обратной связи (,А4) представлены- принципиальными схемами.

На функциональной схеме указывают: для функциональных групп-буквенно-цифровые обозначения или наименование; если функциональная группа изображена в виде условного графического обозна-
