графа 31 - обозначение зоны, в которой находится изменяемая часть объекта.

Если схема объекта сложная, то для удобства пользования рекомендуется поле схемы разбивать на зоны. Отметки, разделяющие схему на зоны, наносят на расстоянии, равном одной из сторон формата А4 (210 X 297). Зоны отмечают по горизонтали арабскими цифрами справа налево, по вертикали - прописными буквами латинского

-v--ь-Ь-V

JS5 \

надпись

Рис. 3

алфавита снизу вверх (рис. 3). Обозначают зоны сочетанием цифр и букв, например: 1А, 2А, IB, 2В, ЗВ и т. д.

4. РИСУНОК СХЕМЫ

Схемы выполняют без соблюдения масштаба, действительное пространственное расположение составных частей объекта не учитывают или учитывают приближенно. Расположение условных графических обозначений на схеме определяется удобством чтения схемы и должно обеспечивать наилучшее представление о структуре изделия и взаимосвязи его составных частей. Для этого при.построении рисунка схемы должны соблюдаться следующие условия: элементы, совместно выполняющие определенные функции, должны быть сгруппированы и рас-



положены соответственно развитию процесса слева направо; расположение элементов внутри функциональных групп должно обеспечивать наиболее простую конфигурацию цепей (с минимальным количеством изломов и пересечений линий связи); дополнительные и вспомогательные цепи (элементы и связи между ними) должны быть выведены из полосы, занятой основными цепями.

Допускается условные графические обозначения элементов располагать в таком же порядке, как они расположены в изделии, если это не нарушает удобочитаемости схемы. Для повышения наглядности схем допускается изображать графические. обозначения элементов или функциональных групп разнесенным способом, т. е. рас-


Рис. 4

полагать их составные части в разных местах схемы. В этом случае на поле схемы можно указывать полные условные графические обозначения функциональных частей или таблицы, разъясняющие их расположение.

Линии связи изображают в виде горизонтальных И вертикальных отрезков, имеющих минимальное количество изломов и взаимных пересечений. Для упрощения рисунка схемы допускается применять наклонные линии, ограничивая, по возможности, их длину. Величира промежутка между двумя соседними параллельными линиями должна быть не менее 2 мм независимо от принятой толщины линий.

Допускается выполнять схемы в пределах условного контура, упрощенно изображающего конструкцию изделия (условные контуры при этом выполняются сплошными тонкими линиями).

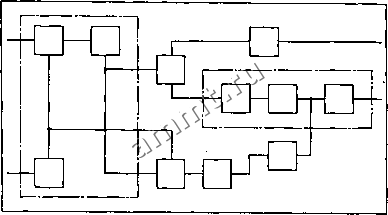

На схемах разрешается графически выделять устройства, функциональные группы, части схемы, относящиеся к определенным постам, помещениям и т. д., а также части Схем, непосредственно не входящие в изделие, но изображаемые для лучшей удобочитаемости схемы. Для выделения устройств и функциональных групп используется тонкая штрихпунктирная линия с одной точкой, а для графического разделения частей схемы - тонкая штрихпунктирная линия с двумя точками.

Очерчиваемая фигура, как правило, должна быть прямоугольником (рис, 4).



S. ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

Электрические элементы и устройства на схеме изображают в виде условных графических обозначений, установленных стандартами ЕСКД или построенных на их основе. При необходимости применяют нестандартизованные условные графические обозначения. Стандартизованные или строящиеся на основе стандартизованных графические обозначения на схемах не поясняют; нестандартизованные обозначения должны быть пояснены на свободном поле схемы.

Если на условные обозначения установлено несколько допустимых вариантов выполнения, различающихся геометрической формой и степенью детализации, то их применяют в зависимости от назначения и типа разрабатываемой схемы, а также количества лнформации, которую необходимо передать на схеме графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации на изделие,применяют один выбранный вариант обозначения.

Кроме условных графических обозначений, на схемах соответствующих типов можно применять другие категории графических обозначений: прямоугольники произвольных размеров, содержащие пояснительный текст; внешние очертания, представляющие собой упрощенные конструктивные изображения изделий; прямоугольники, выполненные линией выделения устройств и функциональных групп по СТ СЭВ 141-74. При этом детальные схемы соответствующих объектов выполняют на свободном поле схемы или в виде самостоятельных документов. Применение на схемах тех или иных категорий графических обозначений определяется правилами выполнения схем.

Размеры условных -графических обозначений. Стандартные условные графические обозначения элементов выполняют по размерам, указанным в соответствующих стандартах. Если размеры стандартом не установлены, то графические обозначения на схеме должны иметь такие же размеры, как их изображения в стандартах. При выполнении иллюстративных схем на больших форматах можно все условные графические обозначения пропорционально увеличивать по сравнению с приведенными в стандартах.

Допускается на схеме увеличивать размеры обозначений отдельных элементов, если необходимо графически выделить особое или Байтное значение элемента (устройства), а также поместить внутри обозначения предусмотренные стандартами квалифицирующие символы или дополнительную информацию. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать, учитывая при этом возможности использования техники репродуцирования и микрофильмирования. Для обеспечения визуального восприятия схемы расстояние между двумя соседними линиями в любом графическом обозначении должно быть не менее 0,8 мм.

Условные графические обозначения элементов, используемых как составные части более сложных элементов, изображают уменьшенными по сравнению с остальными элементами схемы для сокращения общих размеров графических обозначений (например, резистор в ромбической антенне). В случаях, оговоренных соответствующими стандартами, допускается непропорциональное изменение размеров графических обозначений элементов (например, многоотводные резисторы).

При выборе размеров условных графических обозначений схем руководствуются теми же рекомендациями, что и при выборе форматов. Выбранные размеры и толщины линий графических обозначений должны быть выдержаны постоянными во всех схемах одного типа на данное изделие,
