Однолинейное

Миоголииейное

а 5 б г д

уч. а - Многолинейное

/ \ / \ Однолинеиное

А/ Н

5 ~6 г

осЬсг

ХЭСх

D О D

				П
	а 5				д

о о о о о о о

	а 5

i 1111111

Рис. 80

б - с поперечными щелями, питаемая волноводом в центре; в - пазовая; г - кольцевая; д - дисковая; 6 - антенна, питаемая коаксиальной линией: а - биконическая; б - диск-коническая; в - униполярная; г - униполярная с коническим противовесом, д - с радиальным противовесом; 7 - антенна конусная диэлектрическая; 8 -

Рис. 81

антенна спиральная; а - с экравом, питаемая от коаксиальной линии; б - спирально-рупорная; 9 - фильтр поляризационный; 10 - рефлектор; о - стержневой или плоский; б - криволинейный (параболоид, сфера, круговой цилиндр и т. п.); в - уголковый; г - плоско-параболический ( сыр ); 11 - преобразователь поляризации с рефлектором: а - плоским; б - криволинейным; 12 - линза двояковыпуклая: а - металлопластинчатая; б -диэлектрическая; 13 -линия поверхностной волны; 14 - покрытие поглощающее.

Обозначение антенны (7) должно воспроизводить внешнюю форму диэлектрического стержня. При построении схем антенных устройств обозначение рефлекторов (10) допускается ловорачивать на любой угол.

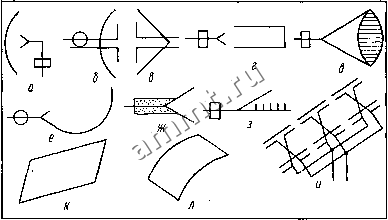

При изображении рефлекторов с частотно-избирательными свойствами допускается указывать диапазон частот, в котором сохраняются его отражающие свойства. Если необходимо указать тип антенны, обозначение которой не установлено стандартом, допускается наименование типа антенны привести рядом с общим обозначением антенны. Примеры построения обозначений антенн (рис 81): а - с криволинейным рефлектором и рупорным облучателем-б - то же, и симметричным вибратором; в - с уголковым рефлектором и симметричным вибратором; г - с плоскопараболическим рефлектором и рупорным облучателем; д - рупорно-линзовая, питаемая прямоугольным волноводом; е - рупорно-параболическая, питаемая круглым волноводом; ж - рупорная с поглощающим покрытием; 3 - линия поверхностной волны (замедляющая структуру) с возбуждающим рупором.

Сложные антенные системы допускается изображать в аксонометрической проекции, например: и - система антенная синфазная; к - плоский рефлектор; л - параболический цилиндр.

-Схемы с изображением различных антенн показаны в приложении на рис. П9.

27. ПЬЕЗОЭЛЕКТРИЧЕСКИЕ И МАГНИТОСТРИКЦИОННЫЕ ЭЛЕМЕНТЫ И ЛИНИИ ЗАДЕРЖКИ ГОСТ 2.736-68 (СТ СЭВ 4075-83)

Элементы пьезоэлектрические и магнитострикционные (рис. 82): 1 - элемент пьезоэлектрический: а - с двумя; б - с тремя; в - с четырьмя электродами.

Если необходимо показать, что пьезоэлемент находится в вакууме, его обозначение помещают в изображение вакуумного баллона

Рнс. 82

например: г - пьезоэлектрический вакуумный резонатор с двумя пьезоэлементами; 2 - элементы магнитострикционные: а- однообмоточный; б - многообмоточный (трехобмоточный).

Схема блока кварцевых фильтров показана в приложении на рис. П10.

Линии задержки (рис 83):

/ - линия задержки электромагнитная с сосредоточенными параметрами а - общее обозначение (знак задержки допускается не указывать); б - многоотводная, например, двухотводная (количество полубкружностей многоотводной линии задержки определяется количеством отводов); в - регулируемая; г - развернутая схема линии задержки (над обозначениями элементов указывается обозначение задержки); 2- линия задержки электромагнитная с распределенными параметрами: а - общее обозначение; б - регулируемая; 3- линия задержки ультразвуковая с пьезоэлектрическими преобразователями:
