Рис. 60

20. ИСТОЧНИКИ ТОКА ЭЛЕКТРОХИМИЧЕСКИЕ ГОСТ 2.742-68 (СТ СЭВ 653-77)

Обозиачеиие электрохимических источников тока (рис. 61): а - гальванический элемент или аккумулятор; б - батарея из элементов (допускается обозначение по типу а с указанием величины

Рис. 61

напряжения батареи, например 48 В); в - батарея с отводами; г - батарея с одинарным элементным коммутатором (с переключаемым отводом); д - батарея с двойным элементным коммутатором (с двумя переключаемыми отводами) с указанием напряжения и емкости.

21. ИСТОЧНИКИ СВЕТА ГОСТ 2.732-68 (СТ СЭВ 866-78)

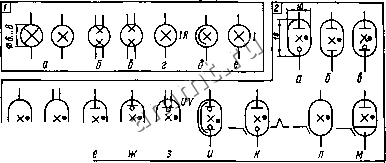

Обозначение источников света (рис. 62):

/ - лампа накаливания: а - общее обозначение; б - двухиите-вая с тремя выводЬми; s - то же, с четырьмя выводами; г - с инфра-

у V т т

Ж /qU /ф\

-сэх о- н	CD X х~-
	0 1
X 1 II	т Т

Рис. 62

красным излучением; 5 - с внутренним отражающим слоем; е -с восстановительным йодным циклом; 2 - газоразрядная лампа низкого давления: а -с простыми электродами для работы при постоянном токе; б - с простыми электродами для работы при переменном токе; в - о комбинированным электродом для работы при постояннрм и переменном токах; г - с двумя выводами; д - с четырьмя выводами; е - с простыми электродами и самокалящимся катодом; ж - с комбинированными электродами; з - с комбинированными электродами с предварительным подогревом, ультрафиолетового излучения; и - с комбинированными электродами и внутренним отражающим слоем; к - импульсная с простыми электродами с внешним поджигом; л - безэлектродиая лампа; м ~ с жидким катодом и наружным поджигом; 3 - газоразрядная лампа высокого давления: а - с простыми электродами; б - с комбинированными электродами, подогревателями и самокалящимися катодами; е - с комбинированными электродами с внешним поджигом; г - импульсная с комбинированными электродами с внутренним поджигом; 4 - газоразрядная лампа сверхвысокого давления: а - с простыми электродами; б - с комбинированными электродами с внутренним поджигом; 5 - пускатель для газоразрядных ламп; 6 - дуговая лампа: а - с соосными электродами; б - с электродами, расположенными под углом.

Для указания вида излучения используют буквенные обозначения, помещаемые около графического обозначения (1,г): ультрафиолетовое UV, инфракрасное IR. Для указания состава наполняющего газа используют буквенные обозначения; неон Ne, ксенон Хе, натрий Na, ртуть Hg, иод I. Цвет лампы указывается с помощью буквенно-цифровых обозначений: красный С2, желтый С4, зеленый С5, синий С6, белый С9. Для указания типа газоразрядных ламп используют бук-

венные обозначения: электролюминесцентная EL, флюоресцентная FL (ZM).

Схема включения люминесцентных ламп показана в приложении на рис. ПЗ.

22. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ГОСТ 2.729-68 (СТ СЭВ 2830-80)

Обозначение электроизмерительных приборов (рис. 63): 1 - виды контуров для обозначения приборов; а - измерительный показывающий; б - регистрирующий; в - интегрирующий; г - комбинированный (показывающий и регистрирующий); 2 - датчик измеряемой неэлектрической величины. При большой насыщенности условных обозначений приборов элемента.ми размеры контуров можно увеличить по сравнению с приведенными.

V 000)

/ Ь г

Ч V f

й в д

Ь Ь г Q е ш 3 h

к л

или М

©о©(

решу ф

о л

а 8 5 г	0 8
а 8 В г

Рис. 63 70
