Рис. 54, С.\е.ма УИЧ иа 60 МГц.

Ячейки склеивают клеем ЭЛ-19 и сушат при комнатной температуре 24 ч.

В процессе гальванопокрытия корпуса медью и серебром Ср12 торцы прокладок соединяются с общим металлическим покрытием корпуса, что обеспечивает надежную экранировку всего усилителя и каскадов между собой.

Выводы транзисторов или полупроводниковых микросборок соединяют с пассивными элементами микросхемы методом термокомпрессионной сварки. Этим же методом осуществляются электрические соединения подложки с шинами корпуса. Внешние электрические соединения осуществляются через герметические выводы. В корпус УПЧ устанавливают микроминиатюрные ВЧ соединители.

Фильтры цепей питания каждого каскада выполняют на дискретных элементах: конденсаторы типа КМ емкостью 2200 мкФ устанавливают на дно элементарного корпуса (под подложку), а объемные резисторы типа МЛТ-0,125 укладывают в апециаль-ные ниши и заливают компаундом. УПЧ закрывают латунной посеребренной крышкой и запаивают. Металлическая скоба, прохо-

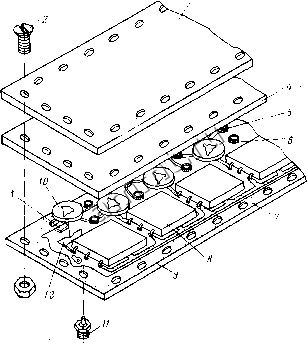

Рис. 55. Конструкция УПЧ на 60 МГц.

/ - керамический блокировочный конденсатор IX! мм; г - винт, скрепляющий платы н обеспечивающий контакт с землей; 3 - земляная пластина; 4 -прокладка; 5 -дроссель развязки; S - межкаскадиый трансформатор; 7 - плата с печатным монтажом; 8 - плоский корпус 6.4X6,4X1,6 мм; 9-земляная пластина; /О - верхняя пластина подстроечного конденсатора; -входное устройство; /2 - нижняя пластина подстроечного конденсатора.

дящая через весь корпус, увеличивает жесткость конструкции и одновременно является элементом крепления УПЧ. Количестьи радиоэлементов в 1 см составляет 8,5.

Плоскостной вариант лишен большинства конструктивных недостатков, присущих пенальному типу УПЧ.

Тщательная экранировка каждого каскада, удобная подводка к ним земляных шин, соединенных с корпусом, и короткие токове-.цущие штыри от каскада к каскаду делают работу усилителя устойчивой. Однако и эта конструкция УПЧ тзкже имеет ряд недостатков: сложность изготовления корпуса; применение дискретных радиодеталей для фильтра каждого каскада; недостаточно отработанное взаимное расположение шин питания и корпуса с гопологией контактных площадок на подложке.

Конструкция УПЧ на интегральных полупроводниковых микросхемах. Полная схема пятикаскадного УПЧ с центральной частотой полосы пропускания 60 МГц и видеодетектором приведена на 5ИС. 54. Здесь же показаны внешний развязывающий ?С-фильтр гсточника питания и развязывающая цепь АРУ, которые препятствуют распространению по полооковой линии поперечных элек-:ромагнитпых волн. Распространение таких волн приводит к ухуд-иению изолирующих характеристик волновода и может стать при-шной самовозбуждения.

Каждый каскад УПЧ настраивается с помощью магнитоди-1лектрического тороида с внешним диа.метром 3 мм и керамиче-кого подстроечного конденсатора. Все компоненты усилителя по-!ещаются на двухсторонней печатной плате, как показано на 1ИС. 55.

Размеры платы составляют 57X20X0,8 мм. Интегральные схе-1Ы монтируют перед помещением на плату в плоские керамиче-кие корпуса размером 6x3 мм каждый. Все устройство в сборе мест толщину 6 мм, массу 14 г и объем 6,5 см.

3. Конструктивно-технологические параметры силителей на ИМ

В течение длительного времени попытки унификации усилите-ей промежуточной частоты не давали эффективных результатов зиду того, что усилитель является сложным многофункциональ-ым узлом, принципиальная схема которого в значительной стегни изменяется в зависимости от назначения усилителя. При энструировании усилителей в интегральном исполнении откры-1ется возможность унификации путем создания устройств широ-)го назначения. Ясно, что интегральные узлы широкого назна-шия будут включать в себя лишь ту часть усилительного каска-5, схема которого является неизменной для всего каскада уси-гтелей.

Поскольку степень интеграции таких узлов сравнительно неве-п<а, то в каждом конкретном случае требуется применение тех ш иных дискретных элементов. Это, безусловно, снижает основ-
