Современная технология гибридных ИМ обеспечивает изготовление их элементов с сосредоточенными параметрами. Размеры последних много меньше длины волны генерируемого или усиливаемого сигнала. Поэтому распределенные реактивности пленоч-

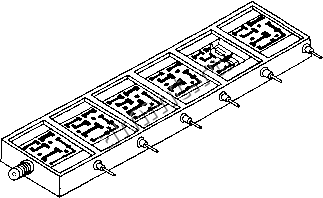

Рнс. 53. Гибридно-пленочный усилитель в плоскостном исполнении.

кых катушек индуктивности, резисторов, диэлектрического слоя пленочных конденсаторов оказываются пренебрежи.мо малыми, не оказывают влияния на работу этих элементов.

Таблица 6

Динамический диапазон или глубина АРУ, дБ

Фирма

Несущая частота, ЛГц

Усиление, дБ

Коэффициент шума, дБ

форма амплитудной характеристики

Объем, см (масса, г)

MSEC

30 100 240

80 75 60

3,0 3,5 4,0

Линейная

4,9 49 49

30 155

70 30 72

2,5 4,7 8,0

Линейная

65,5

I.F.L

60 160

70 30 30

26 35 26

1.5 3.5

Линейная Логарифмическая Линейная >

80 60

60 70 70 70 125

60 20 30 20

3,0 3,0

Логарифмическая Линейная

60 40

100(130) 49 (65) 33 (50)



Разработанные к настоящему времени гибридные интегральные пленочные усилители, генераторы, фильтры, построенные на использовании пленочных элементов с сосредоточенными параметрами, по качественным показателям сопоставимы с аналогичными устройствами на дискретных элементах [43-46].

В табл. 6 приведены параметры серийных транзисторных УПЧ в миниатюрном исполнении на миниатюрных дискретных элементах. Уровень их выходной мощности ограничивается типами примененных транзисторов, а верхняя граничная частота определяется возможностью изготовления пленочных элементов с наименьшими раз1мерами. Анализ данных табл. 4-6 позволяет сделать вывод, что применение интегральных микросхем позволяет значительна уменьшить объем УПЧ при практическом сохранении электрических показателей.

22. Конструкции многокаскадных усилителей на ИМ

Конструирование гибридно-пленочных УПЧ не требует создания специальных методов электрического расчета. Работоспособность правильно рассчитанного по электрически.м параметрам гибридно-пленочного усилителя в основном зависит от точности расчета топологии, при которой должны быть о-беспечены требова-ния к номиналам и допускам элементов, паразитным связям, тем-тературному режиму и т, д.

При конструировании гибридно-пленочных усилителей особое шачение имеет вопрос компоновки ИМ, навесных элементов и })ильтров.

В среднем на УПЧ, построенный с использованием серийно выпускаемых ИМ, приходится около 10-15 навесных элементов; ;сли же использованы ИМ частного применения, то таких элементов около 7-10. В качестве навесных элементов могут применяться резисторы МТ, МЛТ, СПУ, конденсаторы КМ, КЛС, К-53, ка-ушкн индуктивности, дроссели фильтров и специальные микро-)адиоэлементы, разрабатываемые для применения в гибридных штегральных устройствах.

Особое место среди дискретных элементов занимают детали, станавливаемые непосредственно на подложки ИМ, которые вы-юлнены по тонкопленочной технологии. К таким элементам отно-;ятся конденсаторы, например К10г9, К10-22, микроиндуктивности . кольцевыми чашечными ферритовыми сердечниками, бескорпус-ые транзисторы, диоды и целые .микросборки.

При проектировании блока усилителей необходимо каскады ИМ шесте с дискретными элементами располагать в каркасе из вы-окочастотного диэлектрика, металлизировать каркасы по поверх-(остп и путем склеивания скрепить их так, чтобы осуществлялся [адежный электрический контакт между повер.х.ностями отдельных [аркасов. Тогда плотность унаков-ки не будет снижаться при юмпоновке ИМ в многокаскадный УПЧ (рис. 52, 53).



Рассмотрим несколько вариантов конструкции интегральных усилителей.

Конструкция УПЧ в печальном исполнении. Такой усилитель характеризуется использованием в качестве основного усилительного каскада ИМ в корпусе типа Пенал и расположением корпусов ИМ на единой подложке. Корпуса Р1М устанавливаются перпендикулярно соединительной печатной плате.

Общий вид УПЧ приведен на рис. 51; схемы возможных соеди-аеннн ИМ в усилителе с применением дополнительных фильтрующих цепей показаны на рис. 42, 44, 45.

Конструктивно все каскады (усилительные или видеодетекторные) выполнены на ситалловой подложке размером 16X10 мм, они после монтажа на каркасе устанавливаются в корпус размером 20X15X6 мм типа Пенал .

Несоразмерность габаритов корпуса Пенал и применяемых дискретных элементов привела к тому, что для увеличения плотности монтажа детали монтируются не на единой печатной плате, а между двумя платами. Печатные платы с деталями устанавливаются в латунный корпус с высокочастотными соединителями типа МБР и элементами крепления.

Внешние электрические соединения осуществляются посредством соединителя типа МРН-14, который впаян в одну из печатных плат. Конструкция УПЧ в целом не является герметичной, вследствие чего монтажные платы и дискретные элементы необходимо лакировать.

При разработке конструкции необходимо особое внимание обратить на прокладку заземляющих проводников, поскольку неправильное их расположение может привести к появлению положительной обратной связи между каскадами и к искажению амплитудно-частотной характеристики усилителя. Объясняется это самим методом конструирования: компоновка деталей на двух печатных платах усложняет пространственную конфигурацию усилителя, затрудняет замену отдельных микроузлов при выходе их из строя. Большая длина токоведущих проводников и сложная траектория высокочастотного сигнала предполагают тщательное заземление экранирующих корпусов типа Пенал , что усложняет те.х-нологию сборки, поскольку корпуса сделаны на основе алюминиевых сплавов. В таком УПЧ количество элементов в 1 см составляет 2,5.

Конструкция Упч в плоскостном исполнении. В этом случае ИМ расположены в одной плоскости друг за другом, а конструкция усилителя не имеет единой соединительной печатной платы.

В отношении принципиальной схемы плоскостной УПЧ аналогичен УПЧ, рассмотренному выше, и состоит из шести однотипных каскадов (рис. 52, 53). Каждый каскад выполнен на ситалловой подложке размером 15X46 мм методом термовакуумного напыления. Подложки устанавливают в диэлектрический корпус, который изготовлен из капролона и состоит из шести отдельных ячеек, экранированных друг от друга прокладками из медной фольги.
