Введенные обозначения в выражениях (8) совпадают с соотношениями, которые были использованы ранее для описания амплитудной характеристики усилителя ШДД (рис. 1). Как видно из приведенных уравнений, реальные характеристики изменяются но линейно-логарифмическому закону. Линейный участок (участок АВ на рис. 1) в зависимости от требований, предъявляемых к усилителю, может быть различным по форме и переходит в логарифмический участок при напряжениях, амплитуда которых как выше, так и ниже уровня собственных шумов, т. е. точка В может быть расположена как выше, так и ниже точки А на рис. 1.

Известно несколько способов построения безынерционных логарифмических усилителей: шунтирование цепей нагрузки нелинейными элементами (обычно полупроводниковыми диодами) многоканальное параллельное или последовательное суммирование выходных напряжений ряда усилителей. Особенности реализации указанных разновидностей логарифмических усилителей достаточно подробно описаны в литературе [3, .5, 7].

Логарифмические усилители с шунтированием нагрузок отдельных каскадов отличаются наибольшей простотой, но в то же время им присущ ряд недостатков, а именно: усилитель обладает сравнительно небольшим динамическим диапазоном но входным сигналам, в зависимости от уровня входного сигнала изменяется форма частотной и фазовой характеристик усилителя, параметры нелинейных элементов, а следовательно, и эффективность логарифмирования зависят от изменения условий эксплуатации, например от температуры окружающей среды. Все это требует введения в логарифмирующие каскады усилителя дополнительных элементов, что уменьшает эффективность метода и прежде всего с точки зрения возможностей комплексной микроминиатюризации.

Логарифмические усилители с многоканальным суммированием, как уже отмечалось, могут быть выполнены в двух разновидностях. В одной нз них используется параллельное включение ряда усилителей, коэффициент усиления каждого из которых отличается в К раз. Для защиты от перегрузок и повышения стабильности характеристик такого усилителя в изменяющихся условиях эксплуатации па выходе каждого канала ставится двусторонний ограничитель [3]. Параллельный метод суммирования обладает рядом достоинств, но увеличение общих габаритов, связанное со значительным числом каналов в усилителях ШДД, обусловливает большее распространение в настоящее время усилителей с логарифмической амплитудной характеристикой, построенных но методу последовательного суммирования (рис. 2). Такой усилитель представляет собой последовательное соединение нескольких каскадов, каждый из которых в общем случае содержит линейный усилитель и двусторонний ограничитель. Выходы усилительных каскадов соединены с сумматором через буферные каскады (БК), которые способствуют увеличению развязки между усилительными каскадами и повышению устойчивости усилителя в целом. 10



Для получения амплитудной характеристики, достаточно хорошо приближающейся к логарифмической, все каскады должны быть идентичными и выполняются в соответствии с изображенной на рис. 2 обобщенной схемой. Однако в зависимости от особенностей реализации и назначения логарифмического усилителя в обобщенной схеме имеют место изменения. Это может быть сов-


Выхад

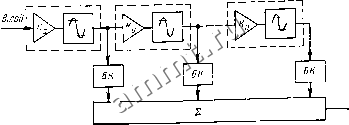

Рис. 2. Структурная схема логарифмического усилителя с последовательным суммированием.

вход

Выход

Рис. 3. Структурная схема усилителя с пилообразной амплитудной характеристикой.

мещение функций линейного усиления и двустороннего ограничения (усилители-ограничители); выполнение сумматора в виде резистора R, либо усилительного каскада, либо линии задержки; использование буферных каскадов также и для целей коррекции частотной и фазовой характеристик усилителя. Необходимо отметить, что структура обобщенной схемы остается одной и той же как для видеоусилителей, так и для радиоусилителей. В частном случае усиление может производиться на радиочастоте, а суммирование-на видеочастоте. Усилитель с таким режимом работы известен как усилитель с непрерывным детектированием сигналов. Функции детектора могут выполнять усилительный каскад или буферный каскад. При необходимости в состав усилителя могут быть введены отдельные детекторы.

В логарифмических усилителях с многоканальным суммированием выходных напряжений достигается высокая стабильность частотных характеристик и может быть обеспечено значительно меньшее изменение фазы выходного сигнала в пределах динамического диапазона по сравнению с усилителями других типов.



в современной радиоаппаратуре находят применение усилители с пилообразной амплитудной характеристикой. На рис. 3 приведена структурная схема такого усилителя, состоящего из п каскадов и двух сумматоров. В первом складываются выходные напряжения четных каскадов, во втором - нечетных, а затем из


О W го 30 0 50 во ю во дв в\ивых


о W 20 30 0 50 ВО 70 80 дВ

Рис. 4. Амплитудные характеристики усилителя. а - без перекрытия амплитудных характеристик отдельных каскадов; б - с перекрытием амплитудных характеристик нечетных каскадов.

ВЫХОДНОГО напряжения первого сумматора вычитается выходное напряжение второго. Амплитудная характеристика такого усилителя, построенная в линейпо-логарпфмическом масштабе, имеет пилообразную форму (рис. 4).

Усилители этого типа могут быть отнесены к классу устройств, коэффициент усиления которых характеризуется дискретным (или ступенчатым) изменением в заданном интервале уровней входного сигнала (или регулирующих сигналов, если управление усилением осуществляется путем использовапия систем регулировки усиления). Эти устройства могут быть определены как \силители с дискретно-изменяющимся коэффициентом усиления или с дискретной (ступенчатой) регулировкой усиления. Отличительной чертой указанны.ч устройств является независимость коэффициента усиления от изменений уровня входного (регулирующего) сигнала в пределах одного дискрета, т. е. между двумя скачками коэффициента усиления. По существу это свойство открывает возможность не допустить изменений коэффициента усиления при случайных изменениях интенсивности усиливаемого колебания или уровня управляющего сигнала, т. е. способствует повышению помехозащищенности тракта в целом. Ьсилители с дискретной регулировкой усиления в настоящее время получают широкое распространение в приемно-усилительпой аппаратуре.

Динамический диапазон выходных сигналов усилителя практически определяется выходным диапазоном одного каскада, т. е. значительно меньше, чем в логарифмическом усилителе. Это свойство приобретает особое значение в тех случаях, когда выход усилителя подключается к индикаторному устройству с малым динамическим диапазоном и по условиям работы требуется различать градации сигналов, а информация об интенсивности сигналов особого значения не имеет.

Амплитудная характеристика такого усилителя более стабильна, так как каждый ее участок формируется лишь двумя каскадами, а не п, как в логарифмическом. Максимальное и минимальное выходные напряжения усилителя определяются степенью перекрытия амплитудных характеристик отдельных каскадов. Сказан-
