Читальный зал --> Устройства ультрафиолетового стирания WW-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 V-0 R/W-0 ADCS1 ADCSO CHS2 CHS1 CHSO GO/DONE - AD0N Рис. 13-2 Регистр ADCONO PI С16С715/72/73/73А/74/74А/76/77 (адрес IFh) Обозначения: R = чшаемый разряд, W - записываемый разряа, U = зарезервированный разряд, - п = значение после сброса: X = не определено, и = не изменяется, q = зависит от условия. Разряды 7-6: ADCS1 - ADCSO: Выбор частоты преобразования 00 = Fosc/2 01 = Fosc/8 10 = Fosc/32 1 = Frc (синхронизация от внутреннего RC генератора) Разряды 5-3: CHS2:CHS0: Выбор аналогового канала 000,= канал О, (RAO/ANO) 001 = канал 1,(RA1/AN1) 010 = кaнaл2,(RA2/AN2) 011 = канал 3,(RA3/AN3) 100 = канал 4, (RA5/AN4), (для PIC16С715 канал-0, (RAO/ANO)) 101 = канал 5, (RE0/AN5y\ (для PIC16C715 канал 1, (RA1/AN1)) 110 = канал 8, (RE1/AN6)\ (для PIC16C715 канал 2; (RA2/AN2)) 111= канал 7, (RE2/AN7y>. (для PIC16C715 канал 3, (RA3/AN3)) Разряд 2: GO/DONE: Состояние A/D преобразования Если AD0N=1 1 = A/D преобразование выполняется (установка бита запускает A/D преобразование) 0 = A/D преобразование окончено (автоматически сбрасывается аппаратными средствами при окончании A/D преобразования) Разряд 1: Зарезервирован: читается как О Разряд 0; ADON: Включение модуля A/D 1 = A/D модуль включен О = A/D модуль отключен и входы преобразователя закрыты для снижения потребления Примечание: 1. Каналы 5, 6 и 7 имеются только у PIC16C74/74A/77 точник опорного напряжение задается программно. Внутренним источником является положительное напряжение питания устройства (Vdd), внешний источник подключается к контакту RA3/AN3/VREF. A/D преобразователь может функционировать, в то время как устройство находится в режиме останова, при этом синхронизация должна осуществляться от внутреннего RC генератора модуля A/D. Модуль A/D состоит из трех программно доступных: регистра результата (ADRES) регистра управления О (ADCONO) регистра управления 1 (ADC0N1) Регистр ADCONO, показанный на рис. 13-1 и 13-2, управляет режимами работы модуля A/D. Регистр ADCONl, показанный на рис. 13-3 и 13-5, управляет конфигурацией контактов порта. Контакты порта могут быть конфигурированы как аналоговые входы (RA3 вход опорного напряжения) или как цифровые I/O. IVW-0 r;w-o PCFG1 PCFG0 Рис. 13-3 Регистр ADCONl Р1С16С710/71/711/715 (адрес, 88h) Обозначения: R = читаемый разряд, W - записываемый разряд, U = зарезервированный разряд, - п = значение после сброса: X = не определено, и = не изменяется, q = зависит от условия. Разряды 7-2: Зарезервированы: читаются как О Разряды 1-0; PCFGltPCFGO: Управление конфигурацией входов A/D

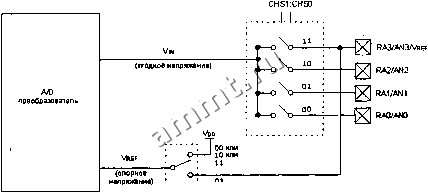

A = Аналоговый D = Цифровой вход / выход  ГГ PCFGV.PCFGO Рис. 13-4 Структурная схема модуля A/D Р1С16С710/71 /711 /715 Регистр ADRES содержит результат A/D преобразования. Когда A/D преобразование завершено, результат загружается в регистр ADRES, сбрасы- вается бит GO/DONE (ADCONO <2>) и устанавливается флажок прерывания A/D ADIF. Структурные схемы модуля A/D показана рис. 13-3 и 13-6. После того как модуль АЮ запрограммирован, перед началом преобразования должен быть выбран канал. Аналоговые входные каналы должны быть установлены как входы соответствующими разрядами регистра TRIS. Для определения типового времени срабатывания устройства выборки и хранения см. раздел 13.1. После истечения этого времени может быть начато A/D преобразование. RAV-O RAV-O RAV-O PCFG2 I PCFGl I PCFGO Рис. 13-5 Регистр ADCONl P1C16C72/73/73A/74/74A/76/77 (адрес, 9Fh) Обюначения: R = чшаемый разряд, W - записываемый разряд, U = зарезервированный разряд, - п = значение после сброса: X = не определено, и = не изменяется, q = зависит от условия. Разряды 7-3: Зарезервированы: читаются как О Разряды 2-0: PCFG2:PCFG0: Управление конфигурацией входов A/D
A = Аналоговый D = Цифровой вход / выход Примечание 1: Входы REO, RE1 и RE2 имеются только у PIC16С74/74А/77 Порядок программирования A/D преобразователя: 1. Установить конфигурацию модуля A/D: установить аналоговые входы и источник опорного напряжения (ADCONl) выбрать канач A/D (ADCONO) выбрать источник синхронизации A/D преобразования (ADCONO) включить модуль A/D (ADCONO) 2. Если необходимо разрешить прерывание A/D: сбросить бит ADIF установить бит ADIE установить бит GIE 3. Выдержать время требуемое для устройства выборки и хранения.
