мится к бесконечно большому значению, что соответствует резонансу напряжений в фазах В и С (они ояазываются соединенными последовательно) при отсутствии активного сопротивления. На рис. 10.22-построена также векторная

диаграмма токов и напряжений для g=y=b. При этом фазные напряжения

£/g и равны друг другу по абсолютной величине, противоположны по фазе и каждое из них равно половине линейного напряжения. Напряжение UjH= по-прежнему совпадает с осью вещественных величин.

Таким образом, геометрическим местом концов вектора смещения нейтрали служит прямая линия, совпадающая с осью вещественных величин. Ток при изменении проводимости g от О до со (за исключением g=0) не изменяется по величине и по фазе:

A-iA-yN) ё-{(А-УА + УА VS JJS-A ГЗГ Ь.

§ 10.4. Вращающееся магнитное поле; принцип действия асинхронного двигателя

Возможность создания вращающегося магнитного поля является важным свойством многофазных систем. На рис. 10.23 изображена катушка (в виде одного витка) с током, изменяющимся по синусоидальному закону (рис. 10.24). В центре катушки и на ее Ъсн вектор магнитной индукции перпендикулярен плоскости катушки и совпадает с ее осью.


Рис. 10.23

Рис. 10.24

Пульсирующую магнитную индукцию, создаваемую переменным током, можно рассматривать как результат совместного действия двух составляющих, вращающихся в противоположных направлениях с половинной амплитудой и одинаковой угловой скоростью со:

В = В,

, cosw = у Б

Магнитную индукцию, вращающуюся со скоростью (о, можно получить, если с помощью второй катушки с гармоническим током, сдвинутой относительно первой катушки в пространстве, компенсировать составляющую обратного вращения, обусловленную переменным током первой катушки. При этом результирующая индукция, вращающаяся в прямом направлении, будет в общем случае другой по величине.



Пусть магнитные индукции, создаваемые токами катушек 1 и 2, определяются уравнениями

= J5, cos (0 = I Bi (e/ 4-е-/-0: B2==B2mCOsH+%) = 2m[e(+*) + e-(+*)] =

4m = B2e*; B=Be- t..

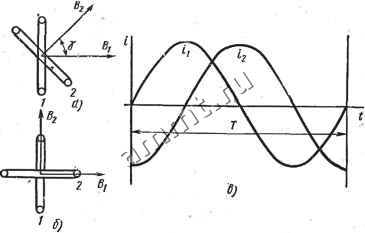

При этом катушка 2 (рис. 10.25, а) сдвинута в пространстве относительно* катушки 1 на угол у. Из условия взаимной компен-


Рис. 10.25

сации обратно вращающихся магнитных потоков у(Ва+5*2 .еЛ)е-/- = 0

определяем

откуда или

i8i.+fi. e(-* = 0.

Следовательно, между индукциями катушек должен быть сдвиг во времени, непосредственно определяемый сдвигом в пространстве. При этом следует учесть, что вращающееся магнитное поле получается, если у и % не равны нулю или л, что легко прове-



рить непосредственно по схематической картине поля, создаваемого соответствующими, токами обмоток.

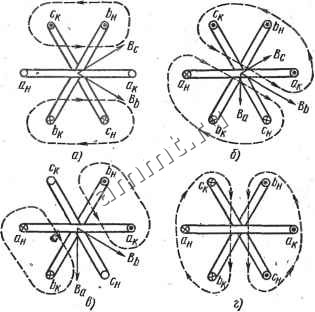

Рис. 10.26

Пусть обмотки сдвинуты в пространстве на угол v = 90°; сдвиг фаз между токами (с одинаковыми амплитудами) находят из выражения ф< = ~ -п = - yi т. е. ток, создающий переменное магнитное поле в катушке 2, должен отставать от тока, создающего переменное магнитное поле в катушке /, на Va периода (рис. 10.25, б, в).

На рис, 10,26, а-г даны схематические картины результирующего магнитного поля, создаваемого токами симметричной трехфазной системы (рис. 10.27) в катушках, сдвинутых в пространстве на 120° (индекс и ука- . pj. iq21 зывает начало, а индекс к - ,

конец обмоток). Схематическая картина магнитного поля для момента времени /i = О показана на рис. 10,26, с при ia = 0, <О и tc>0.

Если положительное значение тока ic у начала обмотки е отмечено условно крестиком, то отрицательное значение тока it,
