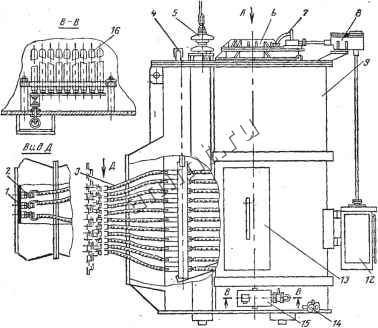

Читальный зал --> Номенклатура силовых трансформаторов включение и отключение грубых ступеней регулирования. Переключение их происходит в обесточенном состоянии. На верхнем переходном фланце и крышке переключающего устройства имеются маслоуказатель, предохранительная диафрагма, патрубки для подсоединения к расширителю и слива масла, воздухоспускная пробка. Подготавливают к работе переключающее устройство так же, как и устройство типа РНОА. Круговую диаграмму работы устройства снимают только на положениях, при которых происходит переключение в переключателе грубого регулирования. Типовая круговая диаграмма и электрическая схема для ее снятия приведены на рис. 9.19,а и б. Для проверки последовательности работы подвижных контактов переключателя тонкого регулирования снимают угловую диаграмму работы устройства. Типовая угловая диаграмма и электрическая схема для ее снятия приведены на рис. 9.20,а, б. Перед снятием угловой диаграммы необходимо отсоединить механизм быстродействия. Угловую диаграмму снимают так же, как и круговую диаграмму устройства, но замыкание и размыкание контактов определяют относительно угла поворота вала ротора, на который установлена стрелка лимба. Шкала лимба закрепляется при помощи специального приспособления. Замыкание и размыкание контактов контролируют по изменению тока, измеряемого амперметром. г) Навесные резисторные переключающие устройства типа РНОА Имеются конструкции трансформаторов, в которых переключающие устройства типа РНОА выполнены не погружными, а расположены в баках, которые прикреплены, к баку трансформатора. Такие устройства называют приставными, монтаж их имеет ряд особенностей. Общий вид устройства указан на рис. 9.21. Транспортировку и хранение навесных переключающих устройств осуществляют в собственном баке, который полностью заполняют маслом. Для поддержания необходимого уровня масла в этот период на крышке бака устанавливают транспортный расширитель, кото-  Bug/I 10 11  .Рис. 9.21. Переклю- чающее устройство типа РНОА-35/1000 навесного исполнения. / - плита; 2 - шпилька в плите; 3 -отводы; 4 - патрубок для подсоединения к расширителю трансформатора; S - ввод; 6 - корпус контактора; 7- патрубок для подсоединения к расши-.рителю контактора; 8 - угловой редуктор; 9 - бак переключающего устройства; 10 - маслоотборник; 11 - маслосливная труба; 12 - привод; 13 - люк монтажный; 14 - сливиой кран; 5 - маслонагреватель; 16 - элементы маслонагревателя. рый соединен с баком избирателя и контактора транспортными маслопроводами. Перед началом монтажа проводят внешний осмотр устройства и оценивают состояние его изоляции. В процессе осмотра проверяют отсутствие механических повреждений и течей масла, а также наличие пломб. Если при осмотре выявляются такие нарушения, которые могут вызвать внутренние повреждения устройства, перед монтажом производят ревизию избирателя и контактора, снимают круговую диаграмму и осциллограмму устройства. При оценке увлажнения изоляции устройства проверяют уровень масла в транспортном расширителе, и отбирают пробу масла из бака устройства и корпуса контактора для определения пробивного напряжения масла и наличия в нем влаги. В нормальном состоянии уровень масла в транспортном расширителе должен быть в пределах стекла маслоуказателя. При понижении пробивного напряжения масла ниже 45 кВ перед монтажом изоляцию устройства подсушивают при помощи циркуляции масла через цеолитовую или дегазационную установку. Для закрепления и подсоединения навесных переключающих устройств на стенке бака трансформатора в специальном проеме установлена переходная изоляционная плита с проходными изоляторами. С наружной стороны плита размещена внутри приваренного к баку кожуха, который на время транспортировки герметизируется заглушкой. Полость кожуха сообщается с полостью трансформатора патрубком, на котором имеется вентиль. В период транспортировки и хранения вентиль должен быть открыт, а в период работы трансформатора - закрыт. Токоведущие шпильки вмонтированных в плите проходных изоляторов внутри бака подсоединены к отводам регулировочной обмотки. Перед закреплением на трансформаторе из бака переключающего устройства и кожуха изоляционной плиты сливают масло, демонтируют транспортные заглушки на подсоединительных фланцах устройства и бака трансформатора, вскрывают боковые монтажные люки. Устройство поднимают краном за имеющиеся на баке грузоподъемные крюки и закрепляют на подсоединительном фланце трансформатора. Между дном бака устройства и фундаментом трансформатора устанавливают подпорные домкраты.
