г) Ревизия устройства РПН

Ревизию устройства РПН производит при нарушении условий транспортировки и хранения РПН. В процессе ревизии осматривают избиратель и контактор, снимают круговую диаграмму работы устройства и осциллограмму работы контактора.

Для осмотра избирателя необходимы слив масла и разгерметизация трансформатора, поэтому слив масла обычно совмещают с установкой комплектующих узлов, требующих разгерметизации. При осмотре проверяют отсутствие смещений, перекосов, поломок, повышенного натяжения отводов от обмоток, течи масла из корпуса контактора, а также крепление и стопорение резьбовых соединений. Все обнаруженные неисправности должны быть устранены. Для проверки состояния узлов и деталей кинематической схемы передачи движения и работы электрических контактов избирателя производят не менее двух циклов переключения вручную, обращая особое внимание на качество образующихся электрических контактов.

Для ревизии контактора нужно вынуть выемную часть из корпуса. В период подъема выемной части ее детали не должны касаться неподвижных втычных контактов и деталей металлического корпуса. Если не требуется осмотр внутренней полости корпуса, масло из нее не сливают.

В процессе осмотра выемной части проверяют состояние электрических контактов механизма переключения, отсутствие механических повреждений, разбухания и расслоения изоляционных деталей, исправность токо-ограничивающих сопротивлений. Результаты измерений токоограничивающих сопротивлений на обоих плечах каждого механизма должны соответствовать паспортным данным.

Круговую диаграмму работы устройства снимают в следующей последовательности.

1. Собирают электрическую схему. Схемы, применяемые для снятия круговой диаграммы устройств, имеющих один или два спаренных механизма контактора, показаны на рис. 9.И,а-в; 9Л2,а, б. Для сборки электрической схемы используют токоведущие полые штанги, которые устанавливают в воронки, находящиеся под крышкой корпуса контактора, так чтобы их контактный штырь упирался во втычные контакты выемной части.

2. Вручную устанавливают устройство на исходное положение. Указатели положения устройства на баке контактора и привода должны иметь одинаковые значения, стрелка установленного на приводе лимба должна находиться против нулевого деления шкалы.

3. Подают питание на электрическую схему и, медленно вращая рукоятку привода, отмечают углы поворота выходного вала Привода, при которых происходит

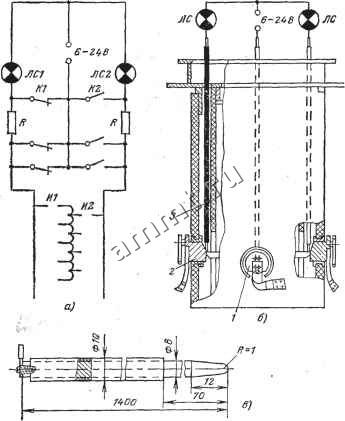

Рис. 9.11. Снятие круговой диаграммы устройств типа РНОА с одним механизмом контактора.

й - электрическая схема; б -монтажная схема; в -контактная штанга; KI, И1 - контакты соответственно контактора и избирателя нечетного плеча; К2, яг -контакты соответственно контактора и избирателя четного плеча; R - токоограничивающий резистор; ЛС1, лс2 - сигнальные лампы; / -подсоедк-нение к отычному контакту; г -втычиой контакт; 3 -контактная штанга.

срабатывание контактов контактора и избирателя. При этом момент срабатывания контактов контактора определяют по звуку, а контактов избирателя- при помощи сигнальных ламп. Момент срабатывания контактов шунтирующего ножа (в устройствах с двумя механизмами контактора) определяют при помощи-милливольт-

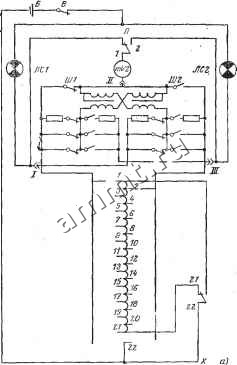

Рис. 9.12. Снятие круговой диа.-рсммы устройств типа РНОА с двумя механизмами контактора.

а - электрическая схема; б - коитактиая штанга; ЛС1, ЛС2 - сигнальные лампы; 1-111 - втычные контакты; В - выключатель питания: VI - переключатель; Ш1, Ш2 - контакт шунтирующего ножа; Б - батарея 6- 24 в.

метра, измеряющего изменение падения напряжения на участках /- и II-III при их размыкании и замыкании (рис. 9.12,а). При снятии омента срабатывания контактов шунтирующего ножа ток в схеме должен быть в пределах 30- 50 А. Результаты измерений оформляют в виде круговой диаграммы, Типовая круговая диаграмма работы рези-
