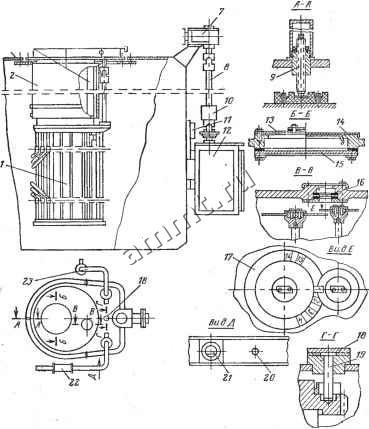

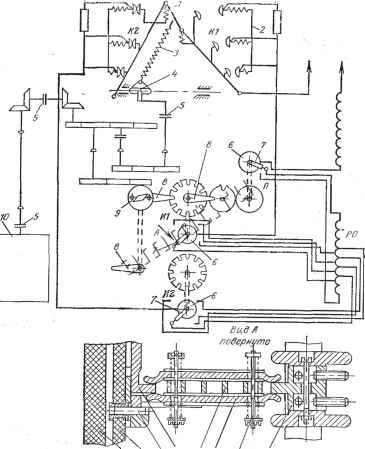

Читальный зал --> Номенклатура силовых трансформаторов в некоторых конструкциях fUH на верхнем фланце предусмотрены домкратные винты, позволяющие опустить и закрепить устройство на активной части при демонтаже колокола бака.. На боковой стенке верхнего фланца имеются стеклянный указатель наличия масла и пробка для выпуска воздуха при заполнении контактора маслом. В крыщ-ку контактора вмовтирована предохранительная мемОра-на, которая разрушается при недопустимом повышении давления  Рис. 9.9. Переключающее устройство типа РНОА. - избиратель; 2 - контактор; 3 - переходный фланец крышки; 4 - бакелитовая труба маслосливного устройства; 5-поворотный редуктор; 6-вал; 7 - угловой редуктор; Я - вал; 9 -домкратный винт; 10 - дискретный датчик указателя положений; - датчик ДТК; И - привод; IS - транспортная крышка; i. -рабочая крышка; /5 -мембрана; /6 - смотровое стекло указателя; 17 - указатель положения; 18 - крышка; 19 - палец; 20 - пробка выпуска воздуха; 21 - маслоуказатель; 22 - защитное реле; 23 - сливной патрубок. в корпусе контактора. На время транспортировки стеклянныймаслоуказатель и мембрана закрывают защитными транспортными крышками, а механизм переключения фиксируют от проворачивания стопорным пальцем, который устанавливают через отверстие в крышке корпуса контактора и закрывают заглушкой. На крышке такне расположено смотровое стекло указателя положения устройства, закрытое защитной крышкой. Конструкция контактора позволяет вынимать для осмотра или ревизии расположенную внутри корпуса выемную часть без слива масла из трансформатора. Подвижная система механизма переключения контактора представляет собой шарнирный четырехзвенник с тремя подвижными звеньями (рис. 9.10). Подвижные электрические контакты контактора закреплены на крайних подвижных звеньях, а неподвижные контакты - на вертикальных стойках. Для быстрого переключения контактов контактора применяется пружинный механизм, состоящий из двух тарированных пружин, закрепленных одним концом к приводному механизму (каретке), а другим -к среднему эвену четы-рехзвеиника. В рабочем положении устройства адежное нажатие подвижных контактов на неподвижные обеспечивается благодаря устойчивому положению четырехзвенника. Такое положение меха-йизма переключения в практике называют замок . В процессе переключения при возвратно-поступательном движении каретки, обеспечиваемом кинематикой устройства, происходит вначале взвод оружины и вывод механизма переключения из замка, а затем быстрое переключение подвижных контактов. Контакторы на номинальный ток 1250 А имеют один механизм переключения, контакторы на ток 2000 А - два спаренных механизма переключения. Одновременность переключения спаренных механизмов обеспечивается синхронизирующими связями, а равномерность распределенных токов между контактами механизмов - при помощи делителей тока. Контактная система спаренных механизмов в рабочем положении шунтируется контактами шунтирующего ножа Возвратно-поступательное движение шунтирующего ножа осуществляется при помощи отдельной каретки. Избиратель располагается в нижней части устройства и механически соединен с корпусом контактора. Он имеет две расположенные друг над другом системы электрических контактов четного м нечетного плеч устройства (рис. 9.10). Контактная система состоит из подвижных и неподвижных контактов ламельного типа. Неподвижные контакты монтированы на изоляционных стойках, которые прикреплены к верхнему и нижнему фланцам избирателя, подвижные контакты при помощи контактодержателя закреплены на валу избирателя. Для увеличения диапазона регулирования большинство устройств типа РНОА имеют предызбиратели, которые расположены сбоку от избирателя. Неподвижные контакты предызбирателя крепят на изоляционных стойках, а подвижные ламельного типа - к валу предызбирателя. Рисунок 9.10 поясняет работу устройства типа РНОА. Вращательное движение выходного вала привода через систему конических и цилиндрических шестеренчатых передач передается на кривошипный поводок каретки, вызывая ее возвратно-поступательное движение, которое обеспечивает условия для переключения контактов контактора. Одновременно это движение передается на по-  11 П 13 6 /4 15 16 17 Рис. 9.10. Кинематическая и электрическая схема устройства типа РНОА. К1, И1 - нечетное плечо соответственно контактора и избирателя: К2, И2 - четное плечо соответственно контактора н избирателя; П - предызбиратель; / - рычажный четырехзвеииик контактора; 2 - стойка неподвижных контактов контактора; 3 -пружинный механизм; 4 -каретка; 5 -нониусная муфта; 5 - токосъемиое кольцо; 7 - контактодержатель с контактами; - поводок; 9 - муфта свободного хода; 10 - привод; II - приводной вал избирателя для четных контактов; 12 - приводной вал избирателя для нечетных контактов; 13 - шпонка; 14 - контактодержатель; 15 - ламель; 16 - регулировочная пружина; 17- неподвижный контакт.
