проведения работ по монтажу и наладке трансформаторов с регулированием напряжения.

Обозначение отечественных устройств РПН, разработанных после Л января 1973 года, состоит из буквенных и цифровых знаков. По 1П0;рядку следования эти знаки указывают на следующие основные признаки устройства:

1. Наименование аппарата: РН - регулятор напряжения.

2. Число фаз: Т - для трехфазных устройств, О -для однофазных.

3. Вид токоограничивающего сопротивления: Рустройство с индуктивным сопротивлением; А - с активным сопротивлением. Отсутствие б,уквы означает, что устройство не имеет токоограничивающего сопротивления.

4. Наличие межфазной изоляции трехфазного устройства, соединенного в звезду. Цифра О через тире указывает на отсутствие изоляции между фазами. Отсутствие нуля указывает иа наличие изоляции.

5. Далее через тире следует дробь, в числителе которой указывается номинальное напряжение, В знаменателе - номинальный ток устройства.

6. Способ коммутации разрывающего тока: А-разрыв дуги в воздухе; Г - в газе; В - вакууме; П - с применением полупроводников. Отсутствие букв означает гашение дуги в масле.

7. Цифра впереди буквенного обозначения указывает на количество устройств, соединенных одним приводом. В конце всех обо значений указывается через тире год утверждения технического проекта И номер стандарта.

Например, РНОА-110/1250-74 ГОСТ 17500-72- регулятор напряжения (РН), однофазный (О), с активным токоограничивающий сопротивлеипем (А), на номинальное напряжение ПО кВ и ток 1250 А, с разрывом и гашением дуги в масле (без обозначений), изготовленный согласно техническому проекту, утвержденному в 1974 г. по ГОСТ 17500-72.

Устройства РПН с индуктивным токоограничивающим сопротивлением, разработанные до 1973 г., обозначаются следующим образом. Первый буквенный элемент означает: РНТ - трехфазное устройство; РНО - однофазное. Далее через черточку следует порядковый номер разработки. В последующей дроби: в числителе указывается номинальный ток, а в знаменателе - номинальное напряжение (например, РНТ-18-1200/35).

Разработанные до 1973 г. устройства РПН с активным токоограничивающим сопротивлением обозначаются следующим образом. Буквенный элемент: РНТА - трехфазное устройство, РНОА -однофазное. Последующая дробь: в числителе яоминальное напряжение, в знаменателе номинальный ток (например, РНОА-110/1 ООО).

В устройствах РПН различают следующие основные составные части:

1) контактор, который обеспечивает переход на подготовленное избирателем рабочее положение без разрыва нагрузочной цепи и гашение возникающей при этом электрической дуги;

2) избиратель, который подготавливает необходимое рабочее положение. В некоторых конструкциях устройств РПН избиратель имеет предызбиратель;

3) приводной механизм, который обеспечивает переключение контактора и избирателя;



4) токоограничивающие сопротивления, уменьшающие коммутационный ток, возникающий в процессе переключения.

Устройства РПН, имеющие индуктивное токоограничивающее сопротивление, называются реакторными устройствами, а имеющие активное токоограничивающее сопротивление - резисторными.

Устройства РПН имеют две параллельные токоведущие цепи (или два плеча), работающие либо параллельно, либо поочередно.

}<1 --i.f


fff 1 s

* 3.

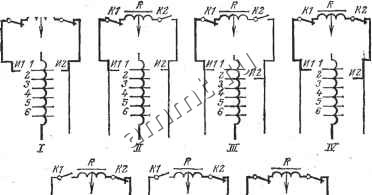

Рис. 9.1. Последовательность работы контактов реакторного устройства РПН в процессе переключения нечетной ступени на четную ступень.

I-VII - положения контактов устройства при переключении; /, 2, 3 .. .п - ступени регулирования; К/, HI - контакты соответственно контактора и избирателя левого плеча; К2, Й2 -контакты соответственно контактора и избирателя правого плеча; R - токоограннчнвзющнА ре.<5Истор.

Контактор и избиратель имеют подвижные и яеподвижяые контакты. Неподвижные контакты избирателя соединяются .с соответствующими отпайками регулировочной обмотки, а подвижные - с неподвижными контактами контактора.

При помощи подвижных контактов контактора и избирателя, которые механически через изоляционные детали соединены с приводным механизмом, осуществляется последовательное переключение отпаек регулировочной обмотки.

Ниже рассмотрены схемы соединения и принцип работы различных типов устройств РПН и отдельных их узлов. Эти сведения не-



обходимы При монтаже и наладке устройств РПН для правильной оценки полученных характеристик устройства.

На рис. 9.1 показана последовательность работы контактов реакторного устройства РПН при переключении с нечетной на четную ступень.

Положение I - рабочее. Ток нагрузки протекает по правому и левому плечу устройства.

Положение П. Контакт К2 разомкнут. Ток нагрузки протекает по левому плечу устройства РПН. Правое плечо обесточено.

Положение И1. Подвижный контакт И2 избирателя перешел на следующую отпайку.




-12 иг

Рис. 9.2. Последовательность работы контактов резисторного устройства РПН в процессе переключения с нечетной ступени на четную ступень.

/, , -положение контактов устройства при переключении;. К/, й/- контакты соответственно контактора и избирателя нечетного плеча; К2, Яг - контакты соответственно контактора и избирателя четного плеча; r. - токоограничивающий резистор.

Положение IV. Контакт К2 замкнут. Ток нагрузки протекает по обоим плечам устройства. Протекает циркулирующий ток, который определяется токоограничивающим индуктивным сопротивлением и напряжением ступени. Такое положение называется мост и в некоторых устройствах используется как рабочее.

Полоокение V. Контакт К1 разомкнут. Ток нагрузки протекает по Еравому плечу устройства.

Положение VI. Подвижный контакт И1 избирателя перешел на следующую отпайку 2.

Положение VII - рабочее. Контакт К1 контактора замкнут. Ток нагрузки протекает по правому и левому плечам устройства РПН.

Полный цикл переключения с отпайки / на отпайку 2 завершен.

При работе по схеме <ркс. 9.1 контакты левого и правого плеч устройства коммутируют последовательно все отпайки регулировочной обмотки. Такая схема соединения регулировочных обмоток с регулятором называется прямой и применяется главным образом с реакторными устройствами. Если контакты правого плеча устройства коммутируют только четные отпайки регулировочной обмотки, а контакты левого плеча - только нечетные отпайки, схема соединения называется со сдвигом . В таких схемах контакты контактора и избирателя, коммутирующие нечетные отпайки регулировочной обмотки, называют нечетными, а коммутирующие четные отпайки -
