Читальный зал --> Номенклатура силовых трансформаторов ными рожковыми или торцевыми гаечными ключами (в зависимости от конструкции и места расположения винтов). При опрессовке обмоток выполняют равномерное затягивание Прессующих винтов по всей окружности. После опрессовки положение винтов фиксируют контргайками. Допускается при опрессовке внутренних обмоток временно удалять отдельные прессующие винты наружных обмоток, если они мешают качественному

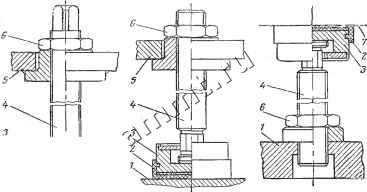

 Рис. 7.17. Конструкции установок прессующих винтов обмоток трансформаторов. 1 - прессующая плита (кольца); 2 - изоляция; 3 - опорная пята; 4 - прессующий винт; 5 -полка ярмоБой балки; б - контргайка; 7- сталь магнитопровода. выполнению работ. Требуемые усилия запрессовки обмоток указываются в сопроводительной технической документации на трансформатор. Для определения усилия на один винт это значение следует разделить на количество винтов, прессующих данную обмотку. В табл. VH-l и Vn-2 приложения VH приведены требуемые усилия прессовки обмоток отдельных типов мощных силовых трансформаторов. Для подпрессовки обмоток мощных силовых трансформаторов, требующих создания больших усилий, рекомендуется применять гидродомкраты. Гидравлическая станция для опрёссовки обмоток должна включать в себя не менее четырех гидродомкратов, имеющих диаметр рабочего цилиндра 115-130 мм, маслоиасос с ручным приводом, создающий давление не менее 25 МПа, распределительную коробку, манометр с верхним пределом измерения 25-30 МПа, шланги вы-  Рис. 7.18. Схемы прессовки обмоток трансформатора гидродомкратами (о) и установки домкратов на пресс-кольце (6). 1 - гидродомкрат; 2 - скоба для испытания гидродомкратов; 3 - маслоиасос с ручным приводом; 4 - приспособление для осаждения гидродомкрата; 5 - манометр; .6 - шланг высокого давления; 7 -стеллаж; в - распределительная колонка; 9 - осаживающая прокладка; 10 - электрокартонные прокладки; tt - прессующее кольцо; t2 - прессующий виит. сокого давления, приспособления для осаживания гидродомкратов, скобу для проверки работы гидродомкратов, необходимый набор прокладок из электроизоляционного картона (рис. 7.18). Подготовку станции к работе осуществляют следующим образом. При помощи шлангов высокого давления собирают схему опрёссовки. Перед подсоединением гидродомкратов прокачивают собранную систему до полного удаления из нее воздуха, затем подсоединяют ее к гидродомкратам. Собранную схему испытывают давлением на 2- 3 МПа большим, чем предполагаемое рабочее давление. в течение не менее 5 мин. В процессе испытания устра; няют течь и проверяют надежность работы станции. Во время испытания гидродомкраты запирают специальной скобой. Подпрессовку следует начинать с обмотки, требующей наибольшего усилия запрессовки. Для этого отворачивают на два-три оборота контргайки прессующих винтов обмотки, затем на прессующем кольце равномерно по окружности устанавливают четыре гидродомкрата, как можно ближе к прессующим винтам. На . каждый домкрат помещают прокладку для его осаживания. Зазор между гидродомкратом и ярмовой балкой выбирают до минимального прокладками из электроизоляционного картона. Затем при помощи насоса создают требуемое усилие на гидродомкраты. Значение создаваемого усилия контролируют по указаниям манометра. В табл. VH-4 приложения VII приведены значения усилий, создаваемых одним и четырьмя гидродомкратами в зависимости от показаний манометра. При опрессовке обмоток, имеющих четыре прессующих винта, во всех гидродомкратах создается общее суммарное расчетное усилие прессовки обмотки. После опрессовки прессующие винты заворачивают до упора и устанавливают контргайки. При опрессовке обмоток, имеющих восемь прессующих винтов, в каждом гидродомкрате создается усилие, равное расчетному усилию на винт. Затем близлежащие прессующие винты затягивают и устанавливают контр-, гайки, а гидродомкраты сдвигают к оставшимся винтам и таким же образом производят подпрессовку на этих четырех винтах. Затем аналогичную операцию повторяют на предыдущих четырех прессующих винтах. Если при создании усилия усадка обмотки сразу превышает 10 мм, усилие прессовки следует уменьшить до значения, обеспечивающего меньшую усадку. После этого необходимо, сдвигая гидродомкраты в описанной выше последовательности, постепенно довести усилия опрессовки до требуемого значения. Для осаждения поршня гидродомкрата необходимо открыть перепускной кран на маслонасосе и нажать на рукоятку предназначенной для этого прокладки. При опрессовке обмоток гидродомкратами необходимо соблюдать следующие предосторожности:
