Монтаж газового реле производят аналогично описанному б § 6.4. Некоторые газовые реле, устанавливаемые на мощных трансформаторах, например типа BF производства ГДР, комплектуют устройствами отбо-

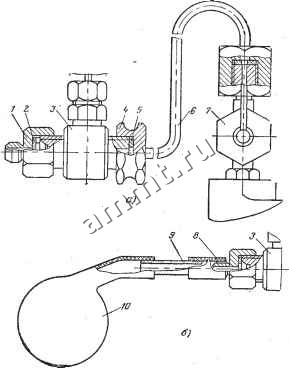

Рис. 7.13. Монтаж устройства для отбора газа из газового реле.

а - монтаж устройства; 6 - отбор газа; 1 - гайка со штуцером; 2 - заглушка; 3 - игольчатый кран; 4 - нажимная гайка; 5 - медная прокладка; 6 - медная трубка; 7 - отборный краник реле; S - шланг; 9 - стеклянная трубка; 10 -- резиновый резервуар.

ра газа с уровня установки трансформатора. Устройство состоит из медного трубопровода, подсоединенного к газоотборному крану газового реле. К трубопроводу подсоединен запорный игольчатый вентиль, закрепленный внизу на баке трансформатора на уровне отбора газа (рис. 7.13,а). Подсоединение устройства производят после установки и заполнения маслом газового реле. При работе трансформатора трубопровод должен быть за-



полнен маслом, а выходное отверстие вентиля закрыто специальной прокладкой.

Для отбора газа из реле снимают заглушающую прокладку из игольчатого вентиля и подсоединяют к его штуцеру резиновую емкость со стеклянной трубкой (рис. 7.13,6). Перед подсоединением из резиновой емкости удаляют воздух. Для этого емкость заполняют сухим трансформаторным маслом, затем сворачивают, выдавливая это масло, и в таком виде емкость подсоединяют к штуцеру игольчатого вентиля. Открьгвают игольчатый вентиль, сливают в резиновую емкость находящееся в трубопроводе отборного устройства масло, затем в емкость поступает газ, скопившийся в газовом реле. Контроль за поступлением газа осуществляют через стеклянную трубку. После отбора газа снова закрывают и уплотняют игольчатый вентиль.

Перед монтажом выхлопной трубы очищают и промывают ее внутреннюю поверхность, затем устанавливают и уплотняют стеклянную мембрану. После этого выхлопную трубу заполняют маслом и проверяют ее масло-плотность и качество уплотнения стеклянной мембраны. Выполнение этих работ описано в § 6.4. Подготовленную выхлопную трубу при помощи крана устанавливают и уплотняют на подсоединительном фланце бака трансформатора, надмасляную полость трубы соединяют патрубком с надмасляной полостью расширителя.

Предохранительные трубы мощных трансформаторов оборудуют патрубками для направленного сброса масла. Монтаж их осуществляют после установки выхлопной трубы.

Во многих конструкциях мощных силовых трансформаторов для предотвращения разрушения бака при внутренних повреждениях вместо выхлопной трубы применяют предохранительные клапаны. Их устанавливают на фланцах, расположенных с противоположных сторон крышки или стенки бака. Как правило, устанавливаются два предохранительных клапана.

Предохранительный клапан (рис. 7.14) состоит из запорного механизма, помещенного в литой корпус, уплотняющей манжеты и патрубка с фланцем, при помощи которого он соединяется с баком трансформатора. Запорный механизм состоит из диска и системы рычагов и пружин. Масса одного предохранительного клапана 54 кг.



Ё закрытом положений кЛаПана диск через систему рычагов плотно прижимается пружинами к резиновой манжете, что обеспечивает герметичность бака трансформатора. При достижении давления масла внутри бака 80 кПа диск преодолевает сопротивление пружин и, двигаясь по направляющим, открывает выход маслу из бака.



Рис. 7.14. Монтаж предохранительного клапана.

а - устройство клапана; 6 - установка транспортной шпильки; / - фланец корпуса; 2 - корпус; 3 - запорный механизм; 4 - патрубок; 5 -диск; 6 - манжета; 7 - крышка; 8 - пробка; 9 - стягивающие болты; 10 - регулировочные шайбы; - транспортная шпилька.

Благодаря выбранной кинематической схеме системы рычагов по мере движения диска сила воздействия на него пружин уменьшается. При понижении давления масла внутри бака до 35 кПа диск под действием пружин возвращается в исходное положение и, прижимаясь к резьбовой манжете, закрывает проход маслу и герметизирует бак трансформатора.

При подготовке к работе предохранительного клапана необходимо удалить болт, фиксирующий диск, а с нижнего фланца снять заглушку. Место установки фиксирующего болта заглушают, а на нижний фланец
