распрямления отвода. Протяжку наконечника с отводом осуществляют вручную или при помощи ручной лебедки. Затем постепенно заводят нижнюю часть ввода внутрь трансформатора до установки опорного фланца ввода на уплотняющую прокладку подсоединительного фланца на баке трансформатора. Одновременно по мере опускания ввода при помощи канатика поддерживают натяжение отвода. При опускании ввода в бак через смотровые люки производят наблюдение за перемещением ввода и натяжением отвода. После опускания ввода на уплотняющие прокладки необходимо проверить правильность расположения его нижней части в баке и заход отвода в экран и трубу ввода. Экран ввода должен располагаться по оси бакелитового цилиндра, а расстояние между экраном и изоляцией трансформатора, а также между экраном и цилиндром должно быть не менее 20 мм. Закрепление и уплотнение кабельного наконечника производят так же, как и на вводах ПО кВ (см. § 6.4). После монтажа ввода необходимо установить и закрепить бачок давления на баке трансформатора, открыть краны, соединяющие полости бачка и ввода, и проверить по манометру давление во вводе.

Для удобства контроля за давлением во вводах в период эксплуатации трансформаторов рекомендуется устанавливать манометры на отдельных фундаментах или металлоконструкциях, располагаемых вблизи трансформатора. В этом случае при контроле давления во вводе необходимо учитывать уровень установки манометра.

д) Монтаж вводов 400-750 кВ

Вводы переменного напряжения 750 кВ выполняют только с протяжной конструкцией подсоединения к отводам обмотки. Вводы переменного напряжения 500 кВ выполняют как с протяжной, так и непротяжной конструкциями подсоединения к отводам обмоток.

Габаритные размеры и массы применяемых вводов приведены в приложении VI. Высота крюка подъемного устройства над уровнем установки трансформатора должна быть достаточной для подъема и установки вводов 500-750 кВ и составлять соответственно не менее 18-20 м.

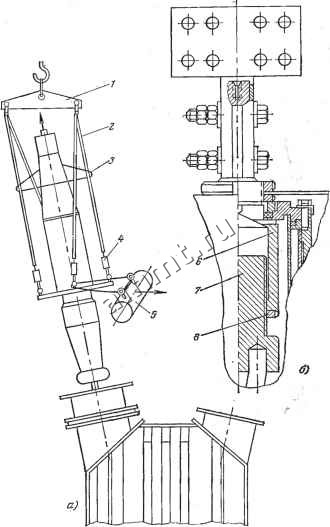

Рис. 7.7. Установка протяжных вводов на напряжение 500-750 кВ. о -установка ввода; б -уплотнение кабельного наконечника; / - траверса; 2-трос; 3 -веревка; 4 -винтовые стяжки; 5 - бачок давления; 6 -верхняя часть кабельного наконечника; 7 - нижняя часть кабельного наконечника; о - контргайка.



проверенные и испытанные вводы перед монтажом на трансформатор устанавливают на монтажной площадке в стойках.

Подъем вводов осуществляют за четыре подъемные скобы на опорном фланце (рис. 1.1,а). Для строповки вводов рекомендуется применять траверсу с четырьмя стальными тросами. При наклонной установке вводов трос подсоединяют к подъемным скобам на фланце через винтовые стяжки, позволяющие создать необходимый угол наклона.

Установку вводов протяжной конструкции на напряжение 220-330 и 500-750 кВ производят аналогично. При этом после установки ввода 500-750 кВ расстояние между его экраном и изоляцией обмотки должно быть не менее 30 мм.

В мощных трансформаторах кабельные наконечники отводов 500-750 кВ выполняют из двух вкручиваемых друг в друга частей, позволяющих регулировать длину отвода при установке вводов в пределах 100 мм (рис. 1.1,6). Для изменения длины отвода необходимо вывернуть верхнюю составную часть наконечника и надежно затянуть контргайку. Закрепление и уплотнение наконечника во вводе производят так же, как и во вводах 110-330 кВ.

Для установки протяжных вводов без слива масла из бака трансформатора разработана специальная конструкция отводов. Отводы от обмоток выполняют из двух частей (рис. 7.8). Первая часть от обмотки до уровня крышки бака сделана из жесткого латунного или медного прутка. Со стороны обмотки до входа в трубу ввода на нем

Рис. 7.8. Отвод обмоток напряжением 500-750 кВ.

; - кабельный наконечник; 2 - гибкая часть отвода; 3контактный наконечник; 4- контактная лопатка; 5 - жесткая часть отвода; 6 - точеный конус; 7 - экран ввода; S - изолированная часть отвопа; S ~ обмотан.
