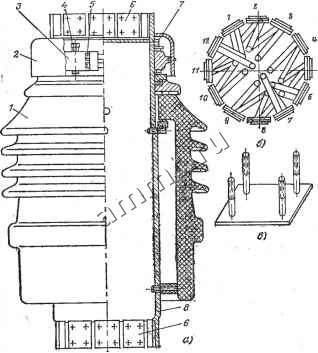

Читальный зал --> Номенклатура силовых трансформаторов допускать касаний твердых предметов, так как цилийд ры можно легко повредить. После монтажа и закрепления установки на баке трансформатора необходимо вытянуть гибкий отвод обмотки и закрепить его к верхнему фланцу кожуха. Монтаж установок трансформаторов тока на напряжение 110-330 кВ производится аналогично. Перед установкой на бак трансформатора к ним крепят цилиндры вводов 110-330 кВ, которые в отличие от цилиндров вводов 500-750 кВ состоят из одного бакелитового цилиндра. Для обеспечения сохранности цилиндров и изоляционных элементов активной части установку цилиндров вводов 220-750 кВ производят при полностью слитом масле. Допускается монтаж цилиндров 220-330 кВ без слива масла из трансформатора, при этом после монтажа необходимо слить масло из бака трансформатора и проверить правильность установки. После установки цилиндров контролируют изоляционные расстояния от цилиндров до элементов активной части, руководствуясь указаниями документации завода-изготовителя. В случае отсутствия специальных указаний изоляционные расстояния от цилиндров до обмотки изоляционной перегородки должны быть не менее 20 мм для классов напряжения 110-500 кВ и 30 мм - для класса напряжения 750 кВ. В некоторых трансформаторах цилиндры вводов ПО-750 кВ закрепляются на активной части в процессе изготовления трансформатора. Установки трансформаторов тока 6-35 кВ могут монтироваться на баке трансформатора совместно с предварительно закрепленными на них вводами. В этих случаях подсоединение токоведущих шпилек вводов к отводам обмоток производится после монтажа установок трансформаторов тока (через имеющиеся на баке трансформатора люки). 6) Монтаж вводов НН При монтаже разборных вводов 6-35 кВ на номинальные токи до 5000 А (см. рис. 4.1) обычно в начале монтажа, установок трансформаторов тока к отводам обмотки подсоединяют токоведущие шпильки вводов. Затем устанавливают и уплотняют изоляторы вводов, как описано в § 6.4. Наряду с обычными разборными вводами для вывода отводов обмоток НН в мощных трансформаторах применяют вводы типов ПНТУ-20/8000 и ПНТУ-20/14000. Такие вводы имеют разъемную конструкцию (рис. 7.5,а-в) и состоят из фарфорового изолятора, токоведущей трубы, верхнего экрана и деталей закрепления и уплотне-  Рис. 7.5. Монтаж вводов типа ПНТУ-20/14000. о -ввод в сборе; Б - раскладка отводов; в -пластина крепления; / - фарфоровый изолятор; 2 - экран; 3 - стягивающее кольцо; 4 - уплотняющий болт; 5 - стягивающий болт; 6 - контактная лопатка; 7 - пробка выпуска воздуха: 8 - токоведущая труба. ния токоведущей трубы. Токоведущая труба изготовлена из меди. Она имеет на торцах контактные лопатки с отверстиями для подсоединения к внешнему токопроводу и отводам обмотки НН. Токоведущая труба вводов типа ПНТУ-20/14000 имеет по 12 контактных лопаток, а вводов ПНТУ-20/8000 - по 6. В верхней части трубы имеется отверстие и установлена пробка для выпуска воздуха из полости ввода при заполнении его маслом Масса ввода типа ПНТУ-20/14000 -206 кг, а ввода типа ПНТУ-20/8000 - 128 кг. Вводы транспортируют собранными в специальной упаковке. Перед установкой их очищают от пыли и грязи. В случае необходимости очистки внутренних частей производят разборку ввода. Разборку вводов осуществляют в следующей последовательности. Снимают экран, отворачивают по периметру уплотняющие болты, а затем снимают стягивающее кольцо и поочередно остальные детали и фарфоровый изолятор. Для снятия кольца необходимо вначале отвернуть стягивающие его болты, установить в образовавщуюся прорезь металлическую пластину, а затем, завернув стягивающие болты, растянуть кольцо так, чтобы был достаточный проход через наплыв в токоведущей трубе. Сборку их осуществляют в обратной последовательности. После испытания напряжением (см. § 4.2) вводы устанавливают на кожухе трансформаторов тока. Подъем вводов осуществляют подъемным механизмом за два противоположных отверстия в верхних контактных лопатках. В случае необходимости наклонной установки ввода подъем производят с помощью троса или пенькового каната, зачаливая их удавкой за соответствующую юбку изолятора. Под трос необходимо подложить мягкую прокладку. При установке вводов не следует ставить их на торцевые части, так как можно повредить контактные лопатки. Если ввод располагается на баке под углом к вертикали, необходимо проследить, чтобы пробка для выпуска воздуха находилась в крайнем верхнем положении. От обмотки выходит пучок отводов, которые подсоединяют к контактным лопаткам ввода. Каждый отвод имеет маркированную цифрами контактную пластину. Маркировка указывает, в какой последовательности по окружности должны располагаться отводы при подсоединении их к контактным лопаткам ввода. На время транспортировки отводы связывают в пучок и закрепляют на активной части. Болтовое соединение контактных лопаток вводов и ластин отводов осуществляют при помощи специальных подсоединительных пластин, изображенных на рис. 7.5.
