изгибаний и других механических воздействии, которые могут привести к закупорке внутреннего отверстия или нарушению герметичности капилляра. Для защиты капилляра от повреждений прокладку его по баку осуществляют в металлических рукавах (рис. 6.12).

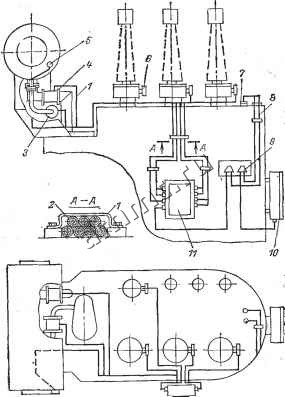

Рис. 6.12. Монтаж контрольных кабелей.

/ - скоба; 2 - кабель, заключенный в металлическом рукаве; 3 - струйное реле регулятора; 4 - газовое реле трансформатора; 5 - реле уровня масла; о-клеммиая коробка трансформаторов тока; 7 - датчик термосигнализатора; 8 -капилляр термосигнализатора; 9 - термосигнализатор; /О - шкаф управления системой охлаждения; - распределительная клеммная коробка.

Контактные выводы термосигнализатора при помощи кабеля, заключенного в металлический рукав, выводят на клеммную коробку трансформатора. Для подсоединения кабеля необходимо отвернуть штуцер, расположенный снизу прибора, пропустить через него кабель и под-

соединить его к соответствующим контактам Термосйг-нализатора. После подсоединения кабель уплотняют путем заворачивания штуцера.

Все кабели от установленной в трансформаторе аппаратуры и встроенных трансформаторов тока заключают в металлический рукав и прокладывают по баку трансформатора до клеммной коробки. Крепление их к стенке бака осуществляют при помощи металлических скоб и болтов (рис. 6.12). Концы металлических рукавов закрепляют в сальниках аппаратов и распределительной клеммной коробки. Распределительную клеммную коробку, как правило, закрепляют на баке трансформатора. СЗна представляет собой сварной шкаф с дверью, в котором расположены контактные выводы. В боковых стенках коробки устанавливают сальники для уплотнения входящих кабелей и закрепления их металлических рукавов и в нижней стенке - сальники для уплотнения выходящих кабелей. Все незадейство-ванные сальники должны быть заглушены во избежание прямого попадания на контактные выводы влаги и лыли.

К контрольной аппаратуре относятся также стрелочный маслоуказатель и реле уровня масла, монтаж которых описан выше.

6.5. МОНТАЖ СИСТЕМЫ ОХЛАЖДЕНИЯ ТИПА МИД

Для трансформаторов мощностью до 6300 кВ-А применяют охлаждающее устройство в виде трубчатых баков и трубчатых радиаторов с естественным движением масла и воздуха (системы охлаждения М). Система охлаждения трансформаторов с навешенными радиаторами состоит из радиаторов и плоских кранов.

Для трансформаторов мощностью от 10 до 100 MB-А применяют охлаждающие устройства в виде трубчатых радиаторов, обдуваемых осевыми вентиляторами (система Д).

Радиатор состоит из верхнего и нижнего коллекторов, в которые вварены трубы. На верхнем и нижнем коллекторах имеются патрубки для присоединения радиатора к баку трансформатора, пробки для слива масла и выпуска воздуха.

Для трансформаторов в основном применяют три типа радиаторов (рис. 6.13,а - в):

1) радиаторы одинарные трубчатые (трубы ввариваются с одной стороны коллектора) (рис. 6.13,а);

й) радиаторы двойные трубчатые (трубы ввариваются с двух сторон коллектора) (рис. 6.13,6);

3) прямотрубные секционные радиаторы (в коллектор ввариваются секции, состоящие из нескольких труб) (рис. 6.13,е).

В табл. 6.2 приведены основные технические данные радиаторов, изготавливаемых ПО Запорожтрансфор-матор .

.ХАЛ

4 5

1 Z 3

Рис. 6.13. Радиаторы системы охлаждения типа Д.

а - одинарный трубчатый; б - двойной трубчатый; в - прямотрубный секционный; / - коллектор; 2 - трубка; S - пробка; 4 - патрубок; 5 - подъемное ушко.

Перед монтажом радиаторы проверяют на маслоплотность опрессовкой сухим горячим трансформаторным маслом и в случае необходимости промывают маслом по схемам, указанным на рис. 6.14,а, б. Опрессовку производят давлением 200 кПа горячего (50-70°С) трансформаторного масла в течение 30 мин. Отсутствие течей масла , в местах приварки труб свидетельствует о достаточной маслоплотности радиатора.

В случае загрязнение радиаторы промывают горячим сухим маслом по схеме на рис. 6.14,6. Количество при-
