повторное измерение остаточного давления в приборе. Абсорбциометр считается герметичным, если давление в нем за этот период повысится не более чем на 30 Па.

Для определения газосодержання масла применяют и другие конструктивные исполнения абсорбциометров, работающих по описанному выше принципу.

Описанный способ определения газосодержання имеет недостатки, влияющие на точность измерения: в стеклянной колбе одновременно с газом выделяются пары влаги; при заливке масла в колбу газ из него выделяется не полностью.

В настоящее время разрабатывается новая методика определения газосодержання масла, исключающая эти недостатки.

Определение механических примесей. В товарных маслах может содержаться много механических примесей различных размеров и различного характера (осадки окружающего воздуха, волокна и др.), которые ухудшают эксплуатационные свойства масла, поэтому при обработке масла необходимо уделять особое внимание удалению из него механических примесей. При обработке масла удаляют в основном примеси размером более 15 мк.

В практике применяют два способа оценки загрязнения маслаг качественный и количественный.

Качественный способ применяется для контроля отсутствия в масле механических примесей больших размеров. Он заключается в визуальной проверке отсутствия механических примесей в залитой в прозрачной пробирке пробе испытываемого масла.

Количественное содержание механических примесей в масле определяется по ГОСТ 6370-59. Способ заключается в пропускании растворенной в бензине пробы масла через предварительно высушенный- при температуре 105-110°С (до получения постоянной массы) беззольный бумажный фильтр, на поверхности которого задерживаются имеющиеся в масле механические примеси. После этого фильтр промывают бензином и просушивают при температуре 105-1 0°С до постоянной массы.

Содержание механических примесей, .% массы, определяют по формуле

-100, . (5.8>

где nil - масса сухого фильтра с механическими примесями, г; /тег -масса сухого фильтра без механических примесей, г; /тез - масса навески испытываемого масла, г.

Этот способ обеспечивает требуемую точность измерения при содержании механических примесей в масле более 0,005исследует отметить, что для оценки загрязненности масел, заливаемых в мощные трансформаторы, требуются более совершенные способы определения механических примесей в маслах, которые в настоящее время разрабатываются.



ГЛАВА ШЕСТАЯ

ПРОИЗВОДСТВО МОНТАЖНЫХ РАБОТ

НА ТРАНСФОРМАТОРАХ 6-110 кВ МОЩНОСТЬЮ

ДО 100 MB А

.1. МОНТАЖ ТРАНСФОРМАТОРОВ ОБЩЕГО НАЗНАЧЕНИЯ, ТРАНСПОРТИРУЕМЫХ В СОБРАННОМ ВИДЕ

В собранном виде, т. е. с установленными узлами и деталями и полностью залитыми маслом, отправляют заказчику трансформаторы габаритов I, II и III, кроме трансформаторов габарита III мощностью 2500- 6300 кВ-А, которые перевозят с установленными расширителем и снятыми радиаторами.

Для вывода отводов обмоток на напряжение 3- 35 кВ применяют разборные вводы (см. рис. 4.1,с-г), а на напряжение до 1 кВ - составные вводы, имеющие верхний и нижний фарфоровый изоляторы (рис. 6.1).

При повреждении фарфорового изолятора вводов 3- 35 кВ и верхнего фарфорового изолятора вводов до 1 кВ их можно легко заменить без съема крышки трансформатора. Для этого необходимо предварительно частично слить масло из трансформатора до уровня, обеспечивающего возможность удаления поврежденного изолятора. Затем, освободив изолятор от крепления на крышке и демонтировав детали крепления токоведу-щей шпильки, снять поврежденный и установить исправный изолятор. Для замены нижнего фарфорового изолятора вводов до 1 кВ необходимо после частичного слива масла разболтнть и снять крышку трансформатора.

Для регулирования напряжения в конструкциях таких трансформаторов обычно применяют переключатели типа ПТР (рис.- 6.2,с, б), обеспечивающие ступенчатое изменение коэффициента трансформации в пределах ±2-2,5%. Переключение производят только на отключенном от сети трансформаторе. Переключатель состоит из подвижных

Рис. 6.1. Составной ввод 1 кВ.

/ - токоведущая шпилька; 2 - уплотнительное кольцо; 3 -верхний фарфоровый изолятор; 4 - уплотняющая прокладка; 6 - нижний фарфоровый изолятор.




и неподвижных контактов и привода. Контакты закрепляют на изоляционных планках. К этим планкам прикреплена рейка, имеющая зубья для зацепления с колесом привода. Привод состоит из колеса, приводного вала, сальника и колпака.

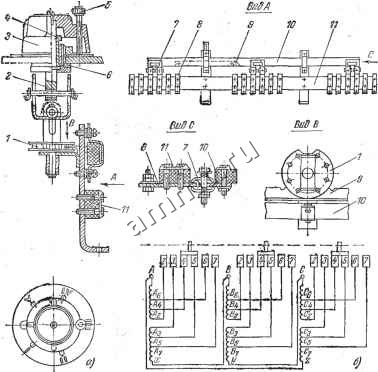

Рис. 6.2. -Монтаж переключателя типа ПТР (переключатель трехфазный реечный).

а - общий ВИД; б - принципиальная электрическая схема; / - колесо; 2 - вал привода; 3 -колпак; -i! - гайка сальника; 5 - фиксирующий впит; 5 - сальник; 7 ~ подвижные контакты; 8 - неподвижные контакты; 9 - рейка; 10 - изоляционная. планка для крепления подвижных контактов; II - планка для крепления неподвижных контактов.

На фланце сальника римскими цифрами нанесены обозначения положения переключателя, а на противоположной каждому обозначению стороне фланца выполнены резьбовые отверстия для фиксации колпака. На колпаке соответственно имеются стрелка, направляемая
