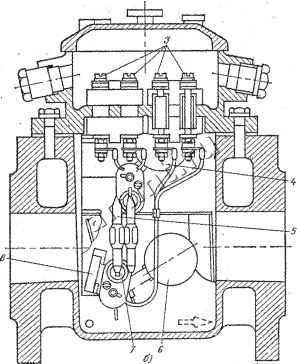

Читальный зал --> Номенклатура силовых трансформаторов про&ерй{от йзолйцй16 электрических Цепей реле относительно корпуса при помощи мегаомметра 500 В. Корпус и крышка реле типа BF (рис. 4.8,а, б) изготовлены из стойкого против атмосферного влияния сплава легкого металла, а внутренняя часть реле - из стали. Для контроля работы внутренней части на боковых сторонах корпуса имеются два смотровых стекла, которые крепятся посредством резьбового кольца из пластмассы. Верхние стекла имеют градуированную шкалу в кубических сантиметрах. Для защиты против загрязнений стекол прикреплены откидные крышки. В самой низкой точке корпуса на двух сторонах имеется по одной пробке для слива масла из реле. К крышке реле прикрепляют внутреннюю часть, краник для отбора газа, контрольный клавиш для проверки работы реле и выводы от рабочих контактов. Зажимы подключения к выводам, а также подключения защитного провода находятся в коробке подключений, пристроенной к крышке и закрываемой подвижной заслонкой. Чтобы воспрепятствовать скоплению конденсата в клеммной коробке, имеется отверстие для циркуляции воздуха, устроенное подобно лабирлнту. - Внутренняя часть реле имеет два рабочих элемента: верхний, состоящий из поплавка с манипермагнитом и магнитной трубки с электрическими .контактами, и нижний, состоящий из поплавка, манипермагнита, магнитной трубки с электрическими контактами и переставляемой подпорной заслонки. Обычно контакты верхнего элемента реле включаются в цепи сигнализации, а нижнего элемента - в цепи отключения трансформатора от сети. В нормальном состоянии оба поплавка находятся в верхнем положении. Если уровень масла в реле снижается вследствие вытеснения его поступающим газом или утечки масла из трансформатора из-за неплотности, то одновременно верхний поплавок перемещается в нижнее положение. Примерно на полпути магнит, механически связанный с поплавком, проходит около магнитной трубки управления, вследствие чего замыкаются электрические контакты. При этом уровень масла на шкале смотрового стекла достигает значения 300 см. Дальнейшее понижение уровня масла в реле побудит к погружению также и нижний поплавок. При этом механически связанный с ним магнит, проходя около прилежащей к нему магнитной трубки, вызывает замыкание контактов до того, как уровень масла достигнет отверстия нижней трубы. Образующийся вследствие бурного газообразования внутри трансформатора сильный поток масла попадает на расположенную вблизи входного штуцера подпорную заслонку, которая меняет свое положение в направлении потока. При этом магнит также проходит около прилежащей к нему магнитной трубки управления и контакты замыкаются. Соединенную с нижним поплавком подпорную заслонку можно отрегулировать иа срабатывание при скорости потока от 65 до 150 см/с. Для изменения уставки срабатывания реле необходимо отпустить установочный болт, находящийся на нерабочей стороне промежуточного листа, вынуть магнитодер-жатель из стопорных шлнцев и передвинуть его до появления в окне магнитодержателя требуемого показателя срабатывания. Перед установкой на трансформатор реле необходимо освободить от упаковки и транспортных креплений и проверить действие рабочих элементов при помощи контрольного клавиша. При нажатии на клавиш должны опускаться вначале верхний, а затем   Рис. 4.8. Газовое реле типа BF. а- крышка реле; б -разрез; / - кран для отбора газа; 2 -клавиш контрольный; 3 -- контактный зажим для подключения кабеля; 4 - верхний поплавок; 5 -магнитная трубка; б -нижний поплавок; 7 - манипер-магннт; о - подпорная заслонка. нижний поплавки й соответственно срабатывать электрические контакты вначале верхнего, а затем нижнего рабочих элементов. Работа поплавков контролируется через смотровые окна в корпусе реле, а срабатывание электрических контактов - при помощи лампочки или других приборов. 6J Подготовка термометричееких сигнализаторов Термометрические сигнализаторы типа ТС-100 предназначены для контроля за температурой масла в трансформаторе и автоматического управления работой системы охлаждения. Они представляют собой парожид-костные дистанционные термометры с электроконтактным устройством. Термосигнализатор состоит из термобаллона, заполненного специальной жидкостью (хлорметил) и устанавливаемого в гнезде на баке трансформатора, капилляра и прибора со шкалой, внутри которого имеются манометрическая пружина, система передачи движения и система электрических контактов. Принцип действия термосигнализатора основан на зависимости между температурой и давлением насыщенных паров заполнителя (хлорметила), заключенного в герметически замкнутой системе. Рисунок 4.9 поясняет работу термосигнализатора. При изменении давления паров происходит деформация манометрической пружины, последняя посредством рычажного устройства приводит в движение стрелку на шкале прибора и вызывает скольжение контактных щеток по контактному сектору. Один из секторов связан с желтым, а другой -с красным установочными указателями на шкале прибора. Замыкание электрических контактов происходит при совпадении конца указательной стрелки с концом установочной стрелки. При повышении температуры происходит замыкание контакта, соответствующего красному установочному указателю, причем контакт, соответствующий желтому установочному указателю, остается замкнутым. Установка красного и желтого указателей на требуемое значение температуры производится при помощи предусмотренных для этого винтов. Ниже приведены основные технические данные термосигнализатора типа ТС-100: Пределы измерения, °С........ 0-100 Интервалы температур, °С . . . . . О-г-40 40-100 Цена деления.........о Допустимая погрешность при температуре 20±5°С, % 4 2,5 То же, С............±4 ±2,5
