да1злений сушку выполняют до прекращения выделения влаги в охладительной колонке. Значения параметров изоляции обмоток {Reo, tg6) в течение последних 48 ч должны быть установившимися. При этом продолжительность сушки с момента достижения предельных значений остаточного давления, сут, должна быть не менее:

Для трансформаторов на напряжение 330-500 кВ ... 13 Для трансформаторов на напряжение 150-220 кВ . . . 10

После окончания вакуумной сушки отключают нагрев и, не останавливая вакуум-насоса, охлаждают изоляцию до температуры 65-85°С. Затем, подсоединяя к крану для заливки масла маслообрабатывающую установку, заливают в бак трансформатора не менее 1 т масла для промывки дна. После промывки масло сливают через сливной бачок. После этого заливают трансформатор предварительно подготовленным и нагретым до температуры 50-60°С сухим маслом со скоростью не более 3 т/ч до уровня 150-200 мм от верха крышки. Масло должно отвечать требованиям, описанным в § 5.1.

После заливки обрабатывают изоляцию и масло при соответствующем остаточном давлении, но не более 665 Па в течение не менее 10 ч для трансформаторов на напряжение 150 кВ и 20 ч для трансформаторов на напряжение 220-500 кВ. Затем перекрывают установленный на баке кран вакуум-провода, останавливают вакуум-насос и, подавая в полость надмасляного пространства осушенный при помощи силикагелевого воздухоосушителя воздух, создают в баке атмосферное давление. Выдерживают изоляцию в таком состоянии: 12 ч для трансформаторов 150 кВ, 24 ч для трансформаторов 220-500 кВ.

В процессе сушки постоянно контролируют температуру активной части и бака, остаточное давление в баке, параметры изоляции Reo, tg6, АС/С, количество выделенного конденсата с периодической записью значений контролируемых параметров в журнале сушки. Для регулировки температуры в требуемых пределах периодически отключают намагничивающую обмотку.

В процессе сушки tg б обмоток измеряют при напряжении не более 220 В.

В трансформаторах, в которых установлены образцы изоляции, после окончания сушки также проверяют влагосодержание образцов. Остаточное влагосодержание образцов всех толщин не должно превышать 17о.



13.3. ОСОБЕННОСТИ БЕЗВАКУУМНОЙ СУШКИ ТРАНСФОРМАТОРОВ В СОБСТВЕННОМ БАКЕ ИНДУКЦИОННЫМ МЕТОДОМ НАГРЕВА

Подготовку к безвакуумной сушке трансформаторов осуществляют согласно указаниям, приведенным в § 13.2. Безвакуумной сушке подвергаются трансформаторы 110-150 кВ, баки которых не рассчитаны на полный вакуум. Для продувки при сушке таких трансформаторов применяют вакуум-насосы типов РМК и ВВП, при этом они должны быть отрегулированы на создание остаточного давления в баках не менее 55 кПа. Технические данные применяемых вакуум-насосов приведены в приложении XIII.

Процесс сушки можно разбить на следующие последовательные этапы: подъем температуры, нагрев изоляции, сушка с подсосом воздуха, сушка без подсоса воздуха, пропитка изоляции маслом.

Поэтапный подъем температуры и нагрева изоляции выполняют таким же способом, как и при вакуумной сушке. Минимальное время нагрева изоляции при напряжении ] 10 кВ, ч, приведено ниже:

Более 80 МВ-А.............60

От 16 до 80 МВ-А............35

От 6,3 до 16 МВ-А............30

До 6,3 МВ-А . . 25

После нагрева включают вакуум-насос и равномерно по 13,5 кПа за каждые 15 мин понижают давление в баке до 60 кПа. Затем через фильтр создают подсос горячего воздуха в бак трансформатора и, поддерживая в нем давление 60 кПа, продолжают сушку до прекращения изменений значений параметров изоляции. Отключают подсос воздуха, создают остаточное давление в баке 55 кПа и продолжают сушку до получения установившихся значений параметров изоляции (Reo, tg6 и ДС/С) и прекращения выделения влаги в охладительной колонке в течение не менее 48 ч. При этом продолжительность сушки без подсоса воздуха должна быть не менее 10 сут. Затем по технологии, описанной в § 13.2, производят охлаждение активной части, промывку дна бака,.заливку и пропитку изоляции сухим маслом.

Сушку трансформаторов малой мощности напряжением 35 кВ и ниже можно производить без применения вакуумного оборудования.

Для продувки активной части во время сушки на таких трансформаторах снимают верхнюю крышку бака



либо устанавливают на крышке специальную трубу и создают естественную или принудительную циркуляцию сухого воздуха в баке.

1Э.4. ДРУГИЕ МЕТОДЫ НАГРЕВА АКТИВНЫХ ЧАСТЕЙ ПРИ СУШКЕ ТРАНСФОРМАТОРОВ В СОБСТВЕННОМ БАКЕ

а) Нагрев трансформаторов при помощи пара

Паровой метод нагрева трансформаторов при сушке применяют на объектах, где имеются источники пара соответствующих параметров. Для устройства парового нагрева под дно бака и по периметру устанавливают паронагревателн. Расстояние от паронагрева-телей до стенок бака должно быть не менее 200 мм. При помощи паропроводов с проходным диаметром 25-30 мм нагреватели соединяют в несколько независимых параллельных цепей (рис. 13.4,а, б). Такое расположение нагревателей дает возможность регулировать нагревательную способность схемы н выдерживать заданные параметры сушки.

Для нагрева трансформатора 100-200 MB-А необходимы нагреватели общей теплоотражающей площадью 250-300 м. Для нагрева обычно применяют пар с давлением 500-600 кПа при температуре 150-180°С.

В схеме нагрева предусмотрены термометры и манометры для контроля параметров пара, конденсационные горшки для конденса-

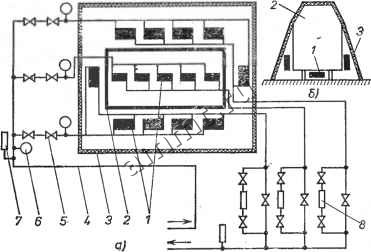

Рйс. 13.4. Схема нагрева трансформаторов паровыми нагревателями-а - расположение нагревателей и Приборов контроля; б - схма утепления; / - паровой нагреватель; 2 -бак трансформатора; 3 - теплоизоляция; 4 - паропровод; 5 - кран; 6 - манометр; 7 - прибор контроля температуры пара; 8 - конденсатный горшок.
