тормозной магистрали. Затем при помощи главных доь!- кратов трансформатор поднимают на высоту, позволяющую закрепить каретки к днищу. Для обеспечения безопасности работ в процессе подъема необходимо непрерывно подтягивать предохранительную гайку домкрата.

После установки кареток опускают главные домкраты до тех пор, пока трансформатор не станет каретками на рельсы, а между верхними опорными плитами транспортера и баком трансформатора появится зазор в 15-20 мм. Затем при помощи вспомогательных домкратов, которые упираются в консоли, разгружают и вынимают соединительные валики Для выемки валиков используют специальный винтовой домкрат, входящий в комплект приспособлений транспортера.

2.5. ПЕРЕМЕЩЕНИЕ ТРАНСФОРМАТОРОВ ПО ТЕРРИТОРИИ ПОДСТАНЦИИ

Силовые трансформаторы мощностью 1 MB-А и более устанавливают на переставных катках или поворотных каретках, которые одновременно служат для поперечного и продольного перемещения трансформаторов по территории подстанции. Трансформаторы мощностью 1-1,6 MB-А класса напряжения 6-35 кВ оборудуются четырьмя гладкими переставными катками, трансформаторы большей мощности и высших классов напряжения оборудуются четырьмя или более поворотными каретками в зависимости от их массы. Схемы размещения катков и кареток в трансформаторах в зависимости от их массы показаны на рис. 2.8,а-д. Расстояния между катками в трансформаторах мощностью до 1,6 MB-А и ширина колеи в трансформаторах массой до 200 т приведены ниже:

Расстояние между средними

линиями гладких катков, мм 550 660 820 1070 1594 Ширина колеи для катков с

ребордой, мм .... 1524 2000 2500 3000 -

Заводы изготовляют несколько типов кареток разной грузоподъемности. Технические данные кареток указаны в таблице.

Каретки крепят к специально предназначенным площадкам днища трансформатора при помощи болтов и направляющих штырей. Для облегчения установки каретки и возможности ее поворота при изменении на-



-7Z77777777Z77-y77i

75Z(Z000)

r5Zi(Z000)





3ise

i . -a- -P- -f

Ал. 4- ,4- - 4- 4- -

U i J-

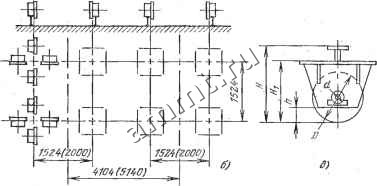

Рис. 2.8. Схемы расположения кареток трансформаторов. а - для трансформаторов массой 200-255 т; б - для трансформаторов массой 255-300 т; в - для трансформаторов массой 300-500 т; г - двухкатковая каретка; д - однокатковая каретка.



правления перемещения имеющийся на каретке поворотный болт вводят в паз опорной площадки днища.

Каретки устанавливают при помощи автокрана или автопогрузчика, как указано на рис. 2.9,(3, б.

Технические данные поворотных кареток

Грузо-

Размеры, мм

Количе-

подъем-

Масса,

ство кат-

ность,

С одним

катком

С двумя

катками

1100

290,5

♦ Расстояние между опорньши пластиналш вала катка.

Если трансформатор расположен на шпальной клети, для установки кареток вначале поднимают домкратами одну сторону трансформатора и, разбирая расположенную под ней часть клети, закрепляют каретки опускают трансформатор на рельсы. Затем аналогично располагают остальные каретки, разбирая вторую часть клети. Для установки домкратов выкладывают опорные площадки.

Перемещение трансформаторов, установленных на каретки или катки, осуществляют при помощи электролебедки или других механизмов, обеспечивающих требуемое тяговое усилие с использованием полиспаста. Необходимое тяговое усилие, кг, для перемещения трансформатора вычисляют по формуле

F=l,5Q/i? (0,07+0, W/2), (2.9)

где Q - масса трансформатора, кг; R - радиус катка по поверхности катания, см; d - диаметр оси катка, см.

Во избежание повреждения кареток и дна бака трансф,орматора железнодорожные пути, предназначен-
