граммой испытания или техническими условиями на конкретн! изделие.

Основным требованием, предъявлемым к изделиям, подвергае-1 мым климатическим, механическим и электрическим испытаниям, является сохранение выходных (проверяемых) параметров после проведения испытания в пределах, установленных техническими условиями.

Испытания проводят в камерах и на стендах, имитирующих воздействие различных климатических и механических факторов. Если нельзя воспроизвести полный комплекс условий эксплуатации, то испытания проводят в реальных условиях (натурные испытания).

Изделия перед испытаниями должны пройти контроль и этап приработки. Последний уменьшает вероятность отказов, вызван- ных скрытыми дефектами производства. Приработке целесообраз-но подвергать все изделия и отдельные наименее надежные эле- 4 менты схемы, имеющие ярко выраженный период приработки. Приработка значительно удлиняет цикл изготовления, но повыша- ; ет надежность. Весьма важным является установление времени и режимов (тепловых и электрических) для выполнения этой операции. ]

Продолжительность приработки целесообразно ограничить участком / кривой интенсивности отказов (см. рис. 8.2).

23.2. Механические испытания

Механические испытания предусматривают проверку работ изделия в условиях воздействия механических факторов, создаваемых в реальной обстановке или с помощью специальных HcnHTa- -тельных устройств. В результате механических воздействий во* можны нарущения как механической прочности отдельных элементов изделия, так и его монтажа (самоотвинчивание винтов, облоМ.-выводов радиодеталей, скол керамики, разрывы в местах пайкнг и др.).

Механические испытания включают в себя вибрационные и ударные испытания, испытания на воздействие линейных ускорений и на транспортирование.

Вибрационные испытания. Эти испытания являются основными и наиболее универсальными при испытании электрических устройств и их элементов на механические воздействия.

Вибрации изменяют электрические параметры аппаратуры й существенно влияют на контактные соединения. Особо опасны вибрации, если собственная резонансная частота механических колебаний элементов совпадает с частотой вибрации. Резонансные ча- -стоты известных элементов схемы (радиодеталей, микросхем и др.) массой 0,3 ... 12 г с выводами диаметром 0,6 ... 1 мм и длиной 30 мм , составляют 200 ... 450 Гц.

Вибрацию можно рассматривать как колебательное движение материальной точки или тела относительно своего исходного положения. Она может быть периодической и случайной. Периодическая вибрация может быть гармонической и полигармонической, а случайная - стационарной и нестационарной (узкополосной и широкополосной).

Простейшей формой периодических колебаний являются гармонические (рис. 23.2), которые описываются выражением

л;(0=А8т(2л/7+ср),

(23.1) pjjp 23.2. Гармоническое колебание где x{t) -смещение или размах

колеблющейся величины от положения равновесия в момент времени t, мм; А - амплитуда перемещения, т. е. абсолютное значение наибольшего смещения от среднего значения, мм; Т - период колебания; ф - начальная фаза.

Величина /, обратная периоду Т, называется частотой колебаний:



f=VT.

(23.2)

I I /\A>

Время

Рис. 23.3. Представление прямоугольных колебаний с помощью синусоидальных колебаний

Под частотой понимается число колебаний в секунду. Угловая частота

<о2я/=2я/Т. (23.3)

Введя в формулу (23.1) вместо периода частоту, получим

(23.4)

В практике более распространенной является периодическая полигармоническая вибрация. Такие колебания можно представить посредством разложения в ряд Фурье как сумму гармонических колебаний с частотами, кратными основной частоте.

Колебание, изображенное на рис. 23.3, приближенно можно описать с помощью трех синусоидальных колебаний.

Сложение трех колебаний S S3 и S5 дает результирующее колебание Sr. Приближение может быть сколько угодно улучшено, если добавить Sj, Sg,....



Синусоидальную составляющую с наименьшей круговой часто-! той (л=2п1Т называют первой или основной гармоникой; состав-! ляющую с удвоенной частотой 2©=2(2я/Г) - второй гармоникой и т. д. Все гармоники начиная со второй называют высшими. Чем ближе форма колебаний к синусоиде, тем меньше гармоник надо брать, чтобы сумма их с удовлетворительной точностью воспроизвела форму несинусоидальных колебаний. Случайной называется вибрация, параметры которой изменяются во времени и постоянства статистических характеристик не ожидается.

6 ajc

Рис. 23.4. Представление прямоугольных колебаний в виде спектра

Рис. 23.5. Схема электродинамической вибрационной установки:

/ - система управления; 2 - усилитель мощности; 3 - согласующее устройство; 4 - вибростенд; 5 - виб-;Эоизмерительный преобразователь; 6 - катодный повторитель

Описание колебательного процесса, показанного на рис. 23,3, можно представить в виде спектра. Ординаты, называемые спектральными линиями, изображают амплитуды отдельных частот. Такой спектр называют линейчатым. Он представляет простейшее изображение колебательного процесса (рис. 23.4).

Вибрационные испытания производятся на электродинамических вибрационных установках (рис. 23.5). По форме возбуждаемых колебаний ра;зличают генераторы синусоидальной и случайной вибрации. Такие генераторы имеют каналы обратной связи и называются системой управления вибрационными процессами. Они включают в себя устройства автоматического поддержания заданного ускорения и перемешения, а также автоматического качания частоты в заданном диапазоне и с заданной скоростью.

Усилитель мощности усиливает сигнал переменного тока, который поступает в подвижную катушку вибростенда.

Согласующее устройство предназначено для согласования выходного сопротивления усилителя мощности с входным сопротивлением подвижной катушки.

Виброизмерительный преобразователь служит для выработки электрических сигналов, пропорциональных амплитуде ускорения. Эти сигналы поступают на измерительное устройство аппаратуры управления и схему поддержания заданной амплитуды.

Катодный или эмиттерный повторитель предназначен для согласования сопротивлений без изменения амплитуды сигнала.

Наиболее широкое применение получили электродинамические вибраторы (рис. 23.6), принцип действия которых основан на взаимодействии проводника с током постоянного магнитного поля. Катушка подмагничивания 3, по которой протекает постоянный ток, соз- 8 дает в магнитопроводе 5 постоян- 7. ный магнитный поток б, пересекающий воздушный зазор магнитопро- е вода. В этом зазоре помещена цилиндрическая подвижная катушка 2, через которую пропускается переменный ток. Подвижная катушка жестко соединена с рабочим столом вибратора 9 и удерживается в нужном положении с помощью гибких подвесок 8. В результате взаимодействия постоянного магнитного ПОТО- 33.6. Электродинамический ка с переменным магнитным полем вибратор возникает сила, перемещающая подвижную катушку, а следовательно, и рабочий стол с изделием /. Направление движения подвижной катушки изменяется в соответствии с направлением тока. Магнитный экран 7 обеспечивает защиту изделия 1 от действия магнитного поля вибратора, который установлен в раме 4. Рама дает возможность поворота вибратора на цапфах на угол 90° от вертикали.



рис. 23.7. Структура виброиз-мерительиого прибора:

/ - пьезоэлектрический преобразователь; 2 - согласующий усилитель; 3 - измерительный усилитель; 4 - детектор; 5 - измерительный прибор

Рис. 23.8. Типовые конструкции пьезоэлектрических преобразователей:

а - клееный; б - с упругим поджимом; / -инерционный груз, 2 - пьезоэлемент; 3 - основание; 4 - пружина

Для измерения вибраций применяют различные виброизмерительные приборы (рис. 23.7), основной частью которых является вибропреобразователь. Наиболее часто используют пьезоэлектрические внбропреобразователи, действие которых основано на исполь-



зовании прямого пьезоэлектрического эффекта. Он состоит в том,! что некоторые вещества с кристаллической структурой (кварц, ти-танат бария и др.) при действии механических сил превращают механическую энергию в электрическую (рис. 23.8). Виброизмерительный преобразователь жестко кренят к испытуемому изделию. При воздействии механических колебаний на корпус преобразователя инерционный элемент давит на пьезоэлемент, на электродах которого генерируется электрический заряд, пропорциональны \ ускорению элемента.

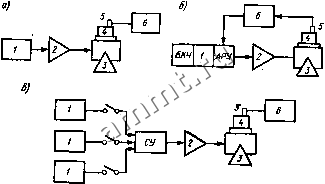

Рис. 23.9. Структурные схемы испытаний гармонической вибрацией:

а -на фиксированных режимах; б - методом качающейся частоты; в - на полнгармоннческне вибрации; / - задающий генератор; 2 - усилитель мощности; 3 - вибратор; 4 - испытуемое изделие; 5 - виброизмерительиый преобразователь; 6 - виброизмерительная аппаратура; БКЧ - блок качания частоты; АРУ - авто- J матический регулятор уровня; СУ - суммирующее устройство ,

Электронные изделия проверяют на вибропрочность и виброустойчивость. Испытания вибропрочности выполняют на одной частоте с целью выявления грубых дефектов и проверки способностч, изделия противостоять разрущающему действию вибрации и выполнять свои функции после воздействия вибрации.

Проверку виброустойчивости ведут при плавном изменении в течение 3 ... 5 мин частоты от нижнего предела до верхнего и обратно. Аппаратура считается выдержавшей испытание, если при воздействии вибрации в диапазоне заданных частот не наблюдаются механические повреждения, а электрические параметры сохраняют свои значения в пределах технических условий.

В зависимости от вида вибрации различают испытания с периодической и случайной вибрацией. Испытания с периодической вибрацией могут выполняться на одной частоте, гармонической вибрацией переменной частоты и полигармонической вибрацией.

Испытания на одной частоте (рис. 23.9, а) выполняют с целью выявления грубых дефектов и проверки способности изделия про-392

тивостоять разрушающему действию вибрации и выполнять свои функции после воздействия вибрации. При таких испытаниях указывают диапазоны частот, время выдерживания изделия на высшей частоте каждого диапазона и продолжительность выдержки.

Испытания гармонической вибрацией переменной (качающейся) частоты (рис. 23.9, б) проводят при плавном изменении в заданном диапазоне частот от нижней до верхней частоты и обратно при постоянстве заданных параметров вибрации в течение определенного времени. Такой метод позволяет легко определять собственные частоты изделия и величины резонансных амплитуд. При этом любая резонансная частота изделия, соответствующая диапазону частот испытания, будет возбуждаться дважды за каждый цикл качания.

Испытание полигармонической вибрацией (рис. 23.9, в) заключается в одновременном воздействии гармонических вибраций с различными фазами. Спектр таких вибраций является линейчатым и может быть определен рядом Фурье с небольшим числом гармонических составляющих. Суммарный сигнал подается на усилитель мощности вибростенда. Метод достаточно прост и отличается от испытания гармонической вибрацией числом сигналов задающих генераторов и необходимостью регулирования фазовых сдвигов между этими сигналами. Возможности метода ограничены количеством задающих генераторов и сложностью настройки. Наиболее целесообразно его применять в тех случаях, когда реальная вибра-дия представляет собой детерминированный периодический процесс.

Испытания случайной вибрацией получили широкое распространение в качестве моделей реальных процессов. При таких испытаниях принимается гипотеза о нормальности закона распределения и локальной стационарности случайных вибраций. Это значит, что статистические характеристики, вычисленные в определенном интервале времени, дают адекватное описание вибрационного процесса на этом отрезке времени.

Испытания случайной вибрацией могут выполняться широкополосной, узкополрсной и реальной вибрациями.

При испытаниях широкополосной вибрацией (рис. 23.10, а) в качестве сигнала возбуждения используется широкополосный случайный сигнал, который пропускается через узкополосные фильтры с фиксированным уровнем частот. В современных установках используется от 40 до 120 узкополосных фильтров. Область частот, пропускаемых фильтром, называется полосой пропускания.

Испытание узкополосной случайной вибрацией (рис. 23.10, б) требует задающей аппаратуры простой конструкции и обеспечивает быстрый выход на требуемый режим. Полосовой избирательный усилитель, выполняющий роль фильтра, имеет четыре перенастраиваемые полосы: 3, 10, 30 и 100 Гц. При правильной регулировке этот метод обеспечивает то же число наиболее важных
