крутизна характеристики триода S - это параметр, показывающий, на сколько миллиампер изменится ток анода при изменении напряжения сетки на 1 В при постоянном напряжении анода:

при (Уа = const.

Крутизна определяет наклон анодно-сеточной характеристики и измеряется в миллиамперах на вольт (мА/В). Крутизна в разных точках характеристики различна. Для данной точки крутизну характеристики можно определить по анодно-сеточной характеристике, найдя приращения тока анода ДД и напряжения сетки Д(Ус как разность, соответственно, токов анода и напряжений сетки для двух близлежащих точек характеристики.

Для разных типов триодов крутизна характеристики может иметь значение от 1-2 до 30-40 мА/В.

Внутреннее сопротивление триода Ri - это параметр, показывающий, на сколько вольт надо изменить напряжение анода, чтобы ток анода изменился на 1 А при постоянном напряжении сетки:

Ri = Агг- РИ = const.

Внутреннее сопротивление характеризует сопротивление лампы изменению тока; это сопротивление при переменном токе. Его называют также дифференциальным сопротивлением.

Внутреннее сопротивление, определяемое для разных точек, различно. В данной точке его можно определить, взяв на анодной характеристике близко расположенную вторую точку и найдя приращения напряжения анода Д(Уа и тока анода ДД. Ri может иметь значения от сотен ом до десятков килоом.

Коэффициент усиления триода р - это параметр, показывающий, во сколько раз изменение напряжения сетки сильнее влияет на ток анода, чем такое же по величине изменение напряжения анода. Его можно вычислить по двум анодным или анодно-се-точным характеристикам как отношение приращения напряжения анода к приращению напряжения сетки при одном и том же значении тока анода:

Р = -Г77- при /а = const.

В анодной системе координат приращение напряжения сетки определяется как разность постоянных значений (Ус1 и Uc2, при которых снимались характеристики. В системе анодно-сеточных координат аналогично определяется Д(Уа. Коэффициент усиления триода в зависимости от конструкции электродов может иметь значения от 5-10 до 80-100.

Для определения всех трех главных параметров для данной точки А на семействе статических характеристик строят прямоугольный характеристический треугольник ABC так, чтобы его вершины лежали на двух соседних характеристиках, катеты были параллельны осям координат, а гипотенузой служил отрезок АВ характеристики (рис. 2.8). Это можно сделать как на анодных, так и на анодно-сеточных характеристиках. На семействе анодных характеристик (рис. 2.8, а) катет АС соответствует

50 100 I50 в

-8 -6 -4 -2 О Up В Uc2

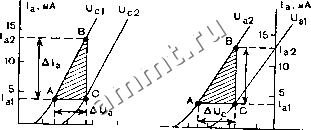

Рис. 2.8. Определение главных параметров триода по анодным (а) и анодно-сеточным характеристикам (б)

приращению анодного напряжения Д(Уа, катет ВС - приращению тока анода ДД, а разность напряжений (Ус2 и (Ус1 - приращению напряжения сетки. По найденным приращениям определяют параметры:

и.2 - /Ус.

А/У,

А/У,

и,2 - /Ус,

Аналогично можно определить параметры по анодно-сеточным характеристикам (рис. 2.8, б).

Главные параметры, вычисленные для одной точки характеристики, связаны между собой соотношением, которое носит название уравнения параметров:

11= SRi.

Проницаемость лампы D характеризует долю электрического поля анода, которая сквозь сетку влияет на вылетающие из катода электроны. Чем меньше проницаемость, тем сильнее экранирующее действие сетки и больше коэффициент усиления.

Таким образом, проницаемость - величина, обратная коэффициенту усиления \i:

Учитывая это, можно записать уравнение параметров триода

так:

DSRi= 1.

Статическое сопротивление триода Ro - это сопротивление при постоянном токе. Для данной точки характеристики оно определяется как отношение напряжения анода к току анода:

Рассеиваемая анодом мощность Р - это энергия, приносимая на анод электронами в одну секунду. Она равна произведению тока анода на напряжение анода:

P. = hU..

Для каждого типа ламп максимально допустимое значение рассеиваемой анодом мощности Ра макс, при котором анод не перегревается выше допустимой температуры, указывается в справочниках.

Добротность лампы G характеризует максимальную полезную мощность усиливаемых колебаний, которую может развить лампа на нагрузке при амплитуде усиливаемых колебаний на сетке в один вольт. Добротность вычисляется как произведение коэффициента усиления крутизну характеристики:

G = \iS

и измеряется в милливаттах на вольт в квадрате (мВт/В).

2.2.4. Типы и применение триодов. Междуэлектродные емкости

Триоды могут быть применены как для усиления электрических колебаний низкой частоты, так и в качестве генераторных ламп. Типы триодов различают по мощности: маломощные триоды используют для предварительного усиления напряжения электрических колебаний, а триоды большой мощности - в мощных усилителях и генераторах электрических колебаний.

Триоды, предназначенные для усиления напряжения, должны иметь большой коэффициент усиления х - до 30-100, а также большое внутреннее сопротивление /? достигающее 50-100 кОм, при небольшой крутизне характеристики S, не превышающей

1-2 мА/В. Триоды для мощных усилителей должны иметь большую добротность и относительно большую крутизну характеристики - до 6 мА/в и более, а также большое значение Яа акс- При этом их коэффициент усиления не превышает 4-10, внутреннее сопротивление тоже невелико - до нескольких килоом.

По конструкции триоды могут быть одинарные и двойные. В баллоне двойного триода вертикально расположены две трех-электродные системы. Условное обозначение двойного триода см. на рис. 2.3.

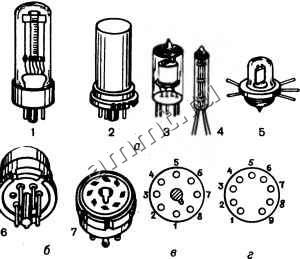

Рис. 2.9. Конструктивное оформление электронных ламп (а): / - в стеклянном баллоне; 2 - в металлическом баллоне; 3 - пальчиковая миниатюрная лампа; 4 - сверхминиатюрная лампа; 5 - лампа типа желудь ; 6 - октальный цоколь; 7 - ламповая панелька; цоколевка (б); в - система отсчета выводов октального цоколя; г - то же для пальчиковой лампы

Система буквенно-цифрового обозначения электронных ламп состоит из четырех элементов:

первый элемент - число, обозначающее напряжение накала в вольтах, округленное до целого числа;

второй элемент - буква, указывающая систему электродов лампы: для диодов - Д; для выпрямительных диодов (кенотронов) - Ц; для триодов - С, для двойных триодов - Н;

третий элемент - число, обозначающее порядковый номер разработки данного типа прибора;

четвертый элемент - буква, указывающая тип конструктивного оформления прибора: С - в стеклянном баллоне нормального размера, П - в пальчиковом баллоне, т. е. в стеклянном баллоне диаметром 10 и 22,5 мм, Р - сверхминиатюрная лампа в стеклянном баллоне диаметром до 4 мм, А - диаметром до 6 мм,

Б - диаметром до 10 мм, Ж - в стеклянном баллоне типа желудь*, К - в керамическом баллоне; для ламп в металлическом баллоне четвертый элемент отсутствует. Примеры конструктивного оформления электронных ламп даны на рис. 2.9, о.

Примеры обозначений тр-иодов: 6С5 - триод с напряжением накала 6.3 В. пятый порядковый номер разработки, в металлическом баллоне; 6Н2П, 6НЗП - двойные триоды с напряжением накала 6,3 В, в пальчиковом стеклянном баллоне, соответственно, второй и третий порядковые номера разработки.

Систему внешних выводов электродов на штырьки цоколя или баллона называют цоколевкой лампы. Примеры цоколевки даны на рис. 2,9, б. Номера выводов каждого электрода и система отсчета их (рис. 2.9. в. г) приводятся в справочниках по электровакуумным приборам. Для ламп в металлических и стеклянных баллонах нормальных размеров наиболее распространен восьмиштырьковый цоколь; в центре его пластмассовый направляющий ключ в виде цилиндра с выступом. Такой цоколь вставляется в ламповую панельку, имеющую восемь гнезд по окружности и отверстие в центре, только в одном положении ключа: когда выступ входит в прорезь центрального отверстия.

Рис. 2.10. Статические междуэлектродные емкости триода

Для пальчиковых ламп, выполняемых в стеклянном баллоне без цоколя, применяется несимметричное расположение семи или девяти металлических штырьков, вваренных снизу в баллон. Между первым и последним штырьком расстояние больше, чем между остальными соседними штырьками.

Конструкция триодов такова, что между каждой парой металлических электродов, разделенных изолирующим вакуумным промежутком, создается паразитная емкость. Эти емкости называют статическими междуэлектродными емкостями. В триоде имеются три междуэлектродные емкости (рис. 2.10): емкость сетка - катод Сек, называемая входной; емкость анод - катод Сак, называемая выходной; емкость анод - сетка Сас, называемая проходной. При работе лампы в схеме усиления эти емкости оказывают вредное влияние, так как емкостное сопротивление уменьшается с повышением частоты. Особенно большое влияние оказывает емкость анод - сетка.

В триоде междуэлектродная емкость анод -- сетка сравнительно велика. Это приводит к ухудшению усиления колебаний верхних частот звукового диапазона и делает триод совершенно непригодным для усиления колебаний высокой частоты в радиотехнике. Большая проходная емкость - один из недостатков триода. Она составляет для маломощных триодов единицы пикофарад, а для мощных - десятки пикофарад.

Второй недостаток - это сравнительно небольшой коэффи-

циент усиления триода; он не превышает 100. Можно было бы увеличить его, сделав сетку более густой. Но при большом р будет очень мала проницаемость лампы, а следовательно, и запирающее напряжение Сзап = -/)(Уа. Чтобы при большом р получить больше (/сзап и сдвинуть характеристику влево, в область отрицательных напряжений сетки, необходимо сильно повысить напряжение анода, что неизбежно приведет к дополнительным усложнениям устройства.

Поэтому недостатки триода устраняют в многоэлектродных лампах введением дополнительной сетки - экранирующей.

Контрольные вопросы

1. Нарисуйте схематическое устройство триода и объясните влияние управляющей сетки на движение электронов от катода к аноду.

2. Нарисуйте и объясните анодные характеристики триода.

3. Нарисуйте и объясните анодно-сеточные характеристики триода.

4. Назовите главные параметры триода, объясните определение их по характеристическому треугольнику и связь между ними.

5. Какие междуэлектродные емкости действуют в триоде?

Глава 2.3. МНОГОЭЛЕКТРОДНЫЕ ЛАМПЫ

2.3.1. Тетрод

Устройство и принцип действия тетрода. Тетродом называют четырехэлектродную лампу, имеющую катод, анод и две сетки - управляющую и экранирующую.

Назначение катода, анода и управляющей сетки и конструкция этих электродов такие же, как в триоде. Экранирующая сетка выполняется в виде проволочной спирали с малым шагом витков, т. е. ее густота значительно больше, чем управляющей сетки. Как показывает само название, назначение экранирующей сетки - экранировать, т. е. защищать управляющую сетку и катод от воздействия электрического поля анода. Являясь электростатическим экраном, этот четвертый электрод должен быть не сплошным, а в виде сетки, чтобы электроны,эмиттируемые катодом, попадали на анод. Экранирующая сетка должна ускорять движение электронов к аноду, поэтому на нее подается постоянное положительное напряжение. Для усиления экранирующего действия второй сетки уменьшают шаг ее витков и ставят верхний и нижний металлические экраны, соединенные с ней и защищающие управляющую сетку и катод от проникновения анодного поля сверху и снизу. Для уменьшения емкости между выводами анода и управляющей сетки один из них делают в нижний цоколь лампы, а другой - вверху баллона.
