прекращается. Кроме того, так как операционный усилитель не насыщается, из общего времени задержки срабатывания исключается время восстановления усилителя.

17.5.3. ДВУХПОРОГОВЫЙ КОМПАРАТОР

Двухпороговый компаратор фиксирует, находится ли входное напряжение между двумя заданными пороговыми напряжениями или вне этого диапазона. Для реализации такой функции выходные сигналы двух компараторов необходимо подвергнуть, как показано на рис. 17.24, операции логического умножения. Для такой цели лучше всего подходит компаратор типа 1С NE 521, так как эта ИС имеет в одном корпусе кроме двух идентичных компараторов с преобразователями уровня сигнала еще два логических элемента И-НЕ. Как показано на рис. 17.25, на выходе логического элемента единичный уровень сигнала будет иметь место тогда, когда

выполняется условие

Ui<Ug< и2,

так как в этом случае на выходах обоих компараторов будут единичные логические уровни.

\1.6. ТРИГГЕР ШМИТТА

Триггер Шмитта функционально является компаратором, уровни включения и выключения которого не совпадают, как у обычного компаратора, а различаются на величину, называемую гистерезисом переключения Д[/. Подобные схемы, выполненные на двух транзисторах, уже были описаны в гл. 8. В данном разделе рассматривается несколько примеров использования интегральных компараторов в качестве триггера Шмитта.


Рис. 17.24. Двухпороговый компаратор.

17.6.1. ИНВЕРТИРУЮЩИЙ ТРИГГЕР ШМИТТА

В схеме триггера Шмитта, представленной на рис. 17.26, гистерезис переключения достигается тем, что компаратор охватывается положительной обратной связью через делитель напряжения R, R2. Если к JV-входу приложено большое отрицательное напряжение U, то выходное напряжение компаратора составит U = U ,c- На Р-

\и, Uz

Рис. 17.25. Временная диаграмма работы двух-порогового компаратора.


Рис. 17.26. Инвертирующий триггер Шмитта. Нижний порог срабатьшания: ивд

Верхний порог срабатьшания: Удыкл

Гистерезис переключения: ДС/.

1 -I- 2

1 -I- Rl

а макс а ми1



и а мак

Оейыкл Ul

и а мин

усиления д схемы удовлетворял условию

Рис. 17.27. Передаточная характеристика инвертирующего триггера Шмитта.

входе потенциал будет составлять

V 1 JJ

1 + 2

При повышении входного напряжения величина выходного напряжения сначала не меняется. Но как только достигает значения Ырюло выходное напряжение начинает падать, а вместе с ним снижается и потенциал на Р-входе Vp. Благодаря действию этой положительной обратной связи [/ скачком падает до величины 1/амин> а потенциал Vp принимает значение

Ry + Rj

Разность напряжений между входами будет достаточно большой отрицательной величиной, и достигнутое состояние-стабильным. Теперь выходное напряжение изменится опять до значения t/амакс только тогда, когда входное напряжение достигнет значения Ррм . Передаточная характеристика, соответствуюшая такой схеме триггера Шмитта, представлена на рис. 17.27.

Для того чтобы схема имела два устойчивых состояния, т.е. была бистабильной, необходимо, чтобы коэффициент петлевого

Rl + Rl

> 1.

. Рис. 17.28 иллюстрирует одну из важнейших областей применения триггера Шмитта. Он используется для преобразования входного напряжения произвольной формы в прямоугольное напряжение с заданным временем установления, не зависящим от формы входного напряжения.

17.6.2. НЕИНВЕРТИРУЮЩИЙ ШМИТТА

ТРИГГЕР

Если в компараторе, изображенном на рис. 17.22, Лин из двух входов подключить к выходу, то получится показанная на рис. 17.29 схема неинвертирующего триггера Шмитта передаточная характеристика которого представлена на рис. 17.30.

При приложении ко входу этой схемы большого положительного напряжения выходное напряжение компаратора составит и а = Если Ug станет уменьшаться, то сначала, пока потенциал Р-вхо-да Vp не достигнет нулевого значения, выходное напряжение Ug изменяться не будет. Когда входное напряжение достигнет значения

Vp станет равным нулю и выходное напряжение скачком упадет до уровня U . Процесс опрокидывания схемы, инициированный входным напряжением, зависит только от параметров цепи обратной связи, осуществляемой через резистор Rj- Достигнутое состояние сохраняется, пока

Ue(t) Uait)

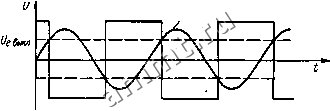

Рис. 17.28. Диаграмма работы инвертирующего триггера

Шмитта.




Ue\ 1

Рис. 17.29. Неинвертирующий триггер Шмитта.

Нижний порог срабатывания: bkj, = - (Ri/r2)UaMH . Верхний порог срабатывания: (/выл = -fi/) Ia мах-

Гистерезис переключения: ДС/, = (Ri/r2)(t/

и а макс

UetbiM

1, Ue

и амин

Рис. 17.30. Передаточная характеристика неинвертирующего триггера Шмитта.

резисторы, через которые подводятся дру-гае входные напряжения. На рис. 17.32 показана реализация такого способа выполнения суммирующего триггера Шмитта Изменяя напряжение l/j, можно сдвигать уровни срабатывания схемы для входного напряжения V. Гистерезис переключения при этом не меняется.

17.6.3. ПРЕЦИЗИОННЫЙ ТРИГГЕР ШМИТТА

В описанных выше схемах уровни срабатывания триггера Шмитта не являются прецизионными, как, например, у схем компараторов на базе операционных усилителей. Высокой точности установки уровней срабатывания можно достичь, если, как показано на рис. 17.33, построить триггер Шмитта на базе компаратора, связанного с аналоговым коммутатором. Вы-

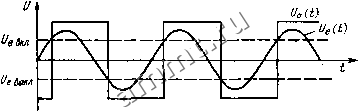

Рис. 17.31. Диаграмма работы неинвертирующего триггера Шмитта.

входное напряжение не превысит значения

t/евкл = - (RJRlWa.

На рис. 17.31 показана временная диаграмма выходного напряжения неинвертирующего триггера Шмитта при синусоидальном входном сигнале. Так как в момент переключения компаратора выполняется условие Vp = О, выражения для уровней срабатывания триггера Шмитта аналогичны соответствующим формулам, характеризующим схему инвертирующего усилителя.

По аналогии с реализацией аналогового сумматора на базе инвертирующего усилителя можно выполнить суммирующий триггер Шмитта.-Для этого к Р-входу усилителя подключают дополнительные

ходное напряжение аналогового коммутатора в зависимости от состояния компаратора принимает одно из двух заданных значений или [/j- Вследствие наличия положительной обратной связи, осуществляемой через делитель напряжения R, Ri, для уровней напряжения переключения

Рис. 17.32 Суммирующий триггер Шмитта.

Нижний порог срабатывания: 11вкл = ( / jC/oMnH -{R,/R3)l/2.

Верхний порог срабатывания; 11выкл= - (Ri/r2)UflMaKC

-(j?,/j?3)u2.
