= 700мВ

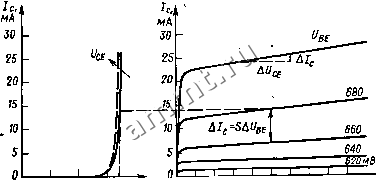

200 400 600 Ube.mB Рис. 4.5. Передаточная характеристика.

г 3 4 5 6 7 8 9 10 UcE.B Рис. 4.6. Семейство выходных характеристик.

(3.1) поправочный коэффициент т в этом случае с большой точностью равен единице [4.1]. Тогда

(4.1)

так что 1с больше обратного тока Ig.

Часто транзистор можно рассматривать как линейный усилитель. Это справедливо в рабочей точке 1са, Ucea> в окрестности которой осуществляется управление малым сигналом. При расчете схем характеристика заменяется касательной в рабочей точке. Увеличение тангенса угла наклона касательной означает увеличение дифференциального параметра (параметра малого сигнала).

Изменение коллекторного тока Iq в зависимости от Ube характеризуется крутизной S:

u(£ = const

Эту величину можно рассчитать, используя выражение (4.1):

Js Vbe/Vt Jc

(4.2)

Таким образом, крутизна пропорциональна коллекторному току и не зависит от индивидуальных свойств каждого транзистора. Поэтому для ее определения не требуется измерений.

Зависимость коллекторного тока от напряжения коллектор-эмиттер характеризуется дифференциальным выходным сопро-

тивлением

и BE ~ const

Из рис. 4.6 видно, что с увеличением коллекторного тока оно уменьшается, так как наклон характеристики увеличивается. С высокой точностью сопротивление гв обратно пропорционально 1с, т.е.

ГсЕ = Uy/Ic.

(4.3)

Коэффициент пропорциональности Uy называется напряжением Эрли. Его можно определить, измерив ге. Тогда несложно рассчитать выходное сопротивление для любого коллекторного тока. Типовое значение [/у находится в пределах 80-200 В для п-р-п-транзисторов и 40-150 В для р - и-р-транзисторов.

В отличие от электронной лампы входной ток транзистора не равен нулю. Для описания входной цепи транзистора как нагрузки, соединенной с входным источником напряжения, вводят дифференциальное входное сопротивление

ве -

uce = CO

Его можно определить по входной характеристике 1в = /(Ube), приведенной на рис. 4.7. Эта характеристика, как и передаточная .характеристика (рис. 4.5), описывается экспоненциальной функцией. Таким образом, коллекторный ток пропорционален базовому току. Коэффициент пропор-



Ib,i

100 80 60

40 -20-

О 200 400 600 Ube.B Рис. 4.7. Входная характеристика.

циональности В = Idh называют коэффициентом статического усиления по току. Однако пропорциональность имеет место только в ограниченной области тока, так как В зависит от Эта зависимость показана на рис. 4.8. Дифференциальный коэффициент усиления по току в рабочей точке


ж ю- Ю- 10- . 10-

Рис. 4.8. Типовые зависимости коэффициентов статического и динамического усиления по току от коллекторного тока для маломощного тран- зистора.

определяется выражением

Зависимость этой величины от 1с тоже представлена на рис. 4.8. У мощных транзисторов максимум коэффициента усиления соответствует диапазону токов, измеряемых в амперах, а абсолютное его значение значительно ниже, чем у маломощных транзисторов. Зная Р и крутизну, можно рассчитать входное сопротивление

ГВЕ-

ГвЕ = eUsE/dls = dUsE/(8Icm = Р/5 =

= pt/V/c. (4.4)

В координатах рис. 4.7 можно изобразить семейство кривых с Uce в качестве параметра. Однако зависимость от Uce так незначительна, что кривые практически совпадают. При малых сигналах эта зависимость характеризуется коэффициентом обратной передачи по напряжению и обратной крутизной:

517,

const

и BE = cons

При малых коллекторных токах коэффициент обратной передачи по напряжению положителен, при больших-отрицателен. Абсолютное значение его не превышает 10 *. Поэтому влиянием обратной передачи практически можно пренебречь. При высоких частотах обратную передачу все же приходится учитывать. Ее же следует принимать во внимание при рассмотрении влияния емкости коллектор-база. К этому вопросу мы еще вернемся в гл. 14.

4.2. СХЕМА С ОБЩИМ ЭМИТТЕРОМ

Имеются три основные схемы включения транзистора в усилительные цепи. В зависимости от того, присоединен ли эмиттер, коллектор или база к общей точке, различают соответственно схемы с общим эмиттером, коллектором или базой. Рассмотрим эти разновидности схем, так как они образуют основу устройств на транзисторах. Для наглядности рассмотрения будем исходить из п-р-п-транзисто-ров и используем р-и-р-транзисторы только там, где это необходимо. Во всех схемах можно заменить п-р-и-транзис-торы на р-п-р-транзисторы, поменяв одновременно полярность питающих напряжений (и электролитических конденсаторов). Параметром, который можно положить в основу рассмотрения, является напряжение база-эмиттер в рабочей точке Ubea составляющее для кремниевых транзисторов ~0,6 В, а для германиевых-примерно 0,2 В. Кроме того, необходимо



учесть, что обратный ток германиевых транзисторов намного больше, чем у кремниевых.

4.11. ПРИНЦИП РАБОТЫ

Для анализа схемы с общим эмиттером (рис. 4.9) приложим такое входное напряжение X 0,6 В, чтобы мог протекать коллекторный ток порядка миллиампер.

Полные дифференциалы равны

dUgg +

dUgE +

dUcE die

dV,

dU,

Полученные частные производные упоминались в предыдущих разделах. Учитывая введенные выше обозначения и пренебре-


Рис. 4.9. Полная схема.

Рис. 4.10. Упрощенное изображение.

Коэффициент усилшиа по напряжению

AAUJ&U.= -S(Re\\reEl-, Входное сопротивление г, = гд£. Выходное сопротивление г,-*c 11СЕ

Если входное напряжение повысить на небольшую величину AUf, то коллекторный ток увеличится (рис. 4.5 и 4.6). Поскольку выходные характеристики проходят почти горизонтально, можно сделать допущение о том, что ток 1е зависит только от Ug, но не зависит от UeE- Тогда увеличение /с составит

AlexS-AUsE = SAU

Так как коллекторный ток источника напряжения протекает через сопротивление Rc, то падение напряжения на Re тоже повышается и выходное напряжение возрастает на величину

AU, = -AIc-RcV -SRc-AU

Таким образом, схема обеспечивает коэффициент усиления по напряжению

А = AUJAU.v -SRc.

(4.5)

Для анализа схемы установим взаимосвязь между входными и выходными величинами транзистора:

1в = hiUsE. UeE% I с = Ic(Vbe. UeE)-

гая обратной передачей (S, =

= д1в/дисЕ~ 0), получим основные уравнения

dig = {l/rgE)-dUgE, (4.6)

die = S-dUsE + (l/rcE)-dUeE. (4.7)

Эту систему уравнений можно записать в матричной форме:

(dlB\(l/rgE 0\/dUgE\ \dlc) U VrcEjKdUcE/

Согласно теории четырехполюсников, приведенная выше матрица коэффициентов называется У-матрицей. Наряду с ней используется также Я-матрица:

Между элементами этих матриц существуют следующие взаимосвязи:
