11.8.1. МЕТОД ВРЕМЕННОГО РАЗДЕЛЕНИЯ

При временном разделении применяются прямоугольные колебания постоянной частоты /, амплитуда которых пропорциональна первому входному напряжению, а разность длительностей положительной н отрицательной полуволн {ti - 2) пропорциональна второму входному напряжению (рис. 11.36).

С помощью фильтра нижних частот формируется среднее значение этого напряжения. Если

[7i, h-t2 = kU2 Mh+h 1/f,

to для среднего значения напряжения можно записать

UR=W(h + t2)i]uAt)dt = о

-f[\uidt+ Ui)dtl

о t.

Проблемой, возникающей при использовании этого метода, является расчет фильтра нижних частот. Он должен быть рассчитан так, чтобы вклад сигнала прямоугольной формы в выходное напряжение был мини-

мальным. Но с другой стороны, полоса пропускания фильтра должна быть достаточно широкой.

На рис. 11.37 приведена блок-схема временного разделения. Изменение скважности импульсов выполняется с помощью компаратора, в котором входное напряжение U2 сравнивается с выходным напряжением генератора треугольного сигнала. Величины tj и t2 показаны на рис. 11.38. Исходя из уравнения треугольного сигнала

Uo(t) = (4Uo/T)t npnOt Т/4,

получим

t2 = 2[{T/4)-{U2T/4Uo)-]

и h-t2 = iT/UD)U2.,

При этом среднее значение напряжения на выходе фильтра нижних частот будеГ равно

йк JUi{T/U )U2 = U1U2/U0.

Устройство функциональных преобразователей, используемых для умножения напряжений, будет описано в следующих разделах:

Генератор треугольного

сигнала- разд. 18.4

Компаратор - разд. 17.5

Управляемый переключатель- разд. 17.3.2

Фильтр нижних частот - гл. 13

Рис. 11.37. Блок-схема перемножения напряже-

Генератор треугольного сигнала

11 1

Компаратор

Управляемый переключапкпь

Фильтр нижних частот

-oUa

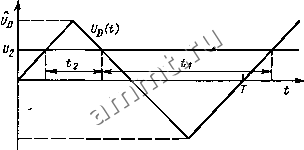

Рис. 11.38. Формированиепеременной важности импульсов. ~ d




11.8.2. УМНОЖЕНИЕ С ПОМОЩЬЮ ЛОГАРИФМИЧЕСКИХ ФУНКЦИОНАЛЬНЫХ ГЕНЕРАТОРОВ

Умножение и деление можно свести к сложению и вычитанию логарифмов:

{xy)/z = ехр[1пх + ]п.у - Inz].

Эту функцию можно реализовать с помощью трех логарифмических усилителей, одного экспоненциального функционального генератора и одной схемы суммирования. Изящное решение состоит в использовании логарифмических усилителей по схеме рис. 11.22 и экспоненциального функционального генератора по схеме рис. 11.24 с учетом того, что входы, предназначенные для подключения опорного напряжения, могут быть использованы для подачи соответствующих входных сигналов.

Выбирая для логарифмирующего уси-лигеля, построенного по схеме рис. И.22,

= Rj, R4 = 00, R3 = О, Ug= и tonopH= Uy, получим

и,= - Ur\n(UJU,).

Подадим это напряжение на вход экспоненциального функционального генератора по схеме рис. 11.24 и выберем С/о ор = U. Задав те же значения сопротивлений, что и для логарифмического усилителя, полу-

Ua = ие

Ui/Vt

iUUJ/U,.

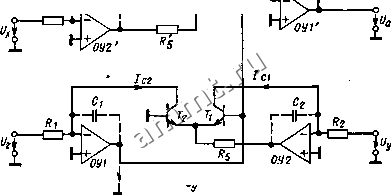

Поскольку напряжение Ut в результирующем выражении отсутствует, следует предусмотреть его небольшую дополнительную температурную компенсацию. Принципиальный недостаток описанного выше метода состоит в том, что все входные напряжения должны быть положительны и не равны нулю. Такой блок умножения будем называть одноква-дрантным. Полная схема блока приведена на рис. 11.39. Снизу изображен логарифмический усилитель, вверху-экспоненциальный функциональный генератор. Этот блок умножения выпускается в виде отдельной интегральной микросхемы 4200 {Raytheon).

11.8.3. СХЕМА УМНОЖЕНИЯ, ИСПОЛЬЗУЮЩАЯ ИЗМЕНЕНИЕ КРУТИЗНЫ ХАРАКТЕРИСТИКИ ТРАНЗИСТОРОВ

Как отмечалось в гл. 4, статичеаая крутизна транзистора пропорциональна коллекторному току:

S = dlc/dUe = Ic/Ut-

Отсюда следует, что изменение коллекторного тока пропорционально произведе-


Рис. 11.39, Схема умножения с помощью логарифмов.

V, = V.VylV, при и., и и, > 0.



1 Ri[

т изменения входного напряжения и то-и коллектора при отсутствии сигнала. Это свойство используется в дифференциаль-[ном усилителе (рис. 11.40) для умножения.

Операционный усилитель формирует разность коллекторных токов:

и а = ЛЛ/с2 - hi). 01-42)

Если задать отрицательное напряжение Uy щ Ujt = О, то через оба транзистора будет течь одинаковый ток. При этом выходное напряжение [/ будет равно нулю. Если напряжение станет положительным, юллекторный ток транзистора 71 увеличится, а ток транзистора Tj уменьшится. Выходное напряжение при этом будет ирицательным. Соответственно напряжете С/, будет положительным, если 1/, отрицательно. Разность коллекторных токов Щт тем больше, чем больше Э2ш1ттерный ;ок, Т.е. чем больше напряжение Uy Можно предположить, что выходное напряжете и , по меньшей мере приближенно, ух)порционально произведению U Uy. Для точного исследования рассмотрим распределение токов в дифференциальном рскаде. Как было показано в разд. 11.7.4, \т формулы (11.36) следует, что

Ia-Ic2==hMUJ2Ur). (11.43)

Разлагая функцию th в ряд и ограничи-Мясь членами до четвертого порядка, можно записать

h - кг = hiiUJWr) - {UlllAU.

(11.44)

Из этого соотношения следует, что

кх - ki hWJUr) при I UJ и г.

(11.45)

Рис. 11.40. Принцип умножения с использованием крутизны транзисторов

V. а (R./R,) {V.V,/2V у) при U, < 0.

Теперь, считая что (С/,! С/в£. получим Jx-U,/R,.

Подстановка этого выражения в формулу (11.45) с учетом (11.42) дает

U,x{RJRy)[ U,U,/2Ur]. (11.46)

Чтобы условие (11.45) удовлетворялось, необходимо, чтобы jl/jtl < 0,35[/г~ 9 мВ; тогда искажения не будут превышать 1%. Поскольку напряжение U,. оказывается достаточно малым, транзисторы Tj и должны иметь очень близкие параметры, чтобы дрейф напряжения смещения нуля не вызывал дополнительных искажений.

Для того чтобы схема работала правильно, напряжение Uy должно быть только отрицательным, а [/, может иметь любой знак. Такой блок умножения будем называть двухквадрантным.

Блок умножения по схеме рис. 11.40 может быть оптимизирован в нескольких направлениях. При выводе формулы (11.46) предполагалось, что \Uy\ Ube ~ 0,6 В. Это условие можно отбросить, если резистор Ry заменить регулируемым источником тока, для которого 1е ~ Uy.

Другой недостаток этой схемы состоит в том, что напряжение U должно быть достаточно малым, чтобы погрешности, обусловленные нелинейностью характеристик, были невелики. Это ограничение можно обойти, если, например, подавать на вход схемы умножения не само напряжение и а его логарифм.

Четырехквадрантный блок умножения для входных напряжений любого знака можно построить, добавив еще один дифференциальный усилитель, эмиттерный ток которого регулируется напряжением Uy.
