-Штт

--WW

Рис.

1.11

достаточное для отмеченной выше области применения быстродействие (106 кГц) большую степень интеграции (10*-10> компонент) и высокую эффективность, ИМС ИК5 реализована иа 10* транзисторах и содержит ОЗУ иа основе двух 144-разрядных регистров (4 X 36), устройство управления с ПЗУ емкостью 6 1(Р бит, арифметическое устройство иа основе одноразрядного десятичного сумматора, устройство управления клавиатурой на 24-36 клавишах и устройство управления индикацией на

12 знакомест. Тактовое питание осуществляется от внешнего 4-фазного генератора. Размещена ИМС в корпусе с 48 выводами.

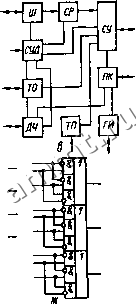

Номеронабиратель ИК8 (рис. 1.11, в) состоит из шифратора Ш, сдвигового регистра CP на 4 X 22 бита, схем управления СУ и устранения дребезга СУД, триггеров отбоя ТО и повтора ТП, генератора импульсов ГИ, делителя частоты ДЧ и преобразователя кодов ПК- Микросхема размещена в корпусе с 42 плаиарными выводами, работает от питающего напряжения 6-10 В и осуществляет запоминание и однократную или многократную выдачу набираемых на клавиатуре цифр в каиал связи в виде серии импульсов с частотой следования 10 или 20 Гц.

Процессор ИПИ для 25-клавишиых однокристальных микрокалькуляторов выполняет операции сложения, вычитания, умножения, деления, извлечения квадратного корня, вычисления процентов, изменение знака числа; очистки регистров и пересылки между ними информации; анализа переполнения регистров, памяти и некорректных операций. Процессор оперирует с 8-разрядными десятичными числами в форме с естественной запятой. Память состоит из ОЗУ емкостью 180 бит (3 X 15 X 4 бит) и масочного ПЗУ емкостью 4 К бит (8 X 64 X 8 бит) для хранения микропрограмм, общий объем которых составляет 512 микрокоманд (МК), Вывод информации иа индикацию осуществляется в семисегмейтном коде. Все операции выполняются по микропрограммам с помощью 26 МК, которые выполняются в течение одного периода синхронизации, за исключением МК передачи управления, которая выполняется за два периода. Время выполнения операции сложения - вычитания 60 мс, умножения - деления 200 мс, извлечения кория 0,5 с. Корпус ИМС имеет 48 выводов.

Микроконтроллер ИК13 по сравнению с ИК5 обладает дополнительными вычислительными возможностями (например, скобочные вычисления) и более сложной структурой (ОЗУ имеет три 168-разрядных регистра 42 X 4, емкость ПЗУ 1,4 10* бит). Наличие 16 заранее запрограммированных и выбираемых с помощью 4-разрядиого кода конфигураций сигналов, разрешающих прием и передачу информации от внешних устройств, отличает ИК18 от ранее рассмотренных контроллеров и делает ее легко адаптируемой к простраиственио-времеииым характеристикам объектов управления. Наличие дополнительной аппаратуры для отсчета точного времени иа основе стандартного кварцевого резонатора с частотой 2 Гц отличает ИК19 от ИК18. Разновидности микроконтроллеров, созданных на основе ИМС ИК18 и ИК19, приведены в табл. 1.9.

Контроллер ИК1801 использован в качестве интерфейса специализированных микрокалькуляторов Электроника МК-46 и Электроника MK-64S и обеспечивает опрос внешних устройств; сравиеиие вводимой от иих информации с опорными величинами, ранее введенными в память ИК1801; формирование сигналов выхода вводимой информации за допустимые пределы; формирование сигналов запуска калькулятора для выполяення необходимых вычислений и вывод полученных результатов па внешние устройства.

При работе с печатающим устройством ИМС ИК1802 обеспечивает скорость печати до 2,8 строк в секунду (2,8 X 16 символов) в двух режимах: печать результата вычислений и печать вводимого числа с последующей печатью результата вычислений. Информационные слова 12-разрядные,

Микроконтроллер ИК1803 допускает наращивание памяти до 16 Кбит, обеспечивает вывод данных иа перфоратор ПЛ-150 и связь калькуляторов Электроника БЗ-21 и Электроника БЗ-34 с ЭВЛ\ Электроника-60 .

Микроконтроллер ИК1807 позволяет организовать программное управлеиие работой 256 исполнительных устройств различных объектов с учетом заданных временных интервалов их включения и выключения и показаний датчиков. Число опрашиваемых датчиков в параллельном

реясимеравно32, ав последовательном не ограничено. Программа управления хранится во внешнем ЗУ и состоит из 15 команд переменного формата длиной 1-2 байт. Запись и считывание команд осуществлянггся но тетрадам. Старшая тетрада первого байта содержит код команда, а остальные тетрады - вспомогательную информацию. ИК1807 работает с внешней памятью объемом в 4 Кбайт, осуществляет поиск в ней заданной программы по ранее введенному ее номеру. Размещена ИК1807 в корпусе с 48 выводами, которые предназначены для ввода кода состояния датчика н считанной из ЗУ команды, выдачи адреса датчика н 8-разрядного кода управляющего воздействия иа исполнительное устройство и отображения на устройстве индикации состояния счетчика адреса команд и другой вспомогательной информации. Питание ИМС осуществляется от источника -27 В и четырехфазного генератора 165ГФ2.

Микроконтроллер ИК1808 осуществляет формирование команд измерения аналоговых или цифровых сигналов, опрос аналого-цифровых преобразователей и запоминание измеренных величии, вычисления приращений входных сигналов, нахождение их средних значений и отклонений от допустимых верхних и нижних границ и генерирует выходной управляющий сигнал.

Комплект ИМС ИК1809 и ИК1810 эмулирует систему команд микро-ЭВМ Электроинка-бО , резко снижая ее стоимость и приближая ее к стоимости калькулятора. Для реализации микро-ЭВМ кроме указанных ИМС необходимы оперативная и постоянная память емкостью до 64 Кбайт. При этом время выполнения команды зависит от ее типа и иа частоте тактового генератора 140 кГц составляет от 5 до 23 мс.

Микроконтроллер ИК1901 может отображать на 4-разрядиом индикаторе часы, минуты и секунды текущего времени, работать в режиме секундомера, осуществлять коррекцию в соответствии с сигналом точного времени, производить сравнение текущего времени с двумя предустановками, заданными в часах н минутах (при совпадении предустановок с текущим временем выдаются сигналы по независимым для каждой предустановки каналам), работать в режиме таймера с отображением на индикаторе оставшегося временного интервала.

Микроконтроллер ИК1902 имет выходной буферный каскад (ВБК), выполненный в виде ключевых транзисторов с открытым коллектором, что позволяет подключать к ИМС матрицу резисторов для преобразования цифрового сигнала в аналоговый. Полученный аналоговый сигнал сравнивается с помощью компаратора с входным аналоговым сигналом. Изменяя код иа ВБК, можно добиться равенства указанных сигналов, о чем будет сигнализировать выход компаратора. В этом случае код на ВБК равен численному эквиваленту величины аналогового сигнала. Полученный таким образом код обрабатывается в соответствии с записанной в ИК1902 программой. Времи измерения аналогового сигнала при тактовой частоте 10 кГц составляет 2,6 мс. Преобразованный аналоговый сигнал, полученный от медицинских датчиков, обрабатывается в ИК1902 с целью вычислении минутного объема крови для последукицего. анализа гидродинамики сердечной деительности.

Микроконтроллер ИК1903 работает с частотно-импульсными сигналами, поступающими от различных датчиков автомобильной электроники, и обеспечивает измерение следующих параметров: мгновенной скорости движении 3-160 км/ч (частота импульсов 0,16-100 Гц), мгновенного расхода топлива (3-50 Гц), количества топлива в баке 1-55 л (0,18-50 Гц), усредненной скорости движения, усредненного за 2 с расхода топлива в час, расхода топлива на 100км пробега, возможного пробега автомобили иа имеющемси запасе топлива в баке. Результаты измерения округляются до единицы младшего разряда и индяцнруютси иа 4-разрядном индикаторе. Режим работы задается клавишами.

Микроконтроллер ИК1904 осущеетмяет отсчет и ивдикацию текущего значения времени (часы, минуты, секунды) с 32 предустановками и имеет 12 каналов управления внешними объектами.

Микроконтроллер ИК1905 работает с широтно-импульсными сигналами. Его можно использовать совместно с подключенным к нему ЗУ как номеронабиратель, запоминающий и хранящий 32 7-разрядных телефонных номера. Номеронабиратель на основе ИК1905 обеспечивает индикацию набираемого номера и запись его в ЗУ, повторный вызов номера с помощью нажатия одной клавиши и повторный вызов одного из 10 (или 32) номеров путем иажатия одной клавиши и набора одноразрядного (для 32 номеров - двухразрядного) адреса с помощью дискового номеронабирателя телефонного аппарата. При записи номеров предусмотрена защита от дребезга и возможность наращивания индикации до восьми разрядов.

Микроконтроллер ИК1906 обеспечивает выдачу последовательности сигналов для включения и выключения основных электромеханических узлов магнитофона, управление, контроль и индикацию режимов работы магнитофона: останов, рабочий ход, перемотка влево или вправо, пауза, подготовка к режиму записи, запись, программа 1, программа 2, автостоп и программный автостоп. Выбор режима осуществляется с помощью клавиш. Режим работы по программе 1 обеспечивает автоматический переход от режима рабочего хода в режим перемотки влево по сигналу автостоп или программный автостоп, а режим работы по программе 2 реализует обратный переход. Одновременное использование программы 1 и 2 обеспечивает автоматическое многократное повторение звучания всей кассеты или ее части. Если в течение 5 ч не поступит сигнала о начале выполнения необходимого режима работы, то ИК1906 переводит все узлы магнитофона в режим останова.

Микроконтроллеры ИК1907 и ИК1908 предиазиачеиы для выдачи необходимых управляющих сигналов в заданные программой моменты времени. Для выдачи указанных сигналов ИМС имеют восемь выходов, с помощью которых можно управлять непосредственно восьмью объектами или через дешифратор 256 объектами. Программа составляется пользователем и заноситси с помощью клавиатуры во внешнее ЗУ, которое гюдключаетси к микроконтроллеру и имеет емкость до 3 Кбит. В рассматриваемых микроконтроллерах примеииютси команды двух типов: операционные и управляющие. Операционнаи команда состоит из 3-разрядиой маски входных сигналов, которая разрешает или запрещает опрос трех входных сигналов, поступающих с управляемого миироконтроллера объекта; 8-разридного поли управляющих сигналов, в котором задается 8-разрядный код,-выдаваемый микроконтроллером на 8-ра8рядную управляющую шину при выполнении данной команды и 16-разрядного (4 X 4) поля задания времени, в течение которого выполняется данная команда (от 1 с до 1 мин). К управляющим относятся команды безусловного перехода по циклу, которые используются соответственно дли перехода к команде, записанной по произвольному адресу, и для указании количества повторений фрагмента программы, начинающего с указанного в команде адреса. -

Микроконтроллер ИК1910 предназначен дли управлении объектами с целью поддержании параметров процесса (температуры, влажности и т. д.) в заданных пределах и сигнализации момента выхода регулируемого параметра за допустимые значении. Микроконтроллер производит измерение и усреднение регулируемого параметра в течение 0,5 с, после чего вычисляет и выдает соответствующее управляющее воздействие. При включении напряжении питании ИК1910 выводит объект на ранее установленный режим регулировании без вмешательства оператора. Простота инизкаи стоимость позволяют широко применять ИК1910 в качестве

автономного устройства регулирования и сигнализации в тепличном хозяйстве, кондиционерах, в медицине (например, для слежения за состоянием больных) и других областях.

Однокристальная микро-ЭВМ ИП14 для 8-разрядного миниатюрного калькулятора Электроника БЗ-ЗО выполнена иа 6000 транзисторах по КМОП-технология и состоит из устройства синхронизации, обеспечивающего генерацию синхросигналов (в режиме вычислений 60 кГц, в режиме индикации 30 кГц); устройства микропрограммного управления с фиксированной системой микропрограмм, записанных в ПЗУ, емкостью 256 13-разрядных микрокоманд; последовательного двоичио-десятичного арифметического устройства; ОЗУ, состоящего из трех 44-разрядных сдвиговых регистров для хранения трех 11-разрядных десятичных чисел; устройства связи с 20-киопочной клавиатурой и устройства связи с 9-знакомест-иым семисегмеитиым с плавающей запятой индикатором иа жидких кристаллах. Микро-ЭВМ выполняет шесть операций (+, -, X, V, %) и потребляет 150 мкВт от источника 6 В.

Однокристальная специализированная микро-ЭВМ ИП15 ориентирована на последовательную обработку двоичио-десятичных данных, реализована по рМДП-технологии иа 1,8 10* транзисторах, заключена в корпус с 40 выводами и потребляет ток 5 мА от источника 15 В. Микро-ЭВМ ИП15 применяют в микрокалькуляторе Электроника БЗ-Зб . Она состоит из 4-разрядного арифметического устройства, ОЗУ емкостью 96 4-разрядных слов, микропрограммного устройства управления с ПЗУ емкостью 12 288 бит и генератором тактовых серий и устройства управле-нкя вводом - выводом, обеспечивающего связь с клавиатурой и индикатором. Характерными особенностями микро-ЭВМ являются обработка 8-разрядных чисел как в форме с естественной запятой, так и в экспоненциальной форме, возможность выполнения вычислений с двумя уровнями скобок и значительно расширенный состав операций, которые выполняются 8-разрядиыми микрокомандами, записанными в ПЗУ микропрограмм.

Масочное ПЗУ РЕ2 с полной схемой управления, включающей дешифратор адреса и схему выбора разрядности, оформлено в корпусе 2121. 28-5, работает на частотах от 40 до 200 кГц и потребляет 162 мВт от источника -27 В. Особенностью схемы является наличие 3-фазиого тактового питания.

Серия 155 [1, 28, 30]. Серия выпускается в корпусах 238.16-1, 238.16-2; 239.24-1; 201.14-1, 201.14-2, 201.14-8, 201.14-9; 201.16-5. Состоит из ИМС АП и АГЗ, АП1, ИВ1, ИД1, ИДЗ,ИД4, ИД8-ИД13 я ИД15, ИЕ1, ИЕ2. ИЕ4-ИЕ9, ИМ1-ИМЗ, ИП2-ИП4. ИР1, ИР13, ИР15и ИР17, КП1, КП2, КП5 и КП7, ЛА1-ЛА4, ЛА6-ЛА8, ЛАЮ-ЛА13, ЛД1 и ЛДЗ. ЛЕ1-ЛЕ6, ЛИ1иЛИ5,ЛЛ1, ЛН1-ЛНЗ, ЛН5, ЛН6, ЛП5, ЛП7-ЛПП, ЛР1, ЛРЗ и ЛР4, ПР6 и ПР7, РЕЗ, РЕ21- РЕ24, РП1 и РПЗ, РУ1- РУЗ, РУ5. РУ7, TBI и ТВ15, ТЛ1- ТЛЗ, ТМ2, ТМ5, ТМ7 и ТМ8, ХЛ1. Осиов-иые параметры серии и функциональное назначение приведены в табл. 1.4 и 1.6.

Одиовибратор АГЗ (рис. 1.8, в) запускается по нарастанию или спаду последнего из сигналов, обеспечивающих выполнение условиЯ( ЛВ/? = 1 (например, по спаду сигнала А при BR = 1 или по нарастанию В при Л/? = 1) и генерирует импульс иа выходах Q и Q, длительность которого определяется параметрами подключаемых к выводам С и RC конденсатора и резистора. Если перепад запускающего сигнала повторяется при активном состоянии одновибратора, то происходят повторный запуск, что увеличивает длительность выходного импульса путем перевода одновибратора в активное состояние первым запускающим перепадом, а возврат в исходное состояние - последним. Подача сигнала R = О обеспечивает перевод одновибратора в исходное состояние в любой момент времени, благодаря чему можно управлять длительностью генерируемого скгиала.

Формирователь и усилитель АП1 является ИМС специального применения для ЗУ.

Сдвоенный дешифратор ИД4 реализует функции

D{ = СОЛ ВР и Ei - Ж4Р, где а, Р -двоичная запись числа i (t = 0,3).

Фазоимпульсиый десятичный счетчик ИЕ1 является делителем частоты на 10 (рис. 1.8, к), вследствие чего фаза сигнала на выходе отличается от фазы опорной (нулевой) последовательности на it временных интервалов (( = 0,9, / - период входных сигналов) и каждое из этих значений может быть признаком одного из 10 устойчивых состояний ИМС. Это позволяет вести передачу десятичной информации не по четырем двоично-десятичным каналам, а по одному фазоимпульсному. Уменьшение числа шин с четырех до одной в ряде случаев обеспечивает значительный выигрыш оборудования.

Десятичный счетчик ИЕ9 может находиться в режиме установки О

при R = 0; хранения при RVi(Vy = I; записи кода, поступающего на входы/)/ (( = 1, 2, 3, 4), при RViViVaC 1 и счета при RV1V2V3C = 1, вследствие чего как прием кода, так и счет происходит по нарастающему перепаду сигнала V2V3C при условии, что иа остальных входах действуют разрешающие для данной МО сигналы. Перенос формируется по выражению Р = К3Г1Г4, где Т{ - сигнал иа выходе триггера i, вследствие чего вход V3 можно использовать как вход переноса при каскадировании. Наличие параллельных входов и выходов позволяет реализовать на основе ИЕ9 счетчик с коэффициентом пересчета от 2 до 10 и регистры со сдвигом влево или вправо.

Регистр ИР15 (рис. 1.8, м) может находиться в режиме установки О первой я второй ступеней триггеров одновременно при R = 1; хранения при 34 = О и приема информации со входов (i = 1,4), который осуществляется по нарастающему перепаду сигнала С, ио при условии, что К3К4 =1. Независимо отрежима работы и ие влияя на него, сигнал ViV-i переводит выходы ИМС в состояние большого выходного сопротивления.

Коммутатор КП1 реализует функцию

Z = xixfxxjxyi,

где а, Р, V, V - разряды двоичной записи числа t, представленной в вйе а Р 7 V = .

Логические элементы ИМС ЛА12 и ЛА13 имеют независимые входы и повышенную нагрузочную способность (для ЛА12 - 30).

Микросхема ЛЕЗ отличается от ЛЕ2 только тем, что у нее отсутствуют нходы А и В расширителя И - ИЛИ (рис. 1.9, б). Логические элементы ИМС ЛЕ5 и ЛЕ6 имеют повышенную нагрузочную способность и применяются для построения буферных узлов и магистральных усилителей.

Микросхемы ЛНЗ и ЛН5 отличаются от ЛН2 повышенной нагрузочной способностью и допустимым напряжением на коллекторе (30 В для ЛНЗ и 15 В для ЛН5), а также быстродействием.

Вентили ИМС ЛП8 имеют по два независимых входа,- один из которых является управляющим, а другой - информационным. При нуле на управляющем входе выход вентиля имеет высокое выходное сопротивление и малую емкость, а при единице передается на выход состояние нифор-мационного входа (О или 1).

Преобразователь ПР6 (рис. 1.9, в и табл. 1.10) построен на основе ПЗУ емкостью 32 8-разрядных слов и служит для преобразования целых десятичных чисел (от О до 39), представленных в двоично-десятичном коде (8, 4, 2, 1) двумя десятичными разрядами х и % по два и четыре двоичных разряда в каждом (рис. 1.9, г), в 6-разрядиый двоичный код 1/. Записанная
