ности или от третьей гармонической потока практически не уменьшаются после экранирования, а только переносятся из стальной стенки в экран.

Частичные экраны. Приведенные выше понятия и выражения описывают бесконечно длинные экраны, на которые падает плоская волна. В действительности экран в трансформаторах имеет конечные размеры. Особенно это относится к высоте экранов, которая часто сравнима с высотой обмоток. На гранях такого экрана происходит скачок магнитного поля и удельных потерь, что может быть причиной локальных превышений температуры.

Один из методов решения этой задачи основан на решении уравнений векторного потенциала (1.36) для системы, представленной на рис. 8.28,а, в которой векторный потенциал имеет только одну составляющую A=Az{x, у).

Для зоны бака предполагается [8.22], что, за исключением малых участков вблизи точек {х= = 0, y=±he/2), дА/дх:дА/ду, откуда

dAlldxaAri, (8.115)

где a=Vjy.kk для \y\>hJ2 и

a=Vj<lzele для \y\<he/2.

Общее решение (8Л15) вследствие симметрии относительно центра экрана имеет вид

A]i(K, г/)=е 2 D cosa y, л:<0.

(8.116)

Для непроводящей среды / решение (8.1115) при а=0 (v=0) можно принять как суперпозицию полей

Лт-<. + Лш2. (8.117)

Слагаемое Ami в (8.117) является векторным потенциалом маг-

Крышка


JI - 00

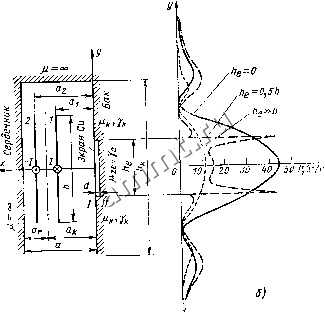

Рис. 8.28. Влияние конечной высоты экрана he на потери в баке (по [8:6]):

а - расчетная модель; б - распределение удельных, потерь на поверхности экранированного бака

г модели при а,.=0,09 м; 0=0,23 м; Л=0,6 м; /1=2 м; rfcu-



нитного первичного поля без стенки бака (в соответствии с [8.6])

Snle~4e -]cos6i/. а > л: > а,;

аё COS by, ха,

(8.118)

2/2/}Хо sm b(h/2),-ba, -ba,

62 т

On ~ hkh

Л(а,-2и)

а = а;/(е-

Потенциал вторичного поля, созданного токами, индуктированными в стенке бака, выбирается таким образом, чтобы суммарный потенциал в диэлектрике Л из (8.117) равнялся на границе х=0 потенциалу Л (8.116),

Xcos by. (8.119)

Таким способом удовлетворяются граничные условия непрерывности нормальной составляющей индукции Вх=дАтг/ду, а также касательной составляющей напряженности электрического поля Emz= = -j(i)Amz на стенке бака (х=0).

С учетом непрерывности составляющей Лти= - - на 1 дх

стеике бака задача сводится к решению системы алгебраических уравнений, которая содержит п неизвестных постоянных Dn,

b9nDn + D,R = (l+f )ba:,

(8.120)

где п=1, 2...; Rn,h и фп - определенные в [в.6] функции геометрических размеров и параметров \i, у системы. После решения системы (8Л20) на цифровой ЭВМ с учетом около 300 уравнений получены со-182

ставляющие напряженности магнитного поля, а также удельные потери на поверхности бака. Из анализа решения следует, что на высоте границы экрана появляются локальные окачки удельных потерь (рис. 8.27,6) на поверхности экрана, значение которых в зависимости от высоты экрана может достигать двукратного максимального значения удельных потерь на поверхности бака в незкранированной системе [8.22]. Это значение определяет возможность возникновения локальных превышений температуры бака [1.22]. Мерой эффективности экранирования принимается отношение максимальных потерь в системе с частичным экраном Ртахе К

максимальным потерям на поверхности бака в системе без экрана Ртах (рис. 8.29)

т = Ртах el Ртах- (8.121)

Как следует из кривых на рис. 8.29, с точки зрения локальных превышений температуры наиболее безопасными являются экраны с высотой he=h и he>2h; при /ie<: <0,9/г локальные потери резко возрастают.

8.6. ПОТЕРИ МОЩНОСТИ В ОБМОТКАХ ИЗ ФОЛЬГИ И ЛЕНТЫ

8.6.1. Аналитические выражения.

Дополнительные потери в трансформаторных обмотках, изготовленных из фольги и лент, составляют небольшую часть (2-8%) основных потерь, поэтому в большинстве случаев достаточно их оценивать упрощенными выражениями. Выражения эти, в соответствии с [8.23 и 8.24], получаются следующим образом.

Граничные условия. Вследствие большого магнитного сопротивления межобмоточного зазора можно обмотки трансформатора (рис. 8.30,а) заменить моделью, показанной на рис. 8.30,6. Вследствие слоевой структуры обмотки из фольги 2 ток вытесняется только в направлении оси у, как в двигателе с глу-




о 0,2 0,4 0,6 0,8 1,0 1,1 1,4 1,6 1,8 2,0 2,2 2,4

Рис. 8.29. Зависимость максимальных удельных потерь иа поверхности экранированного медью бака от относительной высоты экрана в трансформаторе с а,=0,\95 м: в* =0,393 м; Л= 1,776 м; /г*=4,4 м [8.6]

-4

II ® I

Рис. 8.30. Обмотка трансформатора (по [8.231)-.

о -действительная; б -расчетная модель; 1 - стержневая обмотка с равномерным распределением плотности тока /о; 2 - обмотка нз фольги с искомым распределением плотности тока Ну)-

бокими тазами (см. рис. 4.3,6). Такая структура в свою очередь на основе метода зеркальных отражений может рассматриваться как участок бесконечной алюминиевой или медной шины толщиной h и размещенной в воздушном пространстве (рис. 8.31), на которую с обеих сторон падает плоская волна.

При глубоком пазе на ловерхно-сти такой шины напряженность магнитного поля дт5=К2/а /(2а). В реальных трансформаторах, одна-

-г-т-п

1 1 1 1 1 1

©©

®

® 1 ® 1 ® 1

©1®

®

®1®1®

1

1 1

1 1 1

1 L 1.

Рис. 8.31. Представление проводника двигателя с глубоким пазом или обмотки из фольги при помощи бесконечной проводящей плиты

КО, большая часть МДС приходится на зазор, в Котором в соответствии с классической теорией

+ 8)/Ю.

(8.122)

где L=h-{-hi, причем h - высота чистого металла; hi - суммарная высота изоляции. Для непрерывной фольги L=h.

Из закона (полного тока, примененного к обмотке 2 (рис. 8.30,6), получается, что
