дяной смеси эти трубы имеют защитную обмуровку со стороны топки. В настоящее время этот котел снабжается либо четырьмя, либо щестью горелками большой производительности. Малое число горелок упрощает обслуживание и ремонт котла.

Интересно крепление змеевиков конвективного пароперегревателя. Пакеты змеевиков опираются на стальные камеры (трубы), служащие опорными балками. Сами камеры охлаждаются прокачиваемой через них питательной водой.

Вся экранная система испарительных и пароперегревательных труб имеет возможность свободно удлиняться вниз.

Для удаления с поверхности труб конвективной шахты отложений, образующихся ггри сжигании мазута, используется система дробеочистки. Поднимае-

мая пневмотранспортным устройством чугунная дробь выбрасывается затем в конвективную шахту и, падая, сбивает с труб накопившиеся отложения, которые уносятся затем дымовыми газами.

Вращающийся регенеративный воз-духоподо1реватель устанавливается на индивидуальной опорной конструкции на некотором расстоянии от котла.

Расход топлива котельным агрегатом - примерно 29 ООО кг/ч мазута или ,30 ООО м7ч природного газа. Температура питательной воды 230 °С; КПД котла 92,.5%; температура горячего (после воздухоподогревателя) воздуха - около 300 °С; температура уходящих газов при работе на мазуте 130С, при работе на природном газе 120 °С.

Основным типом паровых котлов малой производительности, широко раснро-

Г-Г В-В

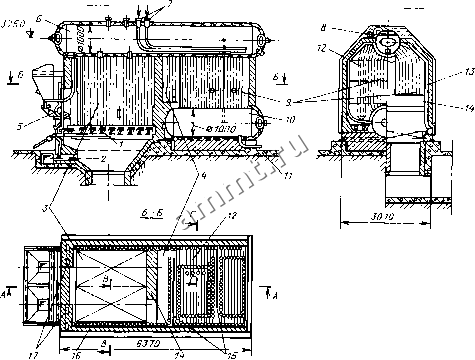

Рис. 18.8. Котел ДКВР б.,!-13-250 со слоевой топкой для сжигания твердого топлива (/ipon.THO.iH ге. Н()Ст[, (>.5 т/ч ii;ipii с и.чбыточным .чанлением 1.3 Mll;i и темие)а1 урой 250 (): / - колосниковая решетка; 2 - канал ноднода воздуха; 3 топка; 4 - камера дожигания; i устройство для подачи топлива; б - верхний барабан; 7 - трубы подвода питательной воды; Л - труба отвода перегретого пара из пароперегревателя; 9 - кипятильные трубы; 7(7-- нижний барабан; -труба для продувки; /2 - трубы пароперегревателя; 13 - трубы бокового экрана; 14 - задняя стенка топки с окном для выхода топочных газов; /5- перегородки; 16 - обмуровка; 17 - опускные трубы

страненных в различных отраслях промышленности, на транспорте, в коммунальном и сельском хозяйстве (пар используется для технологических и ото-пительно-вентиляционных нужд), а также на электростанциях малой мощности, являются вертикально-водотрубные котлы ДКВР производства Бийского котельного завода. Котлы этого типа выпускаются производительностью от 2,5 до 20 т/ч насыщенного или перегретого па-()а при давлении 1,4; 2,35 и 3,9 МПа и температуре до 440 °С. Котлы ДКВР являются унифицированными транспортабельными и поставляктся заказчику; малые - в собранном виде; повышенной производительности - тремя крупными ()локами.

ДКВР (рис. 18.8) - двухбарабанные котлы с естественной циркуляцией и экранированной топочной камерой. Бара-()аны расположены вдоль оси котла, между ними размещен коридорный пучок кипятильных труб. Движение топочных газов - горизонтальное с поперечным омыванием труб и поворотами. Повороты топочных газов обеспечиваются установкой перегородок, первая из которых выполнена из шамотного кирпича, вторая - из чугуна. Боковые экранные трубы верхними концами закреплены в верхнем барабане, нижние концы экранных -руб приварены к нижним коллекторам. Передние опускные трубы, расположенные в обмуровке, являются также дополнительной опорой верхнего барабана. Пароперегреватель, если он имеется, размещается вместо части труб кипя- ильного пучка (обычно первого газохо-/1,а). Вход пара в пароперегреватель - непосредственно из барабана, выход - в коллектор, расположенный над перекрытием топки.

Температура уходящих из котла газов может достигать 400 °С. Поэтому за котлом часто устанавливают водяной экономайзер либо трубчатый воздухопо-цогреватель. Это позволяет поднять КПД котла до 90,5 %.

Водогрейные котлы. Водогрейные котлы предназначены для нагрева воды с целью отопления и использования ее для бытовых нужд. Обычно воду тепловой сети подогревают от 70-104 до

150-170 °С. В последнее время имеется тенденция к повышению ее температуры до 180-220 °С. Столь высокий уровень нагрева воды позволяет передать потребителю достаточно большое количество теплоты относительно малым расходом воды. Котлы обычно работают по прямоточной схеме с постоянным расходом воды, а количество передаваемой теплоты регулируется (в зависимости от погодных условий) температурой ее нагрева.

Во избежание конденсации всдяных паров из уходящих газов и связанной с этим наружной коррозии поверхностей нагрева температура воды на входе в котел должна быть выше точки росы для продуктов сгорания. В этом случае температура стенок труб в месте ввода воды также будет не ниже точки росы. Поэтому температура воды на входе не должна быть ниже 60 °С при работе на природном газе, 70 °С при работе на малосернистом мазуте и 110°С при использовании высокосернистого мазута. Поскольку в теплосети вода может охлаждаться до температуры ниже 60 °С, перед егходом в агрегат к ней подмешивается некоторое количество уже нагретой в котле (прямой) воды.

На рис. 18.9 изображен общий вид газомазутного водогрейного котла типа ПТВМ-ЗОМ-4 теплопроизводителыюстью при работе на мазуте 41 МВт (35 Гкал/ч), хорошо зарекомендовавшего себя в эксплуатации. Котел имеет П-образную компоновку и оборудован шестью газомазутными горелками (по три на каждой боковой стене) с мазутными форсунками механического распыли-вания. Топочная камера котла полностью экранирована трубами диаметром 60 мм. Конвективная поверхность нагрева выполнена из горизонтальных труб диаметром 28 мм. Конвективная шахта также экранирована. Облегченная обмуровка котла крепится непосредственно на трубы, опирающиеся, в свою очередь, на каркасную раму. Котлы этого типа, предназначенные для работы на мазуте, оборудуются дробеочистительной установкой.

Циркуляционная схема котла приведена на рис. 18.10. Вода подвэдгггся к фронтовому экрану топочной каме-

1,55

,П677

..... 2В20

Рис. 18.9. Гмиома.чугиый иодогрейный котел ПТВМ-3()М-4: (/ iipoyio;!hiiLiH разрез, Ct обелужиаапия к<1тла

иоперечлый разрез; / - горелки копла;

ллошадки и jicciiMiubi длу1

ВхоВ воВы

Рпг. 18.1(1. Схема циркуляции котла I \ \ l.M-:i(lM-4:

/ фр(1И1о110й экран топки: 2 боковые экраны :ппк;; ,7 боковые экрань! конвективной тахты; / коннектинныс поиерхноеги; ,5 - задний экран конвективной части; в-- задний экран топки

ры, выводится - из бокового экрана топки.

Котлы-утилизаторы. Для использования теплоты отходящих газов различных технологических установок, в том числе и печей, применяются котлы-утилизаторы, вырабатывающие, как правило, пар. При высоких температурах газов (более 900 °С) эти котлы снабжаются радиационными (экранными) поверхностями нагрева и имеют такую же компоновку, как и обычный паровой котел, только вместо топки радиационная камера, в которую снизу входят газы. Воздухоподогреватель отсутствует, если нет необходимости в горячем воздухе для нужд производства. Газы сначала охлаждаются в радиационной камере, как в топке обычного котла. Большой свободный объем этой камеры позволяет иметь повышенную толщину излучающего слоя и, как следствие, повышенную степень черноты газов. Поэтому

i;i(i

103�25

7711
