Общее число параллельно работающих труб выбирается исходя ич скорости ноды не ниже 0,5-1 м/с. Эти скорости обусловлены необходимостью смывания со стенок труб пузырьков воздуха, сгю-собствующих коррозии, и предотвращения расслоения пароводяной смеси, которое может принести к перегреву слабо охлаждаемой паром верхней стенки трубы и ее разрыву. Движение воды в экономайзере обязательно восходящее; н этом случае имеющийся в трубах после монтажа (ремонта) воздух легко вытесняется водой.

Число труб в пакете в горизонтальной плоскости выбирается исходя из скорости продуктов сгорания 6-9 м/с. Ско-)ость эта определяется стремлением, с одной стороны, получить высокие коэффициенты теплоотдачи, а с другой - не допустить чрезмерного эолового износа. Коэффициенты теплопередачи при этих условиях составляют обычно несколько десятков Вт/(м-К). Для удоб-<;тва ремонта и очистки труб от наружных загрязнений экономайзер разделяют на пакеты высотой 1 - 1,5 м с зазорами ежду ними до 800 мм.

Наружные загрязнения с поверхности змеевиков удаляются, например, путем периодического включения в работу системы дробеочистки, в которой поток металлической дроби пропускается (па-,1ает) сверху вниз через конвективные поверхности нагрева, сбивая налипшие на трубы отложения. Налипание золы может быть следствием выпадения росЫ из дымовых газов на относительно хо-.подной поверхности труб, особенно при сжигании сернистых топлив (пары H2SO3 конденсируются при более высокой температуре, чем Н2О). В теплоэнергетических установках питательная вода перед поступлением в котел обязательно подвергается регенеративному подогреву (см. §6.4), поэтому ни налипания золы, ни наружной коррозии (ржавления) груб вследствие выпадения росы в экономайзерах таких котлов не бывает.

Верхние ряды труб экономайзера при работе котла на твердом топливе даже при относительно невысоких скоростях газов подвержены заметному износу золой. Для его предотвращения на эти

трубы крепятся различного рода защитные накладки (обычно сверху вдоль грубы приваривают уголок).

Воздухоподогреватели. 11о-скольку питательная вода перед экономайзером энергетических котлов имеет высокую температуру / после регенеративного нагрева (при р= 10 МПа, например, /п. = 230 °С), глубоко охладить уходящие из котла газы с ее помощью нельзя. Для дальнейшего охлаждения газов после экономайзера ставят воздухоподогреватель, в котором нагревают воздух, забираемый из атмосферы и идущий затем в топку на горение. При сжигании влажного угля нагретый воздух предварительно используется для его сушки в углеразмольном устройстве и транспортировки полученной пыли в горелку.

По принципу действия воздухоподогреватели разделяются на рекуперативные и регенеративные. Рекупер.атив-н ы е -- это, как правило, стальные трубчатые воздухоподогреватели (диаметр трубок ,30-40 мм). Схема такого подогревателя приведена на рис. 18.5. Трубки в нем расположены обычно вертикально, внутри них движутся продукты сгорания; воздух омывает их поперечным потоком в несколько ходов, организуемых за счет перепускных воздуховодов (коробов) и промежуточных перегородок.

Газ в трубках движется со скоростью 9 --13 м/с, воздух между трубками -вдвое медленнее. Это позволяет иметь примерно равные коэффициенты теплоотдачи с обеих сторон стенки трубы.

Температуру стенок труб воздухоподогревателя во избежание конденсации на них водяных паров из уходящих газов желательно поддерживать выше точки росы. Этого можно достичь предварительным подогревом воздуха в паровом калорифере либо рециркуляцией части горячего воздуха.

Регенеративный воздухоподогреватель котла (рис. 18.6) представляет собой медленно вращающийся (3-5 об/мин) барабан (ротор) с набивкой (насадкой) из гофрированных тонких стальных листов, заключенный в неподвижный корпус. Секторными плитами корпус разделен на две части - воздушную и газовую. При вращении ротора

Продукты сгорания

Горячай. Воздух

Холодный воздух

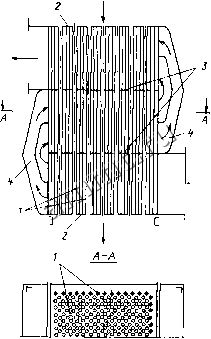

Рис. 18.5. Рекуперативный трубчатый трехходовой воздухоподогреватель: / трубки; 2 - трубные доски; :i - перегородка; 4 - перепускные короба

1- . л ,.-г Охлажденные

Рис. 18.6. Устройство регенеративного вращающегося во:1духоподогревателн; / - poTOi; 2 - неподвижный корпус; .? - набивка; 4 короба нолнода и отпода воздуха и газа; 5 - секторные плиты, разделяющие газовый и воз-ДУ1ННЫЙ потоки; 6 - механизм привода (электро-ABHraTejH., редуктор, щестсрня); 7 - сплогнные перегородки ротора, препятствующие перемещению воз.туха и продуктов сгорания

набивка попеременно пересекает то газовый, то воздушный поток. Несмотря на то что набивка работает в нестационарном режиме, подогрев идущего сплош-

ным потоком воздуха осуществляется непрерывно без колебаний температуры. Движение газов и воздуха - противо-точное.

Регенеративный воздухоподогреватель отличается компактностью (до 250 м поверхности нагрева в 1 м набивки); он широко распространен на мощных энергетических котлоагрегатах. Недостатком его являются большие (до 10 %) перетоки воздуха в тракт газов, что ведет к перегрузкам дутьевых вентиляторов и дымососов и увеличению потерь теплоты с уходящими газами.

Все описанные тепловоспринимаю-щие элементы котла (поверхности нагрева) являются типичными теплообменниками, и расчет их ведется по формулам, приведенным в гл. 14. Поверхность нагрева рассчитывается по уравнению теплопередачи

18.11

где k - коэффициент теплопередачи; Д/ср - среднелогарифмическая разность температур продуктов сгорания и рабочей среды; BpQ - количество воспринятой теплоты.

Особенность расчета котлов состоит в том, что его принято осуществлять для 1 кг твердого и жидкого и 1 м газообразного топлива. В этом случае q - теплота, отданная продуктами сгорания 1 кг (м) топлива и равна разности энтальпий продуктов сгорания до (Я) и после (Н ) рассматриваемой конвективной поверхности, т. е.

Q = H~-H . (18.2)

Под Bp понимается расчетный расход топлива, т. е. его количество, действительно сгоревшее в топке. Это же количество теплоты передается в данной поверхности рабочему телу (воде, пару, воздуху):

flpQ = D(/iB.x-/!ex). (18.3)

В этой формуле D - расход рабочего тела; йвх и Лвых - энтальпии рабочего тела на входе в поверхность нагрева и выходе из нее, рассчитанные, как обычно, на 1 кг рабочего тела.

18.4. КОНСТРУКЦИИ ОТЕЧЕСТВЕННЫХ КОТ.ПОВ

Барабанные котлы с естественной циркуляцией. На рис. 18.7 изображены газомазутный котел марки ТГМ-84Б производительностью 420 т/ч при давлении вырабатываемого пара 13,7 МПа (140 кгс/см) и температуре 560 °С. Этот котел имеет сравнительно небольшие размеры (высота до оси барабана всего 28,7 м). Топка котла разделена на две симметричные камеры (полутопки) вертикальным, воспринимающим излучение с дву.х сторон (двусветным) экраном. Первая ступень пароперегревателя этого котла выполнена из трубных панелей, расположенных по всей высоте фронтовой стены обеих полутопок, и является фронтовым экраном. Потолок также закрыт сплошным рядом труб, образующих

потолочный экран. Это - вторая часть пароперегревателя (радиационный потолочный пароперегреватель). Третьей ступенью пароперегревателя являются разреженные пакеты вертикальных змеевиков, так называемые ширмы, расположенные отчасти в топке и воспринимающие излучением от горячих топочных газов значительную часть теплоты. Последняя ступень - горизонтальные пакеты труб в конвективном газоходе (конвективный пароперегреватель). В результате радиацией передается до 60 % всей теплоты, воспринимаемой пароперегревателем.

Боковые экраны в нижней части имеют слабо наклоненные скаты к середине топки, образующие под. Во избежание перегрева обращенной к топке поверхности почти горизонтальных подовых труб при возможном расслоении в них парово-

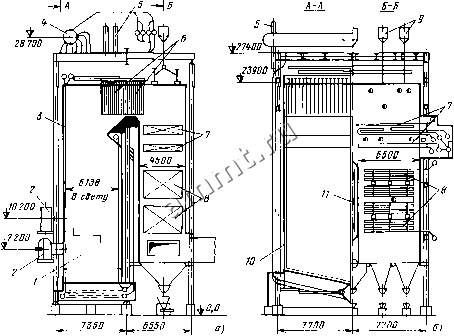

Гис. 18.7. Газомазутный паровой котел ТГМ-84Б: а - продольный разрез: б - поперечный разрез:

/ - топка; 2 - горелки; 3 - радиационный настенный пароперегреватель; 4 - барабан; 5 устройства сепарации пара от влаги; 6 - ширмы пароперегревателя; 7 - конвективная часть пароперегрезатели; fi водяной экономайзер; У - дробеструйная установка; W боковой экран испарительной повер:(ости Haipena; - двусветный экран

I 53

9914
