вегственно IfiO, 3 X 180,5 X 180° н т д. При изменении времени задержки эти минимумы будут перемещаться по оси частот, а частотные интервалы между минимумами изменяться. Это вызовет изменение спектра сигнала, близкое к изменению спектра при унисонном сочетании .твух звуков с близкими частотами. Прн пере.ходе Амплитуды гармоники преобразуемого колебания через каж.сый из минимумов фаза этой гармоники изменяется на 180°. Описанное построение звеньев задержки позволяет избежать искажения формы АЧХ прн изменении т.

Вхоа

А Й5СФ22

Н5аСФ2-2

R5S 8.2к

C220J

1300


lf2t 3/275121: f 5

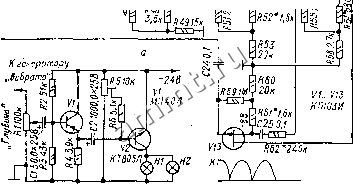

Рис.Х.37 *ь1если-приставкиа с фоторрзисторзмн:

Q - схема .пинии задсрхкя с упрапляемым сопротипленнем; б-схема питания яамп для осепцении фото резисторе д, в- AlX.

Применение полеиых транзисторов вызвана необходимостью Получить большое входное сопротивление при малом уровне шума. Переменными элементами каждого звена линии задержки служат фоторезисторы. Смеситель собран на транзисторе V12, разделительный каскад - на V!3. Номинальное напряжение входного.сигнала устройства 250 мВ, максимальный коэффициент передачи 1.

Для освещения фоторезисторов линии задержки достаточно однон-двух ламп, размещенных на расстоянии 60...80 мм от платы, на которой смонтирована линия. При этом плагэ должещ быть защищена от Постороннего света. Питание ламп - от уснтытеля мощности (рис. Х.57, б), управляемого генератором вибрато ЭМУ. Мож-Цо управлять работой ламп с помощью ссожной педали, причем в этом случае появляется возможность творчески управлять тембром звучания в процессе игры на инструменте. Фоторезисторы типа Сф2-2 обладают высокой светочувствительностью, поэтому возможна работа ламп HI и Н2 при пониженном напряжении. Для Получения высококачественного звучания необходимо плавно



изменять силу света ламп. Резистором R5 подбираЕог начальный тон через лампы HI и И2.

Наладку устройства начинают с установки, если необходимо, режима транзисторов V1L..VI3 (рис. Х,57, а) по постоянному току (подбором резисторов R52*, /?57 , R61*). Затем в цепь транзистора VI включают резистор R2* сопротивлением 18...20 кОм п Подбором резистора R3* устанавливают требуемое напряжение на истоке-После этого резистор в цепи стока заменяют другим, сопротивление которого с точностью НС хуже 3% равно сумме сопротивлений ре-

т..Йб Х140УМ2Я, Vf.. ¥4KW5S 2712к

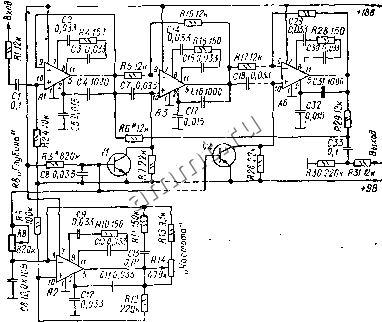

Рис, Х,58, Схема лесли-гтрпставян* иа минросхемах-операинонных усилителях.

эисторов RS* а R4. Таким же образом налаживают остальные девять звеньев линии задержки. Удобно составить резисторы в цепи стока из двух последовательно соединенных рекгоров каждый с теми же номиналами, что н в цепи истока. Далее отпаивают конденсатор С24 от конденсатора С/ н, подавая поочередно на каждый из них сигнал частотой около 1 кГц и подбирая резистор R62*, добиваются одинакового уровня сигналов в обоих случаях. Интересное в музыкальном отношении унисонное звучание можтю получить, если Вместо одного использова1ь несколько модуляторов света, работающих на незначительно различаюишхся частотах, При этом лампа каждого модулятора должна освещать свою группу фоторезисторов линии задержки.

Л если -приставка на микросхемах-операционных усилителях (рнс. Х.58) [23. Рабочая полоса частот приставки 16 Гц.-ъЗО кГц., максимальное изменение



фазы на частоте400 Гн не менее 90=. Коэффициент передачи около I. На микросхеме А1 собран буферный каскад. Звенья Л1нии задержки собраны на микросхемах АЗ...А6 (на схеме показаны только первое и последнее звенья), Каждое из чвеньев сдвигает фазу примерно Tia 2б,авсе четыре - на 90°. Фазосдвнгающая /?С-црпь включена на входе звена {C7R7 в первом зве1[е). Резисторы фаэосдвигающих цоией шунтированы трпнзнсторами Vf ., V4, на базы котирь1х поступает управляюЕцее напряжение инфразвуковоЙ частоты. Генератор иифразвуковой частоты, выраба гываюш,ий напряжение треугольной формы, собран на микросхеме А2. Частоту rcEieparopa мож№1 плавно изменять в пределах О,!...8 Гц. Изменяя амплитуду управляющего напряження переменным резистором R8. можно регулировать глубину эффекта. Цепи частотной коррекции операционных усилителей (для микросхемы А! - C2R4CS и С4Сэ) определяют устойчивость jjaGofH прнстивки и ее рабочую полосу ча -шт. Преобразованный сигнал смешивается с исходным на вьг ходе приставки. Питание - от .;вух батарей типа Крона , соединенных последовательно (вывод +9 В от средней точки), потребляемый ток ок:)Ло 25 мА.

Констр}кгквнс устройство смо1ТГировэно на нечат!10й плате размерами 227 X 42 мм из фольгированЕШГо стеклотекстольта толщиной 1,5 мм. Коыденсаторы -типов К53-1, К10-23, КМ. Вместо транзистора типа КТ325Б можно использовать любые транзисторы структуры п-р-п со статическим коэффициентом усиления тока более 100.

При паладке приставки необходимо подобрать резистор R3* так, чтобы изменение фазы на выходе линии задержки было монотонным. Часюту входного сигнала при этом выбирают равной примерно 400 Гц. -

Беспедальиая вау-приставка [551. В вау-приставках с педальным управлением в качестве регулирующего элемента обычно используют переменные резисторы нли фотоэлектронные устройства, Пераые имеют малый срок службы, а вторые сложнее в изготовлении и менее надежны и экономичны вследствие наличия ла.мпы накаливания, поскольку в большинстве случаев питание приставки- от встроенных батарей. В описываемой консгрукции вау-ири-станкий повышеине надежности устройства, упрощение управления им, облегчение его изготовления достигаются тем, что регулирующим элементом является конденсатор, который образован металлической пластиной и носком ноти (или ладонью) исполнителя. Изменяя расстояние между обкладками конденсатора, изменяют его емкость, что приводит к нзлгрнению управляюшего напряжения на исполнительном устройстве -транзисторе. Описываемая приставка содержит также преобразователь спектра, реализующий вфаз-эффект . Преобразователь спектра собрзЕ! по схе,ме уснлигеля-ограинчителя. Беспедальная ев.ту-присгавка (рис. X 59) предна-значена для подключения к электро! итаре с электромагнитным зву-косним?телем. Она обеспечивает диапазон перестраиваемых частот 300 Гц...4 кГц. Потребляемый ток около 5 мЛ.

В основу работы положеЕЕа зависимость сопроЕивления участка коллектор -эмиттер транзистора от нэпряжеЕГИя смешетЕия па его базе. Напряжение высокой частоты с генератора иа транзисторе VS поступает на базу транзистора V4 через резисгивио-емкостный делитель напряжения, состоящеен из переменной емкости пластина - стопа поги исполнителя и резигторз R9. При изменении емкости этого конденсатора изменяется амплитуда высокочастот-
