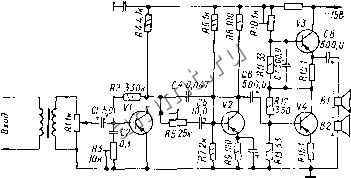

Читальный зал --> Дроссели высокой частоты каскадов, обеспечивает достаточно хорошие результаты, с выходом оснооного УНЧ соединяется через низкочастотный трансформатор Ti. Дополнительные громкоговорители В1 и В2 подключены к выходному каскаду прот]шофазио, так как только в этом случае они создают диффузионное акустическое поле. При работе с таким усилителем на вход основного усилителя подают вначале монофоии- C350Q.Q RI4 4,7 Vf.V? ССИбс  Правый каяал л Леёый С9 500,0 Рис. X -15 Схема одноканального усилителя для включения-тыловых громкоговорителей. ческии сигнал и регулятором стереобаланса добиваются минимума разностного сигнала на выходе дополнительного усилителя. Затем вместо,моно(оничсското подают стереофоничьский сигнал и плавно увеличивают громкость звучания разностного сигнала переменным резистором Ri. Громкость должна быть не очень большой, так как иначе резкие смещения зву- Вчвдй  ковой картины влево или вправо могут ухудшить качество псевдоквадрафонин. В усилительных приставках для получения разностного сигнала можно применять транзисторы типов КТ342Р (вместо SC207). ГТ321Д, ГТ321Е (вместо ССИбс) и серии ГТ403 (вместо GDl70e). Приведенные схемы предложены редакцией журнала ФмгК-аматср (Гипк-Amateur). Активные псевдоквадрафонические устройства. Устройства создают определенные фазовые соотношения между сигналами, подаваемыми на фронтальные и тыловые громкоговорители (гл. VI, § 14). На рис. Х.46 изображена функциональная схема псевдоквадрафонической системы, предложенной японской фирмой Сансуи Электронике Корпорейшн (Sanstii Electronics Corporation) [131, Здесь и I и i/ - преобразователи сигналов; А1...А4-усилители мощности; В1, ВЗ \\ В2, В4 - фронтальные и тыловые гром-К01 ооорители. Сдвиг фазы на 90 между выходными сигналами каж- Рис. Х,46. Функциональиля cxeMd японской нсевдокпадрафпнической системы. дого преобразовать..я сохраняется в диапазоне ЮО Гц ... 8 кГц. Сигнал правого (В) тылового канала опережает сигнал правого фронтального, а сигнал левого (А) тылового канала запаздывает относительно левого фронтального. Преобразователи обоих каналов совершенно одинаковы и выпол- 5 кены по схеме, показанной на рис. Х.47, Каскад на транзисторе V2 обеспечивает сдвиг фазы снимаемого с него сигнала на 90° относительно выходного сигнала каскада, собранного на транзисторе VI. Схема возможного варианта получения объемного стереофонического -(псевдоквадрафоническо-го) звучания путем повышения качества двухканальной стереоаппаратуры введением объемного звучания, г:рисутцего четырех-канальному звуковоспроизведению - квадрафонии показана на рис. Х.48, а [25]. Такое включение и расположение акустических систем Показало как хороший эффект стереофонии, так и субъективное восприятие объемного звучания. Схема включения тыловых акустических систем приведена на рис. Х.48, 6 В результате эксперимента выявлено, что наилучшее звуковоспроизведение получается, если в правую тыловую акусти-  Рнс. Х,47. Сема преобразователей каналов дли японской псевдоквадра-фоннческой системы Ородый немал Прабш канал W 4\
>1. Дебый канал < Ct 22,0 Я! 10 Рис Х.48. Схемы получения 11севдоквадрл{>они1сского эффекта, а-принципиальная; б - иключеиия акустических систем, ческую систему подается звуковой сигнал, пропорциональный разности сигналов правого и левого фронтальных каналов {А -В), а в левую - разностный левого и правого фронтальных каналов (б - А). Сопротивление резисторов R2, R3 зависит от сопротивления тыловых громкоговорителей и ограничивает их мощность. Введение резистора Rl добавляет к разностным сигналам А - В а В - А сигналы соответствеггио правого и левого каналов. Его сопротивление подбирают в зависимости от поменения. Если нет четырех одинаковых акустических систем, то в качестве тыловых можно применить громкоговорители без низкочастотных динамических головок, но в их цепь необходимо включить разделительный конденсатор (частота разделения 1 кГц). Как показал опыт, оптимальный уровень звукового давления, создаваемого тыловыми громкоговорителями, должен быть на 3 - 4 дБ ниже уровня звукового сигнала, создаваемого фронтальными громкого- Ri! 750 Рнс. Х,49 Схема разностной псендоквадра фони ческой приставки  Борителями. При одинаковых громкоговорителях оптимальная мощность тыловых усилителей составляет 0,4-0,5 мощности фронтальных, рабочий диапазон частот тыловых каналов вполне может быть ограничен интервалом 0,3...6 кГц. Разностная псевдоквадрафоническая приставка [49]. Принцип работы приставки основан на вычитании сигналов левого (А) и правого (В) стереоканалов. Сигналы вычитаются в дифференциальном усилителе, выполненном на интегральной микросхеме А1 (рис. Х.49). На выходах дифференциального усилителя образуются сигналы Л - S и S - Л, которые подаются на усилители мощности соответственно левого и правого тыловых каналов. Квадрафонический эффект достаточно хорошо проявляется уже при мощности усилителей тыловых каналов, в 5...7 раз меньшей мощности усилителей основных (фронтальных) каналов. Так как высококачественные УНЧ обычно имеют мощность 15...40 Вт, мощность усили-
