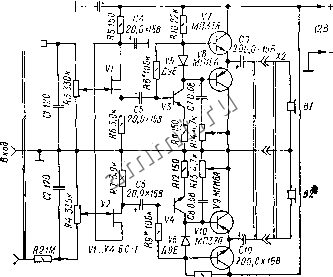

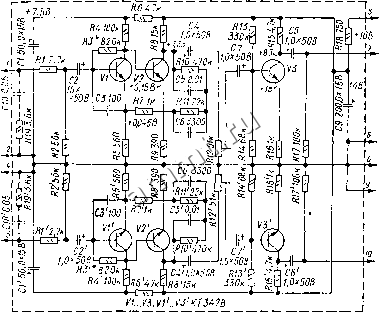

Читальный зал --> Дроссели высокой частоты Наладка усилителя состоит в установке на эмиттерах транзисторов выходных каскадов (в точке симметрии) напряження, равного половине напряження источника питания. Установка напряжения осуществляется подбором сопротивления резистора i?77*. Стереофонический усилитель иа малогабаритной сборке БС-] [54]. Сравнительно малогабаритная сборка БС-1 построена на базе двух полевых и двух биполярных транзисторов. Она послужила основой предлагаемой конструкции, разработанной в лаборатории журнала Радио . Самый простой способ прослушивания стереофонических грампластинок - приобрести стереофонические голов- С5 290,9<!5B Xf RtiM  R132,2k Рис. X.36. Схема стереофонического усилителя на малогабаритной сборке БС-1. ные телефоны ТДС и подключить их через самодельный простой усилитель к стереопроигрывателю. Для этого и разработан предлагаемый усилитель. Полоса пропускаемых им частот 50 Гц... ..,20 кГц при неравномерности частотной характеристики менее Ч дБ. Коэф()ицнеит гармоник на частоте 1 кГц составляет 2%. Входное сопротивление усилителя 1 МОм, выходное - 10 Ом. В усилителе (рис. Х.36) применены сборка БС-1 и четыре транзистора {V7...V10). Оба канала усилителя идентичны, поэтому рассмотрим работу одного из них (верхнего по схеме). Входной сигнал, снимаемый с подключенного к разъгму К1 звукоснимателя ЭПУ, поступает на делитель Он ослабляет входное напря- жение в три раза, чтобы избежатьВозможной перегрузки транзистора первого каскада (Vl) при больших сигналах. Кроме того, резистор R1 и конденсатор С1 образуют фильтр, ослабляющий сигналы 4at;TOTofl выше 20 кГц. П:;рвый каскад усилителя - исто- ковый повторитель, обладающий большим входным сопротивлением. С его нагрузки {резистор R6) сигнал подается через конденсатор С5 на следующий каскад-усилитель напряжения, собранный на транзисторе V3. Выходной каскад - усилитель мощности - выполнен по известной двухтактной схеме на транзисторах V7, V8 разной структуры. Через конденсатор С9 и разъем Х2 сигнал поступает на головной телефон BI данного канала. Конденсатор С7 и переменный резистор R14 составляют регулятор тембра, позволяющий плавно ослаблять высшие частоты (до 10 дБ на частоте 10 кГц). В усилителе использованы электролитические конденсаторы типа К50-6, остальные - типов КЛС, КМ, Переменные резисторы - типа СПЗ 9г, постоянные резисторы - типа МЛТ-0,25. Транзисторы усилителя мощности можно заменить другими маломощными низкочастотными транзисторами соответствующей структуры. Транзисторы нужно подобрать с одинаковыми или как можно более близкими статическими коэффициентами-передачи тока. Для монтажа элементов усилителя подойдет плата из фольги-рованного стеклотекстолита размерами 55 X 95 мм. При наладке усилителя подбором сопротивления резистора R8* устанавливают половину напряжения источника питания на выводах эмиттеров транзисторов усилителя мощности. Для увеличения коэффициента усиления можно за1иунтировать резистор RU электролитическим конденсатором емкостью 20 мкФ илн уменьшить сопротивление резистора RI. Естественно, приведенные регулировки справедливы и для другого канала. Балансируют усилитель переменными резисторами R3 и R4, устанавливая для каждого канала соответствующее усиление. Предварительный стереофонический усилитель-корректор (рис. Х.37) [151. Усилитель предназначен для работы вместе с магнитными звукоснимателями высококачественных стереофонических электропроигрывателей. Отличается малым относительным уровнем собственных шумов (от -65 до -70 дБ), высокой чувствительностью (4 мВ при выходном напряжении 0,5 В). Коэффициент тармоник на частоте 1 кГц не превышает 0,03%, входное сопротивление внешнего УНЧ, на работу с которым рассчитан предварительный усилитель-корректор, должно быть не менее 10 кОм, а входная емкость - не более 300 пФ, Оба канала усилителя абсолютно идентичны, поэтому вдальнейшем речь будет идти только об одном иэ них (на транзисторах VL..V3). Первый каскад усилителя собран на транзисторе VI, работающем в режиме микротоков (коллекторный ток составляет примерно 70 мкА) и при малом напряжении на коллекторе (0,7...0,9 В), второй - на транзисторе V2. Для уменьшения фазовых и частотных искажений усиливаемого сигнала связь между первым и вторым каскадами выбрана гальваническая. Температурная стабилизация режимов работы транзисторов V/ и V2 обеспечивается параллельной ООС по напряжению через резистор R3*. Третий каскад, выполненный на транзисторе V3, служит для ослабления влияния нагрузки нз АЧХ усилитачя, а также для компенсации потерь, вносимых регулятором усиления R12. Коррекция АЧХ осуществляется частотно-зависимой ООС, напряжение которой снимается с коллектора транзистора V2 и через цепь R10C5R11C6R7 подается в цепь эмнттера транзистора VI. Постоянггые времени звеньев корректирующей цепи 66 {R11C6), 220 {RIIC5 ) и 4700 {R10C5) мкс. Для питания устройства можно использовать любой стабилизированный источник напряжением не менее 15 В, однако при этом необходимо подобрать резистор R18 так, чтобы напряжение на конденсаторе С9 не отличалог от указанного на схеме. В усилителе применены резисторы типа МЛТ-0,125 (МЛТ-0,25, ВС-0,125 и т. п.), подстроечные резисторы -типа СПО-0,5, керамические конденсаторы - типов КМ-5, КМ-б, электролитические - типа К50-6. Допускаемые отклонения ш номиналов, указанных на схеме, не должиы превышать: резисторов R10, Rll и конденсатора С6±5%, конденсатора С5 ±10%,  Рис Х.37. Схема предварительного стереофонического усилителя-корректора Транзисторы типа КТ342В можно заменить транзисторами типов i. КТ342Б, КТ373Б, КТ373В, а в третьем каскаде допустимо использовать транзисторы типов КТ312Б, КТ312В, КТ315Б. Собранный усилитель необходимо поместить в металлический корпус-экран из листовой латуни илн жести. Для удобства эксплуатации иа пе-чатной плате целесообразно установить штыревые части разь-°;мов с межконтактным расстоянием о мм (их можно изготовить нз :тандартных плоских разъемов для печатного монтажа). Гнездо-1Ые части разъемов желательно также экранировать. Для соеди-;ения со звукоснимателем удобно использовать многожильный :ровод ЛЭШО. Сигнальные провода / и 5 свивают с общими и экранируют в каждом канале отдельно. Экраны проводов соединян/Т с экраном усилителя и его общим проводом в одной точке на печатной плате. Во избежание наводок усилитель следует разместить как можно дальше от электродвигателя ЭПУ и трансформатора питания.
