эмиттера включен стабилизирующий резистор R4. Второй каскад, повышающий мощность сигнала до уровня, необходимого для управления выходным каскадом, выполнен на транзисторе V2 и также работает в режиме класса А. Режим работы транзистора ста-билизирован резистором R9 и ООС по постоянному напряжению, которое снимается с коллектора транзистора и иодаегся через резисторы R6, R8 на его базу. Конденсатор СЗ устраняет действие ООС по напряжению сигнала. Выходной каскад усилителя представляет собой мощный симметричный эмиттерный повторитель, который выполнен на транзисторах различной структуры (¥4 и V5) и работает в режиме класса АВ. Такое построение выходного каскада отличается простотой и обеспечивает высокую .надежность усилителя.

Для устранения искажений сигнала типа ступенька на базы выходных транзисторов подано напряжение смещения, снимаемое с диода V3 (он включен в прямом направлении в цепь коллектора транзистора V2). Кроме того, как термочувствительный элемент этот диод поддерживает в заданных пределах силу тока покоя выходных транзнсторов при изменении температуры окружающей среды. Для ослабления искажений, уменьшения выходного и увеличения входного сопротивления усилитель охвачен общей петлей ООС ИО напряжению глубчной 16 дБ. Напряжение ООС снимается с выхода усилителя и подается через резистор R7 на эмиттер транзистора vi.

Усилитель защищен от случайного отключения нагрузки и кратковременных (десятки секунд) коротких замыканий выхода. Отключение нагрузки не опасно потому, что выбранное напряжение источника питания меньше предельно допустимых напряжений на транзисторах V2, V4, V5. А короткие замыкания безвредны, так как базовый, а значит, и эмиттерный токи транзистора V4 ограничены резистором R9 и транзистором V2. Аналогично эмиттерный ток транзистора V5 ограничен резистором R10.

Транзистор типа ГТ308В можно заменить на транзистор П416Б; ЛШ38А - на ЛШ37Б; ГТ402Б - на ГТ402Г, ГТ402Е, ГТ402И; ГТ404Б - на ГТ404Г, ГТ404Е, ГТ404И. Переменный резистор R1 может быть Тина СПЗ-12а или СП-i, постоянные резисторы - типа МЛТ. Конденсатор С/ - типа КЛС, электролитические конденсаторы-типа К50-6. Возиюжно применение других электролитических конденсаторов, но тогда Придется изменить размеры монтажной платы. Разъемы XI, Х2 - типа СГ-5 (гнездовые части), выключатель питания S1 - типа МТ-1. Источником питания могут служить последовательно соединенные элементы типа 373, батареи типа 3336Л или маломощный выпрямитель с как можно меньшим выходным сопротивлением.

Наладка усилителя сводится к установке указанных на схеме режимов работы транзнсторов (они измерены авометром с относительным входным сонротивлением Ю кОм/В) при подключенной нагрузке. Напряжение на коллекторе транзистора VI устанавливают подбором резистора R2, а на эмиттерах выходных транзисторов - подбором резистора R8*. При несоответствии напряжения смещения на базах транзисторов V4 и V5 указанному на схеме подбирают диод V3.

Усилитель можно использовать и для воспроизведения стереофонических грамзаписей. Для этого гнезда и 5 входного разъема соединяют перемычкой Когда к усилителю будет подключен разъем от стереофонического проигрывающего устройства, оба канала



окажутся эапараллеленными Таким образом, появляется возможность прослушивать через предлагаемый простой усилитель как МОИО-, так и стереофонические записи (конечно, в монофоническом звучании).

§ 3. Усилители для стереофонии

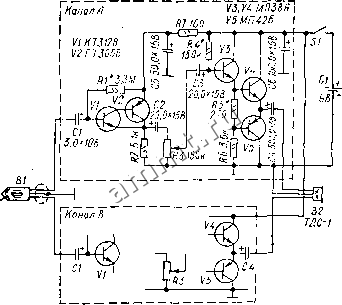

>силитель для стереотелефонов [47]. При прослушивании музыкальных стереофонических программ на головные телефоны целс-сообраз)10 использовать отделыый маломощный усилитель. На рис, Х.32 приведена принципиальная электрическая схема одного канала такого усилителя с выходной мошностью до 0,5 Вт. Око-

75

2/4059

(248


Ркс. х.32. Сяема усилителя для стереотелефонов.

вечный однотактный каскад работает в режиме класса А. Предварительное усиление сигнала производится дифференциальным каскадом на транзисторах VI и V2, обеспечивающих высокую стабильность положения рабочей точки оконечного транзистора V5. Необходимая обратная связь осуществляется по цепям R10C5 и R9C3. В случае превышения значения среднего тока, потребляемого око- нечным каскадом (более 150 мА), срабатывает устройство защиты, собранное на транзисторах V3 и V4. Порог срабатывания определяется номиналом резистора R11. Прн возрастании тока через транзистор у5 открывается транзистор V3, который шунтирует цепь базы транзистора Vt, чго приводит к уме11ьшению напряжения смещения на базе транзистора V5. Улучшение качества звучания стереофонических телефонов достигается введением небольшой перекрестной связи между каналами путем подключения правого и левого каналов на Вход 1 н Вход 2 соответственно.

Прн выполнении конструкции можно использовать отечественные транзисторы типов КТ315В .КТ315Е (VI и V2), КТ345Л... КТ345В IV3 и V4), а также тина КТ604Б или КТ801Б (V5), снабженные дополнительным тенлоогводом.

Реализация эффекта присутствия (42]. Чтобы у слушателя стереопрограммы создалось впечатление присутствия рятом с ним



11:полнителя, в низкочастотный усилитель можно ввести устройство, принципиальная электрическая схема которого показана и а рис. X. 33. Это селектив-

Ук -iit R9 ,5k

Вход

R2!5k 53-

0,Q22L

Й 5,5

2200 ум/? 755

нЫй усилитель (на микросхеме А1), настроенный на частоту 2,5 кГц.

В цепь отрицательной обратной спязи операционного усилителя (с выхода иа инвертирующий вход) включен двойной Т-образный мост. Переменным резистором i? можно осуществить подъем частотной характеристики устройства на частоте 2,5 кГц на 12 дБ. Коэффициент гармоник па частоте 1 кГц при выходном напряжении 10 В не превышает О.Ио- В селективном усилителе можно использовать операционный усилитель серии KI53. Усилитель разработан в Народной Республике Болгарии.

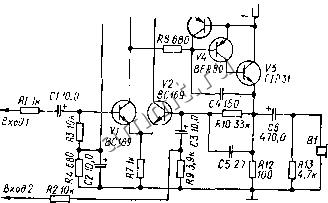

Усилитель мощности к сте-реотелефонам [50. Двухканальное НЧ устройство (рис. X 34) предназначается для прослушивания стереофонических грам-

С< 150

с6 о,!

Выход

Рис. Х.ЗЗ. Схемл устройстпа. вводимого в УНЧ, для ге<1лнз0Ции эффекта присутствия.


Pi;c. Х.З+, Схема усилителя мощности к стерсотелефонам.
