Читальный зал --> Дроссели высокой частоты малого (почти нулевого) постоянного напряжения на нагрузке -. громкоговорителе В1,- чтобы через звуковую катушку динамической головки (или головок) громкоговорителя не протекал постоянный ток выходного каскада усилителя. Для поддержания стабильности режима работы дифференциального каскада его питание осуществляется от стабилизатора тока, выполненного на полевом транзисторе V2. Сигнал с внешнего предварительного усилителя р[аиряжении поступает через конденсатор С1 на базу транзис-. тора Vi дифференциального каскада. Нагрузкой каскада является резистор R2. С него сигнал подастся на базу транзистора V4, в коллекторной цепи которого включен источник тока на нолевом транзисторе V5 (он является нагрузкой каскада на транзисторе V4). Далее сигнал поступает на фазоинверсный каскад, выполненный  Ilic, X,I9. Схема усилителя мощности НЧ для изминающих ра дне любителей, на транзисторах V7 и VS. Нужное напряжение смещения между базами этих транзисторов устаназл изают подстроечным резистором R6. Выходной каскад, как и фaзoинвepcFЫй, выполнен на транзисторах разной структуры (V9 и V10), что позволяет улучшить симметрию плеч каскада. Усилитель мощности охвачен петлей глубокой ООС - между выходом н входом (дифференциальным каскадом) усилителя включена цепочка R5C3*R4C2. Обратная связь снижает нелинейные искажения, уменьшает выходное сопротивление и улучшает частот!1у1о характеристику усилителя. Питание усилителя осуществляется от двух источников постоянного тока напряжением по 15 В. В цепи питания каждогоис-точника поставлен плавкий предохранитель {F1 и F2), защищающий элементы источника и мощные транзисторы усилителя от перегрева при коротких замыкания;* в схеме. В усилителе применены постоянные резисторы типа МЛТ мощностью 0,25 и 0,5 Вт, нoдcтpoeчFFЫЙ резистор R6 - типа СП5-3 (можно заменить, например, типом СП-0.4). Конденсаторы С1 и С2 -- типа- К50-6, СЗ* - типа КТ (можно КД). Указанные на схеме транзисторы типов КТ315В, КТ203Б, ГТ402А, ГТ404А могут быть заменены другими типами этих серий со сТатическим коэффнц1ентом передачи тока не менее 30, Вместо транзистора типа КТ80ЯА можно применить транзисторы т1Шов КТ802А, КТ803А, КТ805Л, КТ05Б с таким же статическим коэффициентом передачи тока (не менее 30). Причем совсем .не обязательно подбирать транзистор V9 точно с H222D Рис. X,20, Измерительная цепк подбора транзисторов для схемы, приведенной на рнс. X.iy. такими же парайетрами, как и у транзистора V10. Транзисторы V2 и V5 могут быть серий КПЗОЗГ...КПЗОЗИ, КП302А.,.КП30Г;В, ко их необходимо подобрать по начальному току стока bmpiTB с соответствующими резисторами RS* и R7*. Для этого транзистор подключают X измерительной цепи, показанной иа рис, Х.20, Перемещением движков переменных резисторов Rl и R2 добиваются, чтобы через стрелочный индикатор РА1 протекал ток 2 мА. По1:ле этого транзистор VI отключают от непи и измеряютполучнвшерся общее сопротивление резисторов R1 и R2. Подбирают постоянный резистор такого же сопротивления и устанавливают его в усилитель вместо резистора R3, а транзистор Vl - вместо транзистора V2 (см, рис. Х.19). Аналогично подбирают транзистор V5 и резистор R7, но ток через индикатор РА] должен быть 4 мА. Если указанный ток не удается получить даже при почти выведенном сотро-тивлении резисторов R1 и R2, еле- , дует заменить полевой транзистор (нужно помнить, что разброс по начальному току стока, например, для транзнсторов типа КПЗОЗГ составляет 3..,12, адля транзисторов типа КПЗОЗА - 3...24 мА), Нагрузкой усилителя может быть промышленный громкоговоритель, например 35АС-1, или самодельный, головки которого должны быть включены так, чтобы сопротивление громкоговорителя было равно заданному (3 Ом). К усилителю можно подключить и 1-ромкоговор ител ь- сопротивлением 8 Ом, Усилители мощности на операционных усилителях [17. Операционные усилители позволяют строить усилители мощности НЧ, передаточная характеристика которых зависит от параметров цепи ООС и практически не зависит от параметров самого усилителя. Принципиальная электрическая схема наиболее распространенного усилителя мощности на основе О У показана на рис, Х.21. Кроме ОУ устройство содержит каскад усиления тока на транзисторах разной структуры {VI и V2). Напряжение ООС подается с выхода усилителя на инвертирующий вход ОУ через делитель, состоящий из резисторов R2 и R3. Выходное напряжение такого усилителя практически равно напряжению на выходе ОУ (падением напряжения на эмиттерных перехо-лах транзисторов можно пренебречь). Очевидно, что прн заданном со-пр )гивлении нагрузки выходная мощность РаихФъы-я.~\ы Ограничена макснмал1ным выходным напряжением ОУ, а сно, в свою очередь, - напряжением питания и максимально допустимым синфазным напряжением. Поскольку в данном случае коэфс})и-циент усиления устройства по напряжению /С > I (/С = I + R3/R2), влиянием максимально допустимого синфазного напряжения можно пренебречь. Следовательно, увеличения выходного напряжения ОУ можно добиться только повышением напряжения питания, однако делать это нежелательно, так как в результате резко снижается надежность ОУ. В усилителе мощности, схема которого показана на рис. Х.22, для увеличения выходной мощности применено питание ОУ напряжениями, изменяющимися синхронно с его выходным сигналом. При отсутствии входного сигнала напрнжение в точке соединения стабилитронов V3 и V4 равно нулю, а на выводах. питания ОУ поддерживается равным номинальным напряжениям питання стабилизаторами, выполненными на транзисторах VI и V2. Когда же на входе появляется сиг- Вход  Рис. X. ?1 Схема наиболее распро-втранениого усилителя мощности на основеО У-  Рис, Х.22. Схема, поясняющая принцип увеличения аыходшй мощности усилителя мощности на ОУ, вал, напряжение в точке соединения стабилитронов изменяется на величину выходного сигнала, Это приводит к смешению питающих напряжений в сторону его изменения, в связи с чем ограниче- KT60S5 Й712к V!0 НГ608Б Vf2 Vt7 ,КГ8075  V5 V6 natfl й8ш

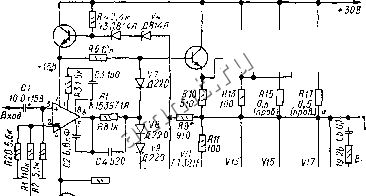

~30B Рнс. X.23. Схема усилителя мощности НЧ с пктаянем ОУ серии KI53 иапряже-ннями, изменяющимися cHHxpoHijjp с выходным сигналом ОУ. НИЯ сигнала ОУ не происходит. По сравнению с усилителем, схема которого приведена на рис. X.2I, максимальное выходное напряжение этого усилителя примерно вдвое больше и ограничено только
