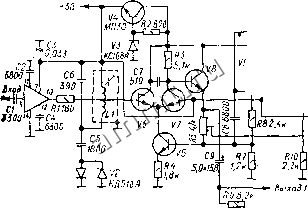

Читальный зал --> Дроссели высокой частоты Ф\ПЧ на высоких частотах и делает систему стабильной. Для облегчения непосредственного захвата частоты сопротивления кол-лрхторных нагрузок транзисторов дифференциального каскада выбраны разными. Использованы постоянные резисторы типа МЛТ-0,125, переменный резистор типа СП-1, подстроечный конденсатор С2 типа KnK-iH, постоянные конденсаторы типов КТ-2 и КЛС. Катушки L1 и L2 выполнены печатным способом. Дорожки между их витками прорезаны резаком с толщиной лезвия I мм. Приемник можно выполнить в виде приставки к бытовой аппаратуре, имеющей УНЧ, или вместе с УНЧ и блоком питания смонги-ровать его в корпусе обычного трансляционного громкоговорителя. . 15  пздзи КД5ЮЯ ГТ312Й S800X -Выхо32 Рис. Х.14. Схема тракта ПЧ УКВ ЧМ приемника Наладку приемника начинают с проверкги режимов работы транзистора и микросхемы. К выводам 13 и 14, где имеется высокочастотное напряжение, вольтметр с входным сопротивлением не ниже 20 кОм/В следу.ет подключать через резистор сопротивлением 10...30 кОм. Если измеренные напряжения отличаются j3t указанных на схеме более чем на 0...15%, следует подоб>ать резисторы Rt и R7. Затем, присоединивантенну, нужно попытаться настроить приемник нэ все радиостанции УКВ диапазона, а затем подстроить ко[[тур гетеродина так, чтобы эти радиостанции попали в диапазон настройки приемника. Подстраивают контур, перемыкая припоем прорези центрального витка кату1нкн L2. Входной контур настраивают конденсатором С2 по наибольшей полосе удержания при приеме передач какой-либо радиостанции. Уровень сигнала на входе при этом должен быть малым, что достигается уменьшением связи с антенной. Чтобы приемник хорошо работал, следует также подобрать уровень сигналов на его входе, изменяя положение отвода катушки /./ или, если используется проволочна-я ком!!атная антенна,- ее положение и длину. Тракт промежуточной частоты УКВ радиоприемника сигналов с частотной модуляцией [51]. Устройство состоит из УПЧ и ЧМ детектора сФАПЧ (см< гл.УИ, § 10). Его можно испольЗоввть как в моно- !гак н в стереофоническом приемнике-с УКВ блоком на ПЧ 6,8 МГц {например, с блоком У КВ 1-С300-в.8Р от радиоприемника Мезон-201 ). Чувствительность тракта 100 мкВ, выходное напряжение НЧ 10 мВ, выходное сопротивление 100 Ом {Выход !) и 8.2 кОм (Выход 2). Принципиальная электрическая схема тракта ПЧ показана на рис. Х.14. Усилитель промежуточной частоты выполнен па микросхеме А! и нагружен на широкополосный контур L/C6. Усиленный сигнал ПЧ с части контура поступает на базу транзистора фазового детектора, собранного натранзисторах V5...V7. Диоды VI и V2 ограничивают входной сигнал. Опорное напряжение поступает на фазовый детектор (база транзистора V5) от синхронного гетеродина, выполненного на транзисторах V9...V12. Гетеродин представляет собой JC-генератор, частота которого определяется элементами R.11, СИ и сопротивлеунем канала патового транзистора Vl2. Сигнал НЧ с выхода фазового детектора через интегри- рующую цепочку RSC7 поступает на эмиттерный повторитель (транзистор V8). Постоянная времени цепочки 2,5 мкс, частота * среза 64 кГц. С нагрузки эмиттерного повторителя напряжение НЧ подается на стереодекодер (Выход 1) илн иа вход УНЧ (Выход 2). Напряжение сигнала, поступаюшее на затвор полевого транзистора V12 с движка подстроечного резистора R5, используется для синхронизации гетеродина. Микросхема А1, базовые цепи транзисторов фазового детектора и УКВ блок питаются стабилизированным напряжением от стабилизатора, выполненного на транзисторе V4 и стабилитроне V3. Для работы с описываемым трактом в УКВ блоке необходимо транзисторы типов ГТ313.Л и ГТ.313Б заменить типом ГТЗПА, полярность включения диодов изменить на обратную. Транзисторы V6 и V7 фазового детектора должны иметь по возможности одинаковые пг1раметры. Обмотка катушки L! намотана на полистироловый каркас диаметром 8 му с подстроечным сердечником СЦР-1 из карбонильного железа.. В катушке - 8,5 нитка ПЭЛ 0,3 с отводом от ее середины, Прн исполыованин тракта с УКВ блоком на промежуточную частоту 10,7 .МГц емкость конденсатора С6 необходимо уменьшить до 160 нФ. При исправных деталях режим работы транзисторов по постоянному току устанавливается автоматически. Настроить тракт можно на слух. К УКВ блоку подключают антенну, движок подстроечного резистора R5 и ротор конденсатора Ctt устанавливают в средние положения. Настроив УКВ блок на любую уверенно принимаемую в данном месте радиостанцию, изменением индуктивности катушки L1 добиваютгя максимальной громкости приема. Дальнейгиего увеличения громкости достигают подстроечным резистором R5, а минимума искажений - подстроечным конденсатором СИ. Поручив неискаженное громкое звучание, поворачивают движок резистора R5 вначале в одном, затем в другом направлении и замечают его положения, в которых возникают шелГки , свидетельствующие о срыве синхронизации гетеродина ФАПЧ. После этого движок устанавливают в среднее (относительно найденных) положение. Емкость конденсатора СИ и положение движка резис- .тора R5 окончательно уточняют при приеме передачи самой маломощной радиостанции диапазона, добиваясь максимально возможной полосы захвата- Работоспособность тракта ПЧ сохраняется при изменении напряжения питания от Ю до 15 В, однако налаживать схему следует при каком-то одном стабилизированном напряжении. Стереодекодер-приставка [461. Приставка вместе с двухканаль-ным УНЧ обеспечивает воспроизведение стереофонических про-грам, принимаемых монофоническим радиовещательным приемником с УКВ, диапазоном. Выход частотного детектора приемника соединяют со входом приставки, а ее выходы подключают но входам даухкангзльного УНЧ. Основные параметры приставки: напряжение питания 7...9 В, потребляемый той 5...7 мА, выходное напряжение каждого канала 125...250 мВ, выходное сопротивление 30 кОм, полоса рабочих частот 30 Гц...15 кГц, коэффициент гармоник в полосе частот 30 Гц...8 кГц ]%, переходное затухание между каналами в полосе частот 300 Гц...5 кГц не менее 30 дБ, С! 50.0x12 В  Ркс ХЛ5. Схема стереодекодера-пркставкн. остаточное напряжение поднесущей частоты на выходе не более 5 мВ, Схема стереодекодера содержит: каскад восстановления уровня поднесущей частоты на транзисторе VI с резонансным контуром L2C3C4* R3, настроенным на частоту 31,25 кГц, усилительный каскад на транзисторах V2, V3 я Полярный детектор на диодах V4, V5 с фильтрами нижних частот C7R12C9 и CSRlSClO на выходе (рис. Х,15). Каскад восстановления уровня поднесущей частоты представляет собой недовозбужденный автогенератор с индуктивной обратной связью (умножитель добротности). Максимальный подъем уровня поднесущей .выбран 20 дБ npi[ выходном сопротивлении частотного детектора начастоте 31,25 кГц около t кОм; это дает возможность (подбором сопротивления резистора R3) получить требуемый стандартный подъем на 14 ± 0,2 дБ при других значениях выходного сопротивления детектора.Через резисторы RJO, R11 на дноды полярного детектора поступает постоянное прямое напряжен;1е; при этом умеяьщаются нелинейные искаженЕгя при приеме стереофонических передач и обеспечивается без переключений прием монофонических сигналов (в последнем случае односторонняя проводимость диодов не используется)
