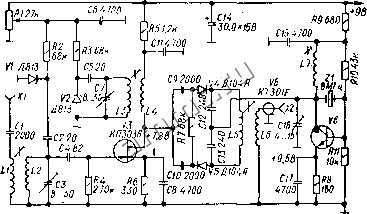

Читальный зал --> Дроссели высокой частоты через регулятор громкости R9 и конденсатор GfO на вход микросхемы А1, Резистор R12 и конденсатор С13 входят в состав цепи отрицательной обратной связи с выхода микросхемы на ее входной дифференциальный каскад. Конденсатор С14 является элементом фильтра питания цепн базы входного rpansHctopa микросхемы AI. Резистор R13 корректирующей цепн представляет собой намотанный на каркас константановый провод диаметром. 0,1 мм (каркасом может быть лЕобой высокоомный резистор, например типа ВС-0,25), остальные резисторы ~ типов МЛТ-0,25 и ВС-0,125. В конструкции применены конденсаторы типов FliM-l, КЛС, К50-6, К50-Э и К50-12. Обмотки катушек индуктивности намотаны на R6!80 Riim  C2,CS RIO 2 к Cf3 50.от Рис. Х.8. Схема ПЧ - Д~ НЧ-блока иа микросхемах. каркасы с экранами от фильтров ПЧ транзисторного радионрием-пика Селга-404й. В катушке L1 - (28 + 28), в £3-80 витков ПЭВ-2 5 X 0,06, в £2 - 6, в £4 - 8 витков ПЭВ-2 0,1, К выводу 3 микросхемы At прикреплен радиатор площадью 30 см, изготовленный из листовой меди толщиной 0,5 miJ. В отсутствие входного сигнала подбором сопротивлений резисторов и R,4* устанавливают коллекторные токи транзисторов VI.1 и VI.2 в пределах 1,0...1,5 мА. Беспроводные стереофонические головные телефоны [б1< Некоторые зарубежные фирмы выпускают беспроводные стереофонические головные телефоны; существует также несколько подсйЗных радиолюбительскик разработок. Все конструкции очень сложны и выполнить их могут только опытные радиолюбители. Можно, однако, попытаться сконструировать простые беспроводные телефоны, не уступающие по качеству звучания промышленным. Аи-теннами передатчика в этой системе служат две проволочные петли связи, плоскости которых взаимно перпендикулярны. Петли под-cлючaютcя к выходу стереофонического УНЧ (вертикальная - левого канала, горизонтальная - правого) вместо громкоговорителей. Вполне достаточно мощности усилителе I Вт на каждый ка- R31M cim,Q нал. Провод петель (медный изолированный, диаметром не менее 2 мл(5 прокладывают в ком ате, в которой предполагают прослушивать стереофонические передачи. Горизонтальную петлю можно проложить, например, под плинтусом комнаты, вертикальную-под обоями одной из стен. Приемник стереофонических телефонов (рис. Х.9) также очень прост по конструкции. Излучение обеих петель связи принимается катушками L1 (левый какал) и L2, L3 (правый канал), размещенными в прнемниде. Чтобы при пов<оте головы слушателем в горизонтальной плоскости (влево -вправо) не изменялась громкость приема, в правом канале применены две катушки расположенные взаимно перпендикулярно, в левом - одна, так как во время прослушивания человек значительно реже наклоняет голову в вертикальной плоскости (вниз - вверх). Наведенное в катушках переменное напряжение поступает на входы Операционных усилителей (микросхемы А1 и А2у, включенных по схеме неин-вертирующего усилителя с коэффициен-. том усиления около 1000. С выходов усилителей через токоограничиваюшие резисторы R5 и R6 сигнал ностугает на звукоизлучатели телефонов В1,В2, в качестве которых могут быть взяты любые телефоны для стереофонии сопротивлением не менее 1 Ом. Приемник монтируют в небольшом 7 и крепят Обмотки  С2т,0 Рис. х.9. Схема приемника беспроводных стереотелефо* нов. пластмассовом корпусе К оголовью наушников, катушек наматывают на ферритовые .(марки 400НН) сердечники диаметром 8, длиной 65 мм (в работе [3] предлагается сердечник Диаметром 6, длиной 20 мм, но в СССР такой не выпускается). В катушках L2, L5 должно быть по 6000, а в катушке L1 - 2000 витков ПЭВ-1 0,1. На рис. X. 10 показано, \\Jy/0 iK доижны быть ориентированы ка- \уУж тушки в корпусе приемника. Реэнс- торами R3 к R4 при наладке стереофонических телефонов устанавливается одинаковый сквозной (антенна - усилитель) коэффициент передачи в каналах. Питание приемника- от двух батарей напряжением по 9 В каждая. Беспроводные головные телефоны обладают неплохими параметрами: переходное затухание между каналами на частоте 1 кГц при оптимальном (ось катушкн Ы строго вертикальна) поло- Рнс. Х.10 Схема взаимной ориентации катушек в корпусе приемника беспроводных стереотелефонов, жении приемника относительно петель связи не менее - 38 дБ, диапазон воспроизводимых частот 32 Гц ...15,5 кГц при неравномерности частотной характеристики ±4 дБ, отношение сигнал/шум ке хуже 60 дБ, коэффициент нелинейных искажений на частоте I кГц-менее 1%. Операционные усилители типа fiA74l можно заменить на К140УД7 или К153УД1 с соответствующими цепями коррекции. КВ-конвертер [5}. На любой радиовещательный приемник, имеющий диапазон 6,0...6,35 МГц (49 м), можно принимать сигналы любительских радиостанций 20-метрового диапазона, если подключить к нему предлагаемый конвертер. Принципиальная электри-  Рис. X.U. Схема К В-конвертера. ческая схема конвертера приведена на рис. Х,11. С антенны (ее подключают к разъему Х!) сигнал поступает на входной контур, образованный катушкой индуктивности L2, конденсаторами С2, СЗ а емкостью р- -перехода стабилитрона VI. Выделенный входным контуром сигнал поступает на .УСЧ, выполненный на полевом транзисторе V3. Нагрузка транзистора - контур, состоящий из катушки индуктивности L3, конденсаторов С5, С7 и емкости р-п-перехода стабилитрона V2. Оба контура можно перестраивать переменным резистором RI: прн перемещении движка резистора изменяются постоянное напряжение на стабилитронах и емкость их п-переходов. С выхода УСЧ сигнал подается ва диодный балансный смеситель (диоды V4, V5), куда поступает и сигнал с гетеродина, выполненного на транзисторе V6. Сигнал разностной частоты, лежащей в пределах 6,0...6,35 МГц, выделяется на контуре L5CI2C13 и поступает на выход конвертера (разъем Х2). Частота гетеродина стабилизирована кварцевым резонатором Zi. Постоянные резисторы - типа МЛТ-0,25, конденсатор Ci4 - типа К50-6, подетроечные конденсаторы СЗ, С7, С16 - типа КПК-i, а остальные кондеЕ1саторы - типов КТК, КТ-1, КЛС, КМ. Переменный резистор Rl может быть, например, типа СП-1. Для катушек индуктивности подойдут готовые каркасы трансформаторов ПЧ радиолы Латвия . В катушках L2 н L3 - по 15.вит*
