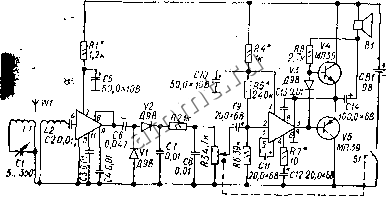

Читальный зал --> Дроссели высокой частоты базами транзисторов, уменьшающего искажения усиливаемого сигнала, Вместо указанных на схеме микросхем типа КП8УВ1Б можно применять К118УЫЛ или К118УС1В с любым дополнительным буквенным индексом, но в этих случаях может снижаться чувствительность приемника. Схема распайки выводов микросхем при такой замене остается прежней. Диоды Д9В можно заменять дру. гимн диодами серии Д9 или Д2, транзисторы МП35 н Mn39j- соответственно транзисторами МП37, МП38 и МП40,..МП42. Электродинамическая головка громкоговорителя В1 - типа 0,1ГД-12, можно применять 0,!ГД-6, 0,15ГД-1 и др. Все используемые электролитические конденсаторы-типа К50-6, конденсатор переменной емкости С! - с твердым диэлектриком и изменением емкости от 5 до 350 пФ, остальные - типа КЛС или КМ. Переменный резистор R3 - типа СПЗ-Зб (конструктивно объединен с выключателем SI). Постоянные резисторы - любого типа, мощностью ке менее 0,125 Вт. В качестве источника питания GBI можно применять также батарею Крона . Для изготовления магнитной антенны используют стержень из феррита 600 НН диаметром 8, длиной 80 мм. При работе в диапазоне СВ в катушке L1 должно быть 170 витков ri3G-l 0,15, на-мотанЕюго внавал пятью секциями на бумажный каркас, в катушке L2 - 10 витков такого же провода, намотанного виток к витку на бумажное кольцо, которое можно с небольшим трением перемещать по стержню. Для диапазона ДВ в катушке U должно быть 250, а в катушке L2 - 15 витков ПЭВ-1 0,1. Наладку приемника начинают с проверки и установки режимов работы микросхем и транзисторов. Включив питание, измеряют вольтметром (с относительным входным сопротивлением не менее 5 кОм,В) напряжение между выводом 7 микросхемы А! и общим проводом, которое должно составлять 5,7...6,9 В. Если напряжение меньше или больше необходимого, следует подобрать сопротивление резистора R1*. Так же проверяют (и при необходимости устанавливают подбором сопротивления резистора R4*) напряжение питания микросхемы А2, затем вольтметр подключают к общему проводу Б точке соединения эмиттеров транзисторов. Напряжение должно быть равно половине напряжения источника питания (4,5 В). Точно его можно установить (если это необходимо) подбором сопротивления резистора R5*. Далее переходят к наладке входной части приемника. Отодвинув катушку L2 на максимально возможное расстояние от катушки L1, настраивают приемник конденсатором С2 на волну 547 м радиостанции Маяк . При этом ротор конденсатора должен находиться в положении максимальной емкостн, Если при точной настройке он не в крайнем положении, от катушки L1 следует отмотать Два-три витка и вновь настроить приемник на радиостанцию. Выполняя Эту операцию несколько раз, подбирают такое число витков, при котором радиостанция Маяк принимается в крайнем введенном положении ручки для настройки и приемник перекрывает весь диапазон СВ. После этого можно настроиться на более удаленную и слабослышнмую радиостанцию и, перемещая катушку L2 по стержню, добиться наибольшей громкости звука. В случае самовозбуждения приемника рекомендуется поменять местами выводы катушкн или уменьшить числоее витков. Если этого недостаточно для устранения самовозбуждения, то следует заменить конденсаторы С6, С7, СИ другими (большей емкостн) и включить между коллекторами транзисторов электролитический конден- сатор емкостью 50...100 мкФ на поминальное напряжение ие ииж {О в. Иногда самовозбуждение удается устранить уменьшен; напряжения питания микросхемы А! до 5...5,5 В. Аналогично настраивают входную пепь при работе приемника в Диапазоне ДВ, -при этом за исходную принимают радиостанцию, работающую на волне 1734 м. Второйвариант. Карманный приемник можно выполнить на микросхемах серии KI22 (например, К122УБ1Б или К122УС 1 Б). Принципиальная схема аналогична предыдущей, за исключением распайки выводов микросхем (рис, Х.4, б). Третий вариант (рис. Х.5). Карманный приемник со; бран на микросхемах типов К122УС!Б и К224УС5. Диоды, тран-  Й2 КУ94УС5 Рис X 5 Схема приемника иа двух микросхемах серий и К224. зисторы, резисторы и конденсаторы, головка громкоговорителя, .источник питания и магнитная антенна такие же, как в предыдущих вариантах схем. Левая часть схемы (включая детектор) и усилитель мощности аналогичны схеме и усилителю первого варианта. К!>эффицнент усиления микросхемы К122УС1Б несколько уаели-4jh; если у данного экземпляра микросхемы он окажется минимально допустимым, то добавляется конденсатор СЗ, соединяющий вывод 5 микросхемы с общим проводом. Микросхема К224УС5 - пятикаскадный предварительный УНЧ* (гл. Vr§3), рассчитанный на одновременную работу с двухтактным бестрансформатор ным усилителем мощности, На базу транзистора первого каскада микросхемы подается напряжение смещения, снимаемое с делителя R5*R6. через вывод 5 - напряжениеобратной связи по постоянному и переменному токам. Глубина обратной связи по переменному току зависит от емкости конденсатора С13 и значений неличин цепочки R7*C}2. Напряжение питания иа последующие каскады микросхемы поступает чуез вывод 7. Прн наладке приемника подбором сопротивлений резисторов R(* и R4* устанавливают напряжение 6,3 В ± 10% на выводах 7 обеих микросхем, подбором сопротивления резистора R5* - напряжение 4,5 В иа выводах эмиттеров транзисторов, после чего проверяют ток в цепи коллектора транзистора У4, который должен J9 J-384 быть 5.1.6 мА, Это значение тока достигается также подбором экземпляра диода V3. В последнюю очередь, предварительно настроив входную цепь но методике, описанной выше, подбирают экземпляр или значение сопротивления резистора R7* по наиболее качественному н громкому звучанию приемника. Двухдиапазонный радиоприемник на одной микросхеме (ряс. Х.6) [441. Приемник состоит нз трехкаскадного УСЧ, детектора н четырехкаскадното УНЧ. Рассчитан на работу в диапазонах длинных (ISO .408 кГц) и средних (500...1605 кГц) волн. Прием ближайших радиостанций ведется на внутреннюю магнитную антенну, а дальних - на наружную. Выходная мощность 30 мВт, потребляемый от источника питания (батарея типа 3336Л) ток ие превышает 18 мА. С5 CVcicb Ю,0>:6В 0,0} R522D 022 9 \ю  Рнс, х.6. Схема двухднапазонного приемника иа одной микросхеме. 0тлнчите.1ьная особенность приемника заключается в том, что его детали смонтированы в корпусе абонентского громкоговорителя, а головка громкоговорителя н его трансформатор используются при приеме сигналов радиостанций и прослушивании программ радиотрансляционной сети. При приеме в диапазоне ДВ колебательный контур приемника составляют из катушки индуктивности LI и конденсатора переменной емкости С2. В этом случае подвижные контакты переключателя S1 находятся в положении ДВ. Если эти контакты находятся в положении СВ, к конденсатору С2 подключают катушку L2. Вьделенный контуром сигнал ВЧ подается через катушку связи L3 нли L4 (в зависимости от диапазона волн) на вход усилителя микросхемы (вывод 5). С выхода микросхемы (вывод 1) сигнал звуковой частоты поступает на переключатель 55. Когда ]ереключатель находится в положении .Приемник , первичная обмотка трансформатора TI соединяется с выходом микросхемы через секцию S2J, а секция S2.2 замыкает цепь питания. Прн установке переключателя в положение </.Трансяяция* приемник обесточивается, а первичная обмотка трансформатора- подключается к разъему Х2-двухполюсной вилке, которая вставляется в розетку радиотрансляционной сетн
