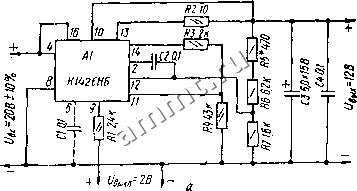

Читальный зал --> Дроссели высокой частоты сатора на выходе ТКСН. В некоторых случаях самовозбуждение удается устранить шунтированием участка база -эмигтер одного из транзисторов, входящих в составной транзистор, конденсатором емкостью порядка десятых долей или единиц микрофарад. Для повышения устойчивости ТКСН нее провода, подключаелше и положительной и отрицательной шинам, следует подсоединять непосредственно к пыходным клеммам. Чтобы не увеличивать выходное сопротивление ТКСН, монтаж цепи, по которой протекает ток нагрузки, необходимо выполнять достаточно толстыми проводами. Схемы ТКСН на основе ИС приведены на рис. VIII.11. В стабилизаторе, схема которого приведена на рис. VIII.11, а, можно   Рнс. УШ. to. Схемы включения полупроводниковых диодов для термокомпенсацни ТКСН при положительном (а, б) и отрицательном (е, г] температурных ко5ффйцнентах напряжения. использовать ИС типов К142ЕН1 и KI42EH2 с любыми буквенными индексами. Основные параметры этих ИС приведены в гл. V. Для защиты стабилизатора от перегрузок по току нагрузки предусмотрено защитное устройство, которое уменьшает выходное напряжение, если ток нагрузки превышает допустимое значение. Для нормальной работы защитного устройства сопротивления резисторов R2 и R4 следует рассчитать по формулам [2] где выходное напряжение стабилизатора. В; /д -г допус- тимый ток нагрузки, мА; Я2, Ri - сопротивление, кОм. Значение доп ДО-*о быть значительно больше номинального тока нагрузки, но не должно Превышать максимально допустимого для ИС значения тока, Стабилизатор можно выключать дистанционно. Для этого подается напряжение t/выкл 2 В (см. рис. VIII. 11, а). Коэффициент стабилизации напряжения равен 150, выходное сопротивление не превышает 0,1 Рм (при токе нагрузки 5...20мА). Защитное устройство срабатывает при токе нагрузки около 50 мА (при указанны на схеме сопротивлениях R2 и R4) и возвращает стабилизатор 8 рабочий режим после снятия перегрузки. При токах нагрузки, превышающих номинальный ток ИС, необходимо использовать внешние регулирующие транзисторы. Прак--тическая схема такого стабилизатора приведена на рис. VIII. 11, б.  +1 II HT80SA Рис. VIII 11 Схема ТКСН ка ИС для малого (а) н большого (б) токов Нагрузки. Соотношение сопротивлений резисторов R2 и R3 должно быть таким, чтобы при номинальном токе нагрузки 0,5 А напряжение между выводами /Он ИС было близко к нулю. При номинальном токе нагрузки коэффициент стабилизации 100. При отключении 1гагрузкн выходное напряжение возрастает на 0,1%. Устройство эалнты срабатывает прн токе нагрузки 1,15 А. При этом выходное напряжение скачком уменьшается до 3 В. Прн токе нагрузки 1,1 А т05А стабилизатор автоматически возвращается в нормальный режим работы. Устройства защиты стабилизаторов напряжения от перефузок по току нагрузки разделяют на две группы; встроенные в стабилизатор и воздействующие на его регулирующий элемент (транзистор) и автономные, содержащие отдельный ключевой элемент. Устройства второй группы назыэа)от также электронными предохранителями. Схема стабилизатора с устройством защиты первой группы приведена на рис. V111.12. Защитное устройство состоит иэ три-нистора VI, диодов V2, V3 и резисторов R2 и R3. В рабочем режиме тринистор закрыт и напряжение на базе транзистора V4 равно напряжению стабилизации ППС на стаби.тГПтронах Vo, V6. При перегрузке возрастает напряжение на резисторе R3, открывается тринистор Vi по цепи управляющего электрода. Открывшийся тринистор шунтирует стабилитроны V5, V6, что приводит к закрыванию транзисторов V4, V7. Чтобы восстановить рабочий режим после устранения причины перегрузки, нужно нажать и отпустить кнопку S/. Резистор R2 ограничивает ток управляюще1-о электрода грнннстора. Диоды V2, V3 защищают управляющий переход трннистора от перегрузок по напряжению. Коэффициент  ЮО,5рроЗ Рис VII 12 Схема ТКСН со встроенным >сгроствои защиты от пере-груэои.  Рнс. VIII 13 Схема ТКСН с автономным устройством защиты от перегрузок. стабилизации этого стабилизатора равен 30, ток срабатывания защиты - 2 А, время срабатывания - несколько микросекунд. Транзистор V7 может быть типов КТ802А, КТ805Б, & V4 - типов П307 .П309, КТ601, КТ602 с любым буквенным индексом. Тринистор может быть любым из серии КУ201, кроме КУ201Л и КУ20Ш. Схема стабилизатора напряжения с автономным защитным устройством приведена на рис. VUI.IS. Устройство защиты собрано на транзисторах VI и V2. В рабочем режиметранзистор V2 открыт
