Читальный зал --> Дроссели высокой частоты тора включают нагрузку смесителя - колебательный контур или фильтр сосредоточенной селекции, настроенный на промежуточную частоту приемника. Режим работы транзистора в смесителе выбирают в области нелинейного участка проходной характеристики. При этом ток коллектора составляет обычно десятые доли миллиампера. Напряжение гетеродина выбирают с учетом требований относительно коэффициента передачи напряжения ПрЧ, коэффициента ш\л1а и линейности преобразования. При повышении напряжения гетеродина коэффициент передачи ПрЧ растет лишь до некоторого значе--ния, одновременно растет уровень шумов ПрЧ, однако медленнее, чем уровень сигнала на выходе ПрЧ. При некотором значении напряжения гетеродина наблюдается максимум отношения сигнал/шум на выходе ПрЧ. С повышением напряжения гетеродина снижается линейность 01270 1/1 mm т пч 0,15 Ркс VII IB. Схема смесители на двухзатворном полевом транзисторе. Преобразования и повышается вероятность образования побочных Кс1налов приема, обусловленных гармоническими составляющими напряжения гетеродина. Смесители с динамической- нагрузкой отличаются большим коэффициентом передачи, малы.ч уровнем вносимых шмов и низким выходным сопротивлением, Коэффициент передачи таких смесителей при повышении частоты сигнала возрастает, что способствует выравниванию коэффициента усиления по диапазону в приемниках с ферритовой антенной без УСЧ. Особенностями динамической нагрузки являются малое сопротивление для постоянного тока и сравнительно большое - для переменного. Схема смесителя, в котором динамической нагрузкой служит транзистор V2, приведена на рис. VH.17, б. Сигнал подается в цепь базы транзистора V3, а напряжение гетеродина - в цепь эмиттера. Напряжение смещения на базе транзистора V5 стабилизировано с помощью ста- билитропа VI. На выходе смесителя включен полосовой фильтр промежуточной частоты (ФПЧ), На рис. VH.IS приведена схема смесителя на двухзатворном полевом транзисторе. Сигнал и напряжение гетеродина подаются на разные затворы, чем достигается слабое взаимовлияние цепей преселектора и гетеродина. Напряжение смещения па затворе, к которому подводится напряжение гетеродина, выбирается равным примерно половине напряжения отсечки. Амплитуда напряжения гетеродина не должна превышать напряжения смещения (обычно она равна 1,5...2,5 В). Напряжение смещения на затворе, к кото- рому подводится сигнал, выбирают значительно меньшим напряжения отсечки. Смеситель можно выполнить и на однозатворном полевом транзисторе. В этом случае сигнал подают па затвор, а напряжение гетеродина - на исток. Резистор в непи истока не шунтируют конденсатором. Гетеродинные преобразователи частоты отличаются меньшими размерами и поэтому н1ироко используются в простых переносных и портативных приемниках, работающих в диапазонах ДВ и СВ. Однако эти ПрЧ требуют тщательного подбора режима транзисторов, поэтому сложнее в наладке. Кроме того, в гетеродинных ПрЧ тра[1зист0ры не могут работать на частотах, близких к граничной. Гетеродинные ПрЧ выполняются на одном транзисторе fpHcVH 19,а) илн по каскодной схеме (рис. Vn.l9, б). Сигнал обычно подают  Рис. VII,10. Схемы гетеродинных ПрЧ1 о - на одном транзноторе; й- кйскодная. в цепь базы. Контур промежуточной частоты включают последовательно с катушкой связи L2 гетеродина в цепь коллектора, На работу гетеродина это не оказывает зачетного влияния. Однако напряжение гетеродина взаимодействует с гармониками промежуточной частоты, которые входят в состав тока коллектора. В результате на выходе приемника могут появляться интерференционные свисты. Каскодные схемы ПрЧ позволяют получать больший коэффициент передачи, так как в них резко ослаблена паразитная обратная связь между входной и выходной цепями. Коэффициент передачи таких ПрЧ можно довести до 80...100,в товремя как в обычных он 20...30. Контур гетеродина в ПрЧ, схема которого приведена на рис. vn.19, б, образован катушкой индуктивности 12 и конденсаторами С, С5. Фазирующая цепь /(ICS способствует работе гетеродина иа частотах, превышающих граничную частоту транзистора VI. Поскольку выходное сопротивление транзистора V! достаточно большое, ФПЧ включен непосредственно в цепь коллектора. Схема гетеродинного ПрЧ с динамической нагрузкой приведена на рис. VII.20. Транзистор V2 является такой нагрузкой. Напряжение на базе транзистора V3 стабилизировано с помощью стабилитрона VI. Коэффициент передачи ПрЧ 40...50 дБ. Коэффициент шума на 5...10 дБ меньше, чем в обыкновенном гетеродинном преобразователе. Преобразователь может работать в дкаиа-зонах ДВ и СВ. Балансные и кольцевые шесители на полупрозолвиковых диодах. Диодные смесители отличаются малым уровнем собственных шумов более простой схемой и могут работать на более высоких

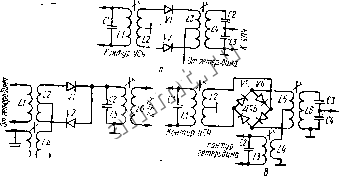

г7пп1  Рис. VII 20. Схема гетерадикного ПрЧ с динамической нагрузкой, частотах, чем транзисторные. Однако коэффициент передачи этих смесителей значительно ниже (меньше единицы). Диодные смесители выполняют обычно по балансной и кольцевой схемам (рис. VII.21), которые позволяют ослабить влияние шумов гетеро-  Ноитдр У а Рис. УИ.31 Схемы балчнсных (а, 6] и Kaibueiioro (в) (жесителей дина на уровень шумов ПрЧ и уменьшить число побочных каналов приема. В балансном смесителе с двухтактным выходом (см. pHC.VI1.21 ,л) сигнал подводится к диодам со взаимно противоположны.ми фазами, напряжение гетеродина - с одинаковыми. Токи промеж>точ-
