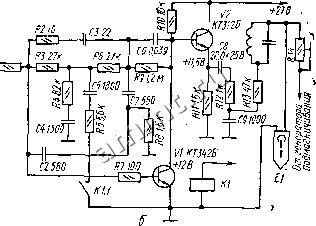

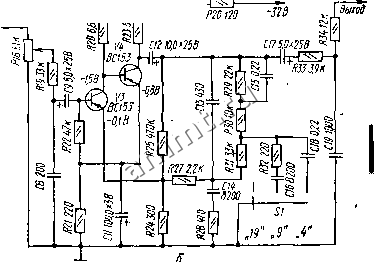

Читальный зал --> Дроссели высокой частоты магничнвания. При повышении частоты подмагничивания качество записи улучшается, однако требуется большая мощность генератора. Достаточно высокое качество записи получается, когда частота подмагничивания превышает максимальную частоту записываемого сигнала в 5 ..6 раз. Оптимальный ток подмагничивания выбирают, исходя из допустимого уровня нелинейных искажений (оцениваемого в данном случае по третьей гармонике сигнала), наивысшей рабочей частоты к суммарных потерь в сквозном тракте запись-воспроизведение. Графики, иллюстрирующие зависимости коэффициента третьей гармоники и ЭДС воспроизводящей головки от тока подмагничивания, приведены для случая записи головкой с рабочим зазором JOmkm при скорости ленты 9,53 см/с BxoSI >-И  Ш2 Hi Рис. VI.49. Структурные схемы уси-лиге.тя записи, о - с предыскажениями в предварительном усилителе, 6- в оконечЕзом усилителе Л частоте подмагничивания 100 кГц на рис. VI.48, где на горизонтальной оси отложены отношения тока подмагничивания к оптимальному току Подмагничивания. Как видно из рисунка, оптимальному току подмагничивания соответствуют максимум воспроизводимого сигнала на частотах от 333 Гц до 5 кГц и сравнитель-яо малый коэффициент третьей гармоники yfg. При увеличелии тока подмагничивания коэффициент Л д снижается медленно, а уровень воспроизводимого сигнала на высоких частотах резко падает. Установку оптимального тока подмагничивания при налаживании магнитофона целесообразно производить прн частоте сигнала более 5 кГц, поскольку уровень воспроизведения частот выше 5 кГц сильно зависит от тока подмагничивания. Оптимальный ток подмагничивания зависит также от скорости ленты. Структурные схемы УЗ приведены на рис. VI.49, где А1 - усилитель (каскад) с горизонтальной АЧХ, используемый только при записи от микрофона; А2 и Л5 - соответственно предварительный и оконечный усилители (каскады); Pi - индикатор уровня записи. Предыскажения вводятся в предварительном усилителе (рис. VI.49,o) или Оконечном (рис. VI.49, б). Для увеличения входного соиро-тнвлейня УЗ н выравнивания уровней сигнала на входе усилителя А2 при записи от различных источников применяют делители напряжения из резисторов R1, R2, Причем в качестве р2 часто используют входное сопротивление усилителя А2. При этом чувствительность УЗ со входа А2 не превышает 20...30 мВ и уровень собственных шумов легко довести до -80 дБ. Индикатор уровня зяпися целесообразно включать после каскадов, в которых осуществляется коррекция АЧХ УЗ, например, на вход выходного каскада (см. рис< VI.49, б). г ел Схейа УЗ магнитофона Royal de Liixe приведена на рис.VI 50. Предварительный усилитель (рис. VI.50, а) работает при записи сигнало! от микрофона (вход 3) или пьезоэлектрического звукосни- 13т-ля (вход 2). Во втором случае сигнал поступает на вход первого каскада через делитель напряжения i?/?3/вклиэчаемый контактами реле. Другие контакты этого реле переключают делитель на- R533K  се 1 тзок Со Ш49.7К С5 ЮОО: : 33 тзз суюорзв .,СЮШр50В  Рнс. VI,50 Схема усилигеля заштси магнитофона Ройал де Люкс (Royal de Luxe): а - предварительного; б - оконечного. Пряжения на выходе предварительного усилителя. Прп записи с линейного выхода радиоприемника, магнитофона или электропроигрывателя с магнитной головкой звукоснимателя сигнал подаю! яа вход /. Раздельная регулировка уровня записи от разных источников сигнала (резисторы R2 и R16) позволяет смешивать эти сиг. налы в различном соотношении непосредственно в процессе записи (а не путем наложения одной записи на другую). Предыскажения в области высших и низших частот создаются при помощи цепи ООС, охватывающей оба каскада оконечного уси- Я! 68 к bt= С2 Jlm258 С3200Ш х2в R7B2K П 10X508 НТ326Б ктзт С55М5П выход а 0,53  Рис. VI.51. Схема усилителя аапнс любительского магнитофона! а - предварительного, о - оконечного. лителя (рис, VI.50, б). Коэффициент усиления оконечного усилителя на частоте 1 кГц около 50. Цепь стабилизации нагрузки выполнена по схеме, приведенной на рис. V!,47,6. ирассчитана на подключение записывающей головки с индуктивностью 60...75 мГ, Во всех каскадах УЗ можно использовать отечественные транзисторы типов КТ361Б, КТ361Г н КТ361Е. На рис. приведена схема УЗ рассчитанного на работу с записывающей головкой индуктивностью 7...120мГ. АЧХ усили-
